条件属性

您可让对象根据 "r1<r2" 或 "sin(a1)>=cos(a2)" 等条件隐藏、显示和更改颜色。

例如，您可能希望根据一个变量的测量结果隐藏对象，或根据变量的“计算”结果更改对象颜色。

条件行为可分配给“绘图”、“平面几何”和 “3D 绘图”视图中的对象或组。

设置对象的条件属性

您可使用上下文菜单或激活操作菜单的“设置条件”工具并选择对象来为所选对象设置条件。 下面使用上下文菜单说明。

1.

选择对象或组。

2.

显示对象上下文菜单，然后单击条件。

显示条件属性。

对于 2D 对象

对于 3D 对象

3.

（可选）在显示时间字段，输入显示对象的条件表达式。 条件未满足时，对象将不会显示。

您可在显示时间输入字段中使用复合条件指定容差。 例如，面积>=4 与 面积<=6。

注： 如果您要暂时查看条件性隐藏对象，请单击操作 > 隐藏/显示。 若要返回正常视图，请按 ESC。

4.

（可选）在相应颜色字段中输入数字或结果为数字的表达式，如线条颜色或网孔颜色。 若要查看颜色值图，请单击颜色按钮。

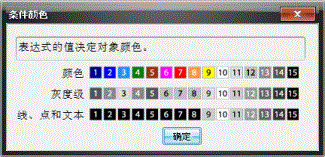

条件颜色值图

5.

单击“条件属性”对话框中的确定应用条件设置。
