当您为图形添加标题时，标题显示在“查看详情”区域中。当您打印图形时，标题会打印在图形上。

1.

单击图形 > 图形标题。

“图形标题”对话框将打开。

如果工作区有两个图形，对话框便有两个标题选项。

2.

在“标题”字段中键入图形的名称。

—或—

a)

在“图形 1”字段中键入第一个图形的名称。

b)

在“图形 2”字段中键入第二个图形的名称。

3.

选择启用以显示标题。

注:使用“启用”选项可根据需要隐藏或显示图形标题。

4.

单击确定。

标题即会显示出来。

为一个图形设置轴范围



要修改 x 轴和 y 轴的最小值与最大值范围:

1.

单击图形 > 窗口设置。

“窗口设置”对话框将打开。

2.

在以下一个或多个字段中键入新值:

-

X 最小值

-

X 最大值

-

Y 最小值

-

Y 最大值

3.

单击确定。

应用程序将为图形可视范围使用新值，直至您修改范围或更改数据集。

为两个图形设置轴范围



使用两个图形时，请输入两个 y 轴最小值和最大值，但只输入一组 x 轴最小值和最大值。

1.

单击图形 > 窗口设置。

“窗口设置”对话框将打开。

2.

在以下一个或多个字段中键入新值:

-

X 最小值

-

X 最大值

-

图 1:Y 最小值

-

Y 最大值

-

图 2:Y 最小值

-

Y 最大值

3.

单击确定。

应用程序将为图形可视范围使用新值，直至您修改范围或更改数据集。

在图形屏幕上设置轴范围



您可以直接在图形屏幕上修改 x 轴和 y 轴的最小值与最大值范围。

▶

选择您要更改的轴值，然后键入一个新值。

将重新绘制图形来反映更改。



1.

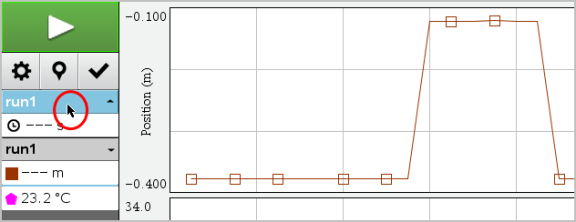

在左侧的“详情”视图中，单击紧邻视图选项按钮下方的选项卡。

2.

“详情”视图会显示可用数据集列表。

3.

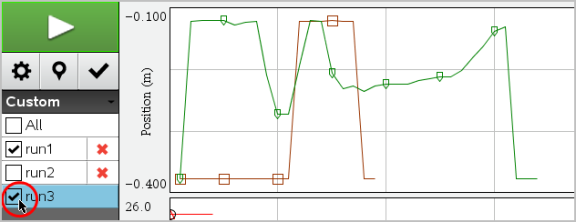

使用复选框选择要绘制的数据集。



使用自动调整选项显示所有绘制的点。“立即自动调整”功能特别适合在更改了 x 和 y 轴范围或缩放图形后使用。也可定义为在采集时和采集后自动执行自动调整。

使用应用程序菜单进行立即自动调整



▶

单击图形 > 立即自动调整。

图形现在显示绘制的所有点。

使用上下文菜单进行立即自动调整



1.

在图形区域打开上下文菜单。

2.

单击窗口/缩放 > 立即自动调整。

图形现在显示绘制的所有点。

定义采集期间的自动调整



有两个使用采集期间自动调整的选项。要选择选项:

1.

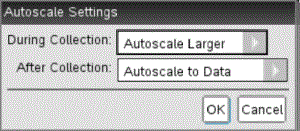

单击选项 > 自动调整设置。

“自动调整设置”对话框将打开。

2.

单击 ► 以打开在“采集中”下拉列表。

3.

选择以下选项之一:

•

自动调整放大 - 根据需要扩展图形，以在您进行采集时显示所有点。

•

不进行自动调整 - 采集期间不更改图形。

4.

单击确定保存设置。

定义采集后自动调整



有三个设置采集后自动调整的选项。要设置您的选择:

1.

单击选项 > 自动调整设置。

“自动调整设置”对话框将打开。

2.

单击 ► 以打开采集后下拉列表。

3.

选择以下选项之一:

•

自动调整到数据。扩展图形以显示所有数据点。该选项是默认模式。

•

从零开始自动调整。修改图形，以使包括原点在内的所有数据点都显示出来。

•

不进行自动调整。不更改图形设置。

4.

单击确定保存设置。



选择图形上的数据范围在几种情况下很有用，例如放大或缩小、隐藏和取消隐藏数据以及检查设置时。

要选择范围:

1.

拖动图形。

选定区域以灰色阴影指示。

2.

执行以下操作之一。

•

放大或缩小

•

隐藏或取消隐藏数据

•

检查设置

要取消选择范围:

▶

根据需要按 Esc 键移除阴影和垂直跟踪线。



您可放大所采集点的一个子集。您也可以缩小之前缩放的效果，或将图形窗口放大到超出采集数据点的范围。

要在图形上放大:

1.

选择您想放大的区域或使用当前视图。

2.

单击图形 > 放大。

图形将进行调整以仅显示所选区域。

所选 x 范围将用作新 x 范围。y 范围将自动调整以显示所选范围内的所有绘制的数据点。



▶

选择图形 > 缩小。

图形现在已扩展。

如果在缩小前进行了放大，图形会显示放大前的初始设置。

例如，如果您放大了两次，则第一次缩小会显示第一次放大的窗口。如要显示经过多次放大、包含所有数据点的整个图形，请使用“立即自动调整”。



要指定标记在图形上的显示频率以及是否使用连接线:

1.

单击选项 > 点选项。

“点选项”对话框将打开。

2.

从下拉列表中选择标记选项。

•

无。无点保护器。

•

部分区域。周期性点保护器。

•

全部。每个数据点都作为点保护器。

3.

选中连接数据点可在点之间显示连接线。

—或—

清除连接数据点可清除点之间的连接线。

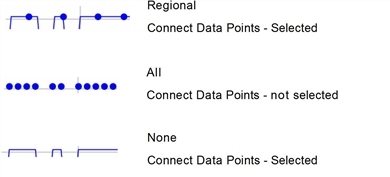

以下图形显示的是部分“点标记”选项的示例。



1.

单击点指示器来选择要更改颜色的图形。

2.

在“列选项”对话框中，选择新颜色。



1.

右键单击图形以打开菜单。

2.

单击点标记符。

注:若只有一个因变量列，则点标记选项前会有数据集名称和列名称。否则，点标记符选项将具有一个菜单。

3.

选择要更改的列变量。

4.

选择要设置的点标记符。

点标记符即变为所选选项。



您可使用“选择 X 轴列”选项来选择绘制数据时作为自变量的列。此列将用于所有图形。

1.

单击图形 > 选择 X 轴列。

2.

选择要更改的变量。

图形上的 x 轴标签将发生变化，并且图形将使用供数据绘图使用的新自变量重新排序。



使用选项“选择 Y 轴列”来选择在显示的图形上绘制哪些因变量列。

1.

单击图形 > 选择 Y 轴列。

2.

选择以下选项之一:

•

从列表中选择一个变量。列表是因变量和数据集数量的组合。

•

更多。选择“更多”后“选择”对话框将打开。若您想为图形选择一个数据集变量组合，请使用此选项。



您可隐藏或显示屏幕左侧的“详情”视图。

▶

单击选项 > 隐藏详情或选项 > 显示详情。

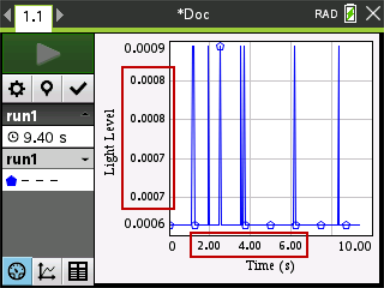

您可以在图形上隐藏或显示轴刻度标签。

▶

单击选项 > 隐藏刻度标签或选项 > 显示刻度标签。

注:

•

将 Vernier DataQuest™ 应用程序添加到文档时，将默认显示刻度标签。

•

如果可用空间不足，可能无法显示刻度标签。将始终显示最小值和最大值。

•

无法编辑刻度标签，但是如果已编辑最小值或最大值，或已更改窗口设置，则将根据需要重新计算它们。
