Explorar gráficos através de gráficos de caminhos

O gráfico de caminhos permite animar gráficos de função, paramétricos e de equações polares em tempo real para analisar a sua criação e não apenas o gráfico final.

Alterar as definições de gráfico de caminhos

1.

No menu Trace (Traçar), selecione Path Plot (Gráfico de caminhos) > Path Setup (Configuração de caminho).

2.

Selecione as definições que pretende utilizar.

-

Tipo de gráfico: Seleciona o tipo de gráfico (de função, paramétrico ou polar).

-

Passo do caminho: Define o incremento da variável independente, no qual os valores são marcados.

-

Show Future Path (Mostrar caminho futuro): Alterna a apresentação de todos os pontos futuros de cada equação após o ponto inicial ou atual do gráfico. Também pode usar as teclas de seta para cima/para baixo para mudar de visualização quando estiver a ver o gráfico.

-

Show Point Coordinates (Mostrar coordenadas de pontos): Alterna a apresentação das coordenadas dos pontos de localização gravados.

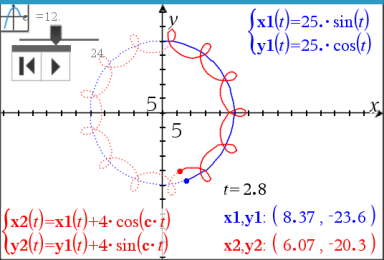

Ativar o gráfico de caminhos

1.

Introduza a(s) sua(s) equação(ões).

2.

No menu Trace (Traçar), selecione Path Plot (Gráfico de caminhos) > Function/Parametric/Polar (Função/Paramétrico/Polar).

3.

Navegue pela animação ao:

-

usar os ícones de reprodução/pausa/reposição de animação

-

usar as teclas de seta para a esquerda/direita

-

introduzir um número para avançar para até esse ponto

4.

Prima a tecla Esc para sair da animação.
