Esta ferramenta permite-lhe determinar a bissetriz de um segmento ou definir um ponto médio entre dois pontos. Os pontos podem localizar-se num único objeto, em objetos separados ou na área de trabalho.

1.

No menu Construção, selecione Ponto médio. (Na aplicação Gráficos, clique em Geometria > Construção > Ponto médio.)

2.

Clique num ponto ou localização para definir o primeiro ponto.

3.

Clique num segundo ponto ou localização para completar o ponto médio.



Esta ferramenta cria uma reta paralela em relação a uma reta existente. A linha existente pode ser um eixo de Gráficos ou qualquer lado de um triângulo, quadrado, retângulo ou polígono.

1.

No menu Construção, selecione Paralela. (Na aplicação Gráficos, clique em Geometria > Construção > Paralela.)

2.

Clique no objeto que servirá de reta de referência.

3.

Clique numa localização para criar a reta paralela.

Pode arrastar a reta paralela para movê-la. Se manipular o objeto de referência, a reta permanece paralela.

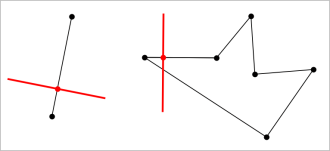

Pode criar uma reta perpendicular a uma reta de referência. A referência pode ser um eixo, uma reta existente, um segmento, ou o lado de um triângulo, retângulo ou polígono.

1.

No menu Construção, selecione Perpendicular. (Na aplicação Gráficos, clique em Geometria > Construção > Perpendicular.)

2.

Clique numa localização ou ponto existente através do qual a reta perpendicular deve passar.

3.

Clique no item que servirá de reta de referência.

Pode arrastar o ponto de interseção para mover a perpendicular. Se manipular o objeto de referência, a reta continua perpendicular.

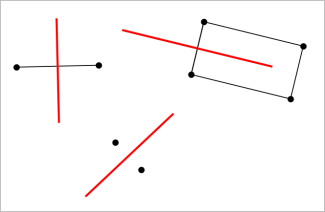

Pode criar uma mediatriz num segmento, num lado de um triângulo, retângulo ou polígono ou entre dois pontos.

1.

No menu Construção, selecione Mediatriz . (Na aplicação Gráficos, clique em Geometria > Construção > Mediatriz .)

2.

Clique no item que servirá de reta de referência. — ou — Clique em dois pontos para criar uma mediatriz entre eles.

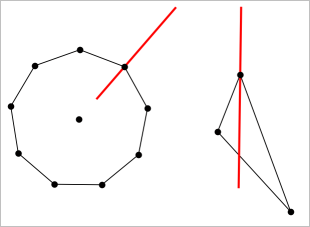

Esta ferramenta cria a bissetriz de um ângulo. Os pontos de um ângulo podem localizar-se em objetos existentes ou podem ser localizações na área de trabalho.

1.

No menu Construção, selecione Bissetriz . (Na aplicação Gráficos, clique em Geometria > Construção > Bissetriz .)

2.

Clique em três localizações ou pontos para definir o ângulo. O segundo clique define o vértice do ângulo.

A bissetriz do ângulo é ajustada automaticamente quando manipula os respetivos pontos definidores.



A ferramentas Lugar geométrico permite explorar o intervalo de movimento de um objecto em relação a outro objecto como limitado por um ponto partilhado.

1.

Crie um segmento, uma reta ou uma circunferência.

2.

Crie um ponto no segmento, na reta ou na circunferência.

3.

Crie outro objeto que utilize o ponto criado no passo anterior.

Circunferência criada para utilizar o ponto definido no segmento.

4.

No menu Construção, selecione Lugar geométrico. (Na aplicação Gráficos, clique em Geometria > Construção > Lugar geométrico.)

5.

Clique no ponto partilhado pelos objetos.

6.

Clique no objeto definido para partilhar o ponto (este é o objeto a variar).

Aparece a imagem do lugar geométrico contínuo



Esta ferramenta tem um funcionamento semelhante ao de um compasso geométrico utilizado para desenhar circunferências no papel.

1.

No menu Construção, selecione Compasso. (Na aplicação Gráficos, clique em Geometria > Construção > Compasso.)

2.

Para definir a abertura (raio) do compasso:

Clique num segmento.
— ou —
Clique num dos lados de um triângulo, retângulo, polígono ou polígono regular.
— ou —
Clique num de dois pontos ou localizações existentes na área de trabalho.

3.

Clique numa localização para estabelecer o centro da circunferência e completar a construção.

O raio é ajustado automaticamente quando manipula o segmento, lado ou pontos originais utilizados para definir o raio.
