Tämän työkalun avulla voit puolittaa janan tai määrittää keskipisteen kahden pisteen välillä. Pisteet voivat olla yksittäisellä objektilla, erillisillä objekteilla tai työalueella.

1.

Valitse Konstruointi-valikosta Keskipiste. (Kuvaajasovellus: napsauta Geometria > Konstruointi > Keskipiste.)

2.

Napsauta jotain pistettä tai sijaintia ensimmäisen pisteen määrittämiseksi.

3.

Napsauta jotain toista pistettä tai sijaintia keskipisteen täydentämiseksi.



Tämä työkalu luo yhdensuuntaisen suoran minkä tahansa olemassa olevaan suoran kanssa. Olemassa oleva suora voi olla kuvaaja-akseli tai kolmion, neliön, suorakulmion tai monikulmion mikä tahansa sivu.

1.

Valitse Konstruointi-valikossa Yhdensuuntainen. (Kuvaajasovellus: napsauta Geometria > Konstruointi > Yhdensuuntainen.)

2.

Napsauta objektia, jota käytetään viitesuorana.

3.

Napsauta jotain sijaintia yhdensuuntaisen suoran luomiseksi.

Voit vetää yhdensuuntaista suoraa sen siirtämiseksi. Jos muokkaat viiteobjektia, suora pysyy yhdensuuntaisena.

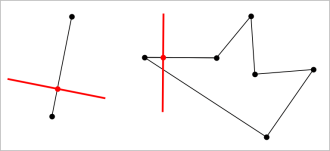

Voit luoda suoran, joka on kohtisuorassa suhteessa vertailusuoraan. Vertailusuora voi olla akseli, olemassa oleva suora, jana tai kolmion, suorakulmion tai monikulmion yksi sivu.

1.

Valitse Konstruointi-valikosta Kohtisuora. (Kuvaajasovellus: napsauta Geometria > Konstruointi > Kohtisuora.)

2.

Napsauta jotain sijaintia tai olemassa olevaa pistettä, jonka kautta kohtisuoran suoran tulee kulkea.

3.

Napsauta sitä kohdetta, jota käytetään viitesuorana.

Voit vetää leikkauspisteen kohtisuoran siirtämiseksi. Jos muokkaat viiteobjektia, suora pysyy kohtisuorana.

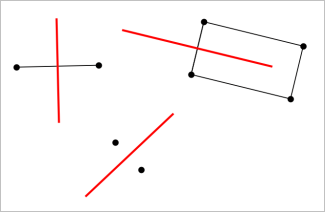

Voit luoda keskinormaalin janalle tai kolmion, suorakulmion tai monikulmion yhdelle sivulle tai kahden pisteen välille.

1.

Valitse Konstruointi-valikosta Keskinormaali . (Kuvaajasovellus: napsauta Geometria > Konstruointi > Keskinormaali .)

2.

Napsauta sitä kohdetta, josta tulee viitesuora. —tai— Napsauta kahta pistettä luodaksesi keskinormaalin niiden välille.

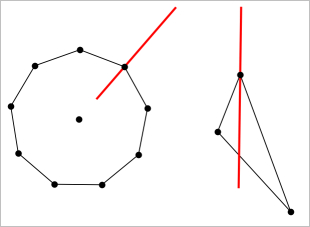

Tämä työkalu luo kulman puolittajan. Kulman pisteet voivat sijaita olemassa olevilla objekteilla tai ne voivat sijaita työalueella.

1.

Valitse Konstruointi-valikosta Kulman puolittaja . (Kuvaajasovellus: napsauta Geometria > Konstruointi > Kulman puolittaja .)

2.

Napsauta kolmea sijaintia tai pistettä kulman määrittämiseksi. Toinen napsautus määrittää kulman kärjen.

Kulman puolittaja säätyy automaattisesti muokatessasi sen määrityspisteitä.



Ura-työkalun avulla voit tutkia toisen objektin liikealuetta suhteessa toiseen objektiin jaetun pisteen rajoituksen mukaan.

1.

Luo jana, suora tai ympyrä.

2.

Luo piste janalle, suoralle tai ympyrään.

3.

Luo toinen objekti, jossa käytetään edellisessä vaiheessa luotua pistettä.

Ympyrä, joka on luotu käyttämään janaan määritettyä pistettä.

4.

Valitse Konstruointi-valikosta työkalu Ura. (Kuvaajasovellus: napsauta Geometria > Konstruointi > Ura.)

5.

Napsauta objektien jakamaa pistettä.

6.

Napsauta objektia, joka on määritetty jakamaan pisteen (tämä on muuttuva objekti).

Näkyviin tulee jatkuva ura.

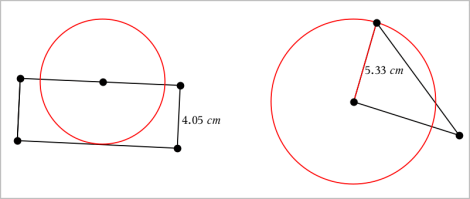

Tämä työkalu toimii samoin kuin geometrinen harppi, jota käytetään ympyröiden piirtämiseen paperille.

1.

Valitse Konstruointi-valikosta Harppi. (Kuvaajasovellus: napsauta Geometria > Konstruointi > Harppi.)

2.

Harpin leveyden (säteen) asettaminen:

Napsauta jotain janaa.
—tai—
Napsauta mitä tahansa kolmion, suorakulmion, monikulmion, tai säännöllisen monikulmion sivua.
—tai—
Napsauta kahta olemassa olevaa pistettä tai sijaintia työalueella.

3.

Napsauta jotain sijaintia ympyrän keskuksen määrittämiseksi ja konstruoinnin täydentämiseksi.

Säde säätyy automaattisesti muokatessasi alkuperäistä janaa, sivua tai pisteitä, joita käytettiin säteen määrittämiseksi.
