Quando adiciona um título a um gráfico, o título é apresentado na área Ver detalhes. Quando imprimir o gráfico o título imprime no gráfico.

1.

Clique Gráfico > Título do gráfico.

A caixa de diálogo do Título do Gráfico abre.

Se houverem dois gráficos na área de trabalho, a caixa de diálogo tem duas opções de título.

2.

Escreva o nome do gráfico no campo Título.

—ou—

a)

Escreva o nome do primeiro gráfico no campo Gráfico 1.

b)

Escreva o nome do segundo gráfico no campo Gráfico 2.

3.

Selecione Ativar para mostrar o título.

Nota: utilize a opção Ativar para ocultar ou mostrar o título do gráfico conforme necessário.

4.

Clique em OK.

O título é apresentado.

Definir intervalos dos eixos para um gráfico



Para modificar o intervalo máximo e mínimo para os eixos y e dos x:

1.

Clique em Gráfico > Definições da janela.

A caixa de diálogo Definições da janela é aberta.

2.

Escreva os novos valores em um ou mais destes campos:

-

X mín.

-

X máx.

-

Y mín.

-

Y máx

3.

Clique em OK.

A aplicação utiliza os novos valores para o intervalo visual gráfico até que modifique o intervalo ou altere os conjuntos de dados.

Definir os intervalos dos eixos para dois gráficos



Ao trabalhar com dois gráficos, insira dois valores máximos e mínimos para o eixo dos yy, mas apenas um conjunto de valores máximos e mínimos para o eixo dos xx.

1.

Clique em Gráfico > Definição da janela.

A caixa de diálogo Definição da janela abre.

2.

Escreva os novos valores em um ou mais destes campos:

-

X mín.

-

X máx.

-

Gráfico 1: Y mín.

-

Y máx

-

Gráfico 2: Y mín.

-

Y máx

3.

Clique em OK.

A aplicação utiliza os novos valores para o intervalo visual gráfico até que modifique o intervalo ou altere os conjuntos de dados.

Definir o intervalo dos eixos no ecrã do gráfico



Pode modificar o intervalo máximo e mínimo para os eixos x e y diretamente no ecrã do gráfico.

▶

Selecione o valor do eixo que deseja alterar e escreva um valor novo.

O gráfico é desenhado novamente para refletir as alterações.



1.

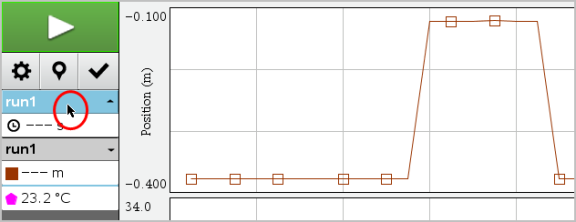

Na vista de Detalhes à esquerda, clique no separador imediatamente abaixo dos botões de seleção de vista.

2.

A vista de Detalhes apresenta uma lista dos conjuntos de dados disponíveis.

3.

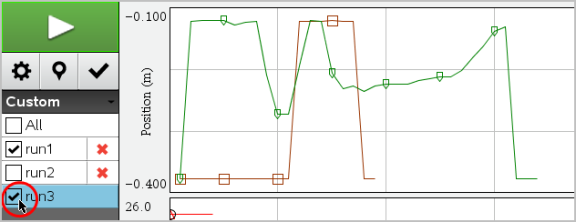

Utilize as caixas de verificação para selecionar os conjuntos de dados a serem representados graficamente.



Utilize a opção de escala automática para mostrar todos os pontos apresentados graficamente. A opção Escala automática agora é útil após alterar o intervalo do eixo dos yy e dos xx ou de aumentar ou reduzir o zoom de um gráfico. Também pode editar a definição da escala automática a utilizar durante e depois de uma recolha.

Utilizar escala automática agora utilizando o menu Aplicação



▶

Clique em Gráfico > Utilizar escala automática agora.

Agora o gráfico exibe todos os pontos apresentados graficamente.

Utilizar escala automática agora utilizando o menu de contexto



1.

Abra o menu de contexto na área do gráfico.

2.

Clique em Janela/Zoom > Utilizar escala automática agora.

Agora o gráfico exibe todos os pontos apresentados graficamente.

Definir escala automática durante uma recolha



Existem duas opções para utilizar a escala automática que ocorre durante a recolha. Para escolher uma opção:

1.

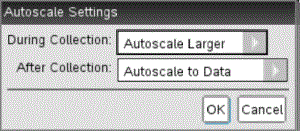

Clique em Opções > Definições da escala automática.

Abre a caixa de diálogo Definições da escala automática.

2.

Clique em ► para abrir a lista pendente Durante a recolha.

3.

Selecione uma destas opções:

•

Escala automática maior - Expande o gráfico, conforme necessário, para apresentar todos os pontos à medida que os recolhe.

•

Não criar escala automaticamente - O gráfico não é alterado durante a recolha.

4.

Clique em OK para guardar as definições.

Definir escala automática após uma recolha



Tem três opções para definir a escala automática que ocorre após uma recolha. Para definir a sua escolha:

1.

Clique em Opções > Definições da escala automática.

Abre a caixa de diálogo Definições da escala automática.

2.

Clique em ► para abrir a lista pendente Após recolha.

3.

Selecione uma destas opções:

•

Escala automática para dados. Expande o gráfico para apresentar todos pontos de dados. Esta opção é o modo predefinido.

•

Criar escala automática a partir do zero. Modifica o gráfico, de modo a que todos os pontos de dados, incluindo os pontos originais, sejam apresentados.

•

Não criar escala automaticamente. As definições do gráfico não são alteradas.

4.

Clique em OK para guardar as definições.



Selecionar um intervalo de dados no gráfico é útil em diversas situações, tais como quando aumentar ou reduzir o zoom, suprimir e não suprimir dados e examinar definições.

Para selecionar um intervalo:

1.

Arraste ao longo do gráfico.

A área selecionada está indicada pelo sombreado cinzento.

2.

Efetue uma destas ações.

•

Aumentar ou reduzir o zoom

•

Suprimir ou não suprimir dados

•

Examinar definições

Para cancelar a seleção de um intervalo:

▶

Prima a tecla Esc conforme necessário para remover o sombreado e a linha de traçado vertical.



Pode aumentar o zoom num subconjunto dos pontos recolhidos. Pode igualmente reduzir o zoom a partir de um zoom anterior ou expandir a janela do gráfico para além dos pontos de dados recolhidos.

Aumentar o zoom no gráfico:

1.

Selecione a área na qual pretende utilizar zoom ou utilize a vista atual.

2.

Clique em Gráfico > Aumentar o Zoom.

O gráfico ajusta-se para apresentar apenas a área que selecionou.

O intervalo x selecionado é utilizado como o novo intervalo x. O intervalo y utiliza a escala automática para apresentar todos os pontos de dados apresentados graficamente no intervalo selecionado.



▶

Selecione Gráfico > Reduzir zoom.

O gráfico está agora expandido.

Se um zoom in (aumentar o zoom) anteceder um zoom out (reduzir o zoom), o gráfico apresenta as definições antes do zoom in (aumentar o zoom).

Por exemplo, se aumentar o zoom duas vezes, o primeiro zoom out (reduzir o zoom) irá apresentar a janela do primeiro zoom in (aumentar o zoom). Para exibir o gráfico na totalidade com todos os pontos de dados de múltiplos zoom in (aumentar o zoom), use Utilizar escala automática agora.



Para indicar com que frequência as marcas aparecem no gráfico e se utiliza ou não uma linha de ligação:

1.

Clique em Opções > Opções de ponto.

Abre-se a caixa de diálogo Opções de ponto.

2.

Selecione uma opção Marca da lista pendente.

•

Nenhuma. Sem protetores de ponto.

•

Regional. Protetores de ponto periódicos.

•

Todos. Todo o ponto de dados como um protetor de ponto.

3.

Selecione Ligar pontos de dados para apresentar uma linha entre os pontos.

—ou—

Apague Ligar pontos de dados para remover a linha entre os pontos.

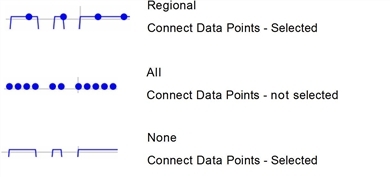

Os seguintes gráficos apresentam exemplos de algumas das opções de Marca de ponto.



1.

Clique no indicador de ponto para o gráfico cuja cor deseja alterar.

2.

Na caixa de diálogo Opções de coluna, selecione a nova Cor.



1.

Faça clique com o botão direito do rato no gráfico para abrir o menu.

2.

Clique em Marcador de ponto.

Nota: se só existir uma coluna de variável dependente, a opção Marcador de ponto é precedida pelo o nome do conjunto de dados e do nome da coluna. Caso contrário, a opção Marcador de ponto tem um menu.

3.

Selecione a variável da coluna a alterar.

4.

Selecione o marcador de ponto a definir.

O Marcador de ponto muda para a opção selecionada.



Utilize a opção Selecionar coluna do eixo dos XX para selecionar a coluna utilizada como a variável independente quando desenhar graficamente os dados. Esta coluna é utilizada para todos os gráficos.

1.

Clique em Gráfico > Selecionar coluna do eixo dos XX.

2.

Selecione a variável que pretende alterar.

A etiqueta do eixo dos XX nas alterações de gráfico e o gráfico é reordenado utilizando a nova variável independente para desenhar graficamente os dados.



Utilize a opção Selecionar coluna do eixo dos YY para selecionar quais as colunas variáveis dependentes irão ser desenhadas graficamente no(s) gráfico(s) apresentado(s).

1.

Clique em Gráfico > Selecionar coluna do eixo dos YY.

2.

Selecione um dos seguintes:

•

Uma variável da lista. A lista é uma combinação de variáveis dependentes e do número dos conjuntos de dados.

•

Mais. Selecionar Mais abre a caixa de diálogo Selecionar. Utilize esta opção quando quiser selecionar uma combinação de variáveis de conjunto de dados para apresentar graficamente.



Pode ocultar ou mostrar a vista Detalhes no lado esquerdo do ecrã.

▶

Clique em Opções > Ocultar detalhes ou Opções > Mostrar detalhes.

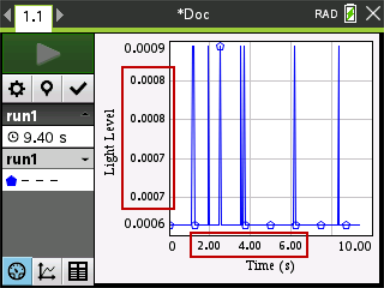

Pode ocultar ou exibir as etiquetas de eixos num gráfico.

▶

​Clique em Options (Opções) > Hide tick labels (Ocultar etiquetas de eixo) ou Options (Opções) > Show tick labels (Exibir etiquetas de eixo).

Notas:

•

Quando é adicionada uma aplicação Vernier DataQuest™ a um documento, as etiquetas de eixo serão exibidas como padrão.

•

As etiquetas de eixo poderão não ser exibidas se houver falta de espaço disponível. Os valores mínimos e máximos serão sempre exibidos.

•

As etiquetas de eixo não podem ser editadas, mas poderão ser recalculadas, se necessário, caso os valores mínimos ou máximos sejam editados ou as configurações da janela sejam alteradas.
