Betingede attributter
Du kan skjule og vise objekter samt endre farge dynamisk, basert på spesifikke betingelser så som "r1<r2" eller "sin(a1)>=cos(a2)."
Det kan for eksempel hende du vil skjule et objekt basert på en endret måling som du har tildelt en variabel, eller du vil endre et objekts farge basert på et "beregnet" resultat som er tildelt en variabel.
Betingede funksjoner kan angis for objekter eller grupper i grafisk visning, plangeometrisk visning og 3D-grafvisning.
Sette betingede attributter for et objekt
Du kan angi betingelser for et valgt objekt ved bruk av kontekstmenyen, eller ved å aktivere verktøyet Angi betingelser fra menyen Handlinger og deretter velge objektet. Følgende instruksjoner beskriver bruk av kontekstmenyen.
| 1. | Velg objektet eller gruppen. |
| 2. | Vis objektets kontekstmeny, og klikk på Betingelser. |
De betingede attributtene vises.
|
|
|
|
| 3. | (Valgfritt) Skriv inn et uttrykk i feltet Vis når som angir betingelsene for visning av objektet. Hvis betingelsen ikke oppfylles, vil objektet være skjult. |
Du kan angi toleransen ved bruk av sammensatte betingelser i inndatafeltet Vis når. For eksempel, område>=4
Merk: Hvis du midlertidig vil se skjulte betingede objekter, klikk på Handlinger > Skjul/vis. Trykk på ESC for å gå tilbake til vanlig visning.

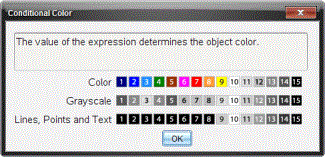

| 4. | (Valgfritt) Angi tall eller uttrykk som beregnes til tall i de gjeldende fargefeltene, så som Linjefarge eller Maskefarge. Klikk på knappen Farger for å se et kart med fargeverdier. |
|
|
| 5. | Klikk OK i dialogboksen Betingede attributter for å aktivere betingelsene. |
