Tracen in der 3D-Ansicht

1.

Wählen Sie im Menü Spur die Option z -Spur.

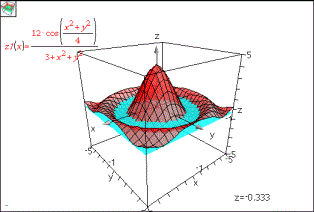

Das Symbol „z-Spur“ und die Spurebene werden angezeigt, eine Textzeile zeigt den aktuellen Wert für „z=“ an.

2.

Um die Spur zu verschieben, halten Sie die Umschalttaste gedrückt und drücken Sie die Pfeiltaste nach oben oder nach unten.

Der Text „z=“ wird beim Verschieben aktualisiert.

3.

(Optional) Verwenden Sie die vier Pfeiltasten, um die Ansicht zu drehen, und beobachten Sie, welche Schnittpunkte sich zwischen Spurebene und Graph ergeben.

4.

Drücken Sie Esc, um das Tracen zu stoppen und zum Werkzeug „Zeiger” zurückzukehren.

Ändern der Spureinstellungen

1.

Wählen Sie im Menü Spur die Option Spur einrichten.

Das Dialogfeld „Einrichtung 3D-Spur“ wird geöffnet.

2.

Geben Sie die Einstellungen ein oder wählen Sie sie aus und klicken Sie anschließend auf OK, um sie zu übernehmen.

3.

Wenn Sie nicht bereits tracen, werden die neuen Einstellungen beim nächsten Tracen angewendet.
