Widgets para Física, Química e Matemática

Os Widgets TI-Nspire™ CX permitem a criação de ilustrações matemáticas e científicas com o software TI-Nspire CX. Pode construir fórmulas químicas estruturais, diagramas vectoriais, diagramas eléctricos ou visualizar frações, propriedades geométricas e métodos de integração numérica. É possível adicionar diferentes componentes por tema através de menus dentro dos widgets. A utilização de atalhos acelera a criação de uma ilustração: por exemplo, F para desenhar um vector de força, R para uma resistência e V para um vector.

Veja os três separadores abaixo para mais detalhes sobre os widgets de Física, Química e Matemática.

Visualize conceitos e propriedades de física

Widget de Física

Este widget permite-lhe adicionar numerosas ilustrações aos documentos TI-Nspire CX, tais como diagramas de força, circuitos elétricos, e gráficos de energia. Estas ilustrações completam a solução de um problema de física, juntamente com dados e cálculos.

Exemplos

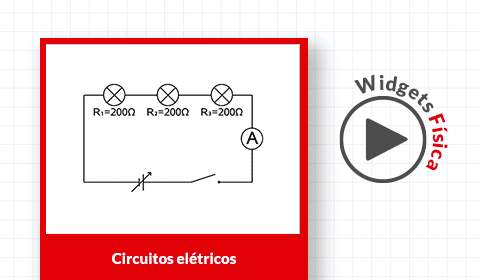

Circuitos elétricos

Forças e vetores

Potencial

Diagramas de níveis energéticos

Gráficos de posição, velocidade e aceleração

Visualize conceitos e propriedades de química

Widget de Química

Este widget permite-lhe, entre outras coisas, construir várias fórmulas químicas estruturais e visualizar equipamento de laboratório para adicionar aos documentos do TI-Nspire™CX.

Exemplos

Orbitais Atómicas

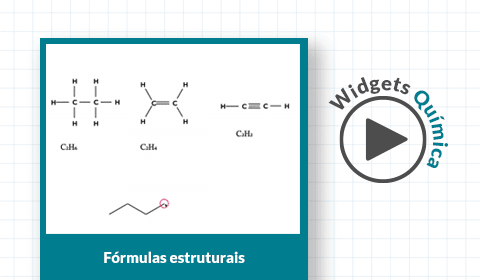

Fórmulas estruturais

Equipamento de laboratório

Visualize conceitos e propriedades de matemática

Widget de Matemática

Este widget permite-lhe criar e adicionar várias ilustrações matemáticas aos documentos TI-Nspire™ CX. O menu contém uma variedade de funcionalidades matemáticas, categorizadas por tema.

Exemplos

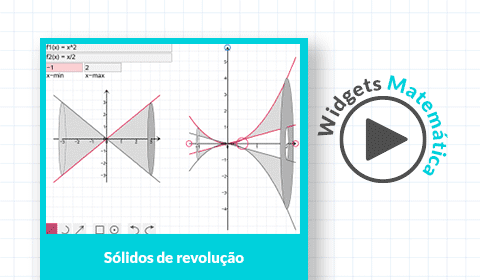

Sólidos de revolução

Métodos de integração numérica

Círculo unitário

Frações

Figuras geométricas

Vetores

Instalação e funcionalidades

Os widgets são ficheiros TI-Nspire™ CX que armazena no seu computador. Pode então abri-los a partir do software de computador TI-Nspire™ CX. Se guardar os ficheiros Widget na pasta MyWidgets no seu computador, pode adicioná-los a um documento aberto (menu Inserir). Cada página só pode utilizar um Widget. Se quiser vários widgets no mesmo documento, adicione novas páginas.

Deve guardar os documentos que contêm os widgets no seu computador, Windows® en  Mac® OS X:

  • Documents > TI-Nspire CX > MyWidgets

Características comuns aos três widgets:

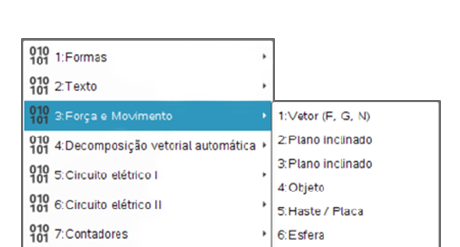

  • Pode adicionar items do menu ou com o atalho do nome no menu: por exemplo R = resistência, B = bateria, F = potência, V = Vector, ...
  • ESC ou DEL apaga o objecto selecionado.
  • TAB vira/roda o objecto selecionado.
  • ENTER copia o objecto selecionado.
  • SETA CIMA/BAIXO para mudar o estilo ou tipo do objecto, se disponível.
  • Um objecto selecionado pode receber um nome (etiqueta) através do teclado e com a opção de menu 'Caracteres especiais' um símbolo pode ser associado ao objecto, por exemplo Ω = ohm.

Características gerais

Grelha

Pode mostrar ou esconder uma grelha através da opção de menu 'Grelha'. A grelha pode ser útil para o posicionamento preciso de objectos e pode opcionalmente ser escondida quando o(s) objecto(s) estiver(em) pronto(s).

Texto

Para além de escrever texto com o objecto, é possível adicionar campos de texto separados. A forma mais fácil de o fazer é premir a barra de espaço ou selecionando a opção de menu 'Texto'. Se premir a barra de espaço enquanto o rato está na posição correcta coloca o campo de entrada de texto diretamente nesta posição. Quando a grelha está ativada, a posição do texto pode ser ajustada com precisão. Se premir a tecla TAB ao mesmo tempo que o campo de texto, são adicionadas várias setas ao texto, que podem indicar, por exemplo, a direcção da corrente num circuito eléctrico.

Linhas e setas

Pode desenhar rapidamente linhas e setas que apontam ou ligam objectos com o botão direito do rato. Pode também seleccionar formas em movimento livre na opção de menu 'Forma'.

Licença

Os widgets para Física, Química e Matemática foram desenvolvidos por SchoolStore Team Oy (schoolstore.fi), o distribuidor oficial de software Texas Instruments na Finlândia e estão também alojados aqui.
SchoolStore e Texas Instruments têm um acordo para distribuição gratuita dos widgets em Português, Francês, Alemão, Dinamarquês e Holandês.
