Cómo conectar TI‑Innovator™ Hub

La TI‑Innovator™ Hub se conecta mediante un cable USB a una calculadora graficadora o computadora. La conexión le permite Hub recibir potencia e intercambiar datos con el host.

Nota: Es posible que algunos periféricos, como motores, requieran potencia auxiliar. Para más información, consulte Cómo usar una fuente de energía auxiliar (aquí).

Cómo conectar a una calculadora graficadora

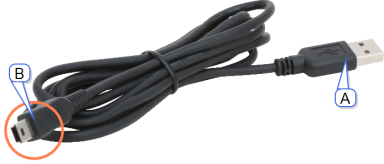

1. Identifique el conector "B" en la USB Unit‑to‑Unit (Mini‑A to Mini‑B) cable. Cada extremo de este cable tiene grabada una letra.
2. Inserte el conector "B" dentro del DATOS puerto en la parte inferior del TI‑Innovator™ Hub.

3. Inserte el extremo libre del cable (el conector "A") al puerto USB en la calculadora.

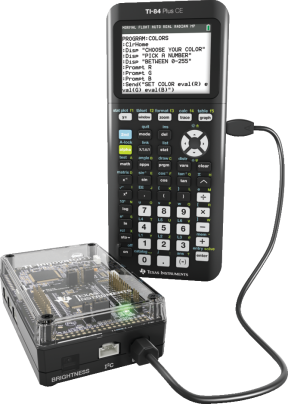

Hub conectada a TI CE
Calculadora graficadora

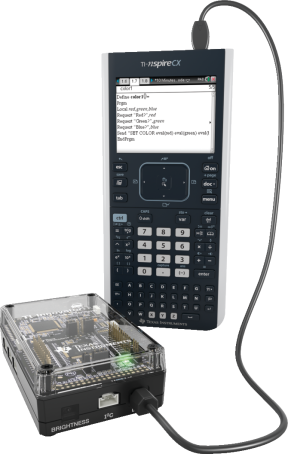

Hub conectada a dispositivo portátil TI-Nspire CX
4. Encienda la calculadora si no está aún encendida.

La luz LED de encendido en la Hub se ilumina en verde para mostrar que está recibiendo potencia.

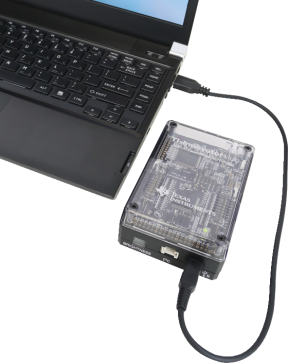

Cómo conectar a una computadora que ejecuta el software TI‑Nspire™ CX

1. Identifique el conector "B" en la USB Standard A to Mini‑B cable para Windows®/Mac®. Cada extremo de este cable tiene grabada una letra.
2. Inserte el conector "B" al DATOS puerto en la parte inferior del TI‑Innovator™ Hub.

3. Inserte el extremo libre del cable (el conector "A") a un puerto USB en la computadora.

La luz LED de encendido en la Hub se ilumina en verde para mostrar que está recibiendo potencia.
