TI‑Innovator™ Breadboard Pack
La placa de pruebas y sus componentes (que se compran por separado) le permiten crear proyectos de placa de pruebas y conectarlos al TI‑Innovator™ Hub a través de sus clavijas de conector para placa de pruebas.
Los componentes de la placa de pruebas incluyen:
|
•
|
Una placa de pruebas y los cables de puente para crear conexiones eléctricas. |
|
•
|
Componentes que son referenciables, como luces LED y sensores que responden a HUB Comandos. Estos se incluyen en la tabla siguiente. |
|
•
|
Componentes pasivos, como resistencias, condensadores e interruptores manuales que no son referenciables de forma directa por el Hub pero que se requieren en muchos proyectos de placa de pruebas. |
|
•
|
Un compartimento de baterías que aloja cuatro baterías AA. No se incluyen las baterías. |
Componentes referenciables
|
Componente
|
Imagen
|
|
Usado con las clavijas
|
Descripción
|
|
Luces LED color rojo
|
|
|
BB 1-10
|
Diodo emisor de luz que emite luz cuando pasa una corriente a través de él.
|
|
Luces LED color verde
|
|
|
BB 1-10
|
Diodo emisor de luz que emite luz cuando pasa una corriente a través de él.
|
|
Luces LED RGB (rojo, verde, azul)
|
|
|
BB 8-10
|
Diodo emisor de luz con elementos que pueden ajustarse de forma independiente de color rojo, verde y azul. Puede producir una amplia variedad de colores.
|
|
Termistor
|
|
|
BB 5,6,7 (se requiere de entrada analógica)
|
Resistencia cuyo valor cambia en base a la temperatura. Se utiliza para medición y control.
|
|
Pantalla de 7 segmentos
|
|
|
BB 1-10
|
Arreglo de luces LED colocadas para mostrar números y algunos caracteres alfabéticos. También una luz LED para un punto decimal.
|
|
Motor de DC pequeño
|
|
|
BB 1-10 (usa señal digital para generar software PWM)
|
Motor que convierte la corriente eléctrica directa en potencia mecánica.
|
|
TTL del MOSFET de potencia
|
|
|
BB 1-10
|
Transistor utilizado para amplificar o conmutar señales electrónicas.
|
|
Sensor analógico de temperatura de TI
|
|
|
BB 5,6,7 (se requiere de entrada analógica)
|
Sensor que reporta un voltaje proporcional a la temperatura ambiente dentro de un rango de −55 °C a 130 °C.
|
|
Sensor de luz visible
|
|
|
BB 5,6,7 (se requiere de entrada analógica)
|
Sensor que informa el nivel de luz ambiental.
|
|
Transmisor de luz infrarroja LTE‑302,
punto amarillo
|
|
|
BB 1-10 (salida digital)
|
Luz LED infrarroja de emisión lateral, diseñada para combinarse con el fototransistor LTR-301.
|
|
Receptor de infrarrojos LTR‑301,
punto rojo
|
|
|
BB 1-10 (entrada digital)
|
Fototransistor infrarrojo con sensor lateral, diseñado para combinarse con el emisor infrarrojo LTE-302.
|

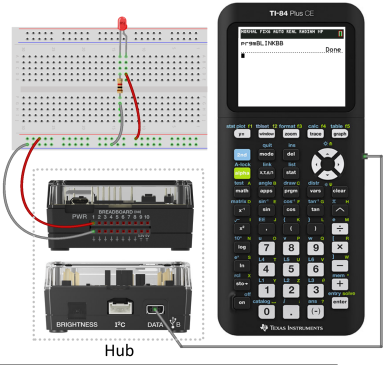

Código de muestra para hacer parpadear una luz LED de la placa de pruebas
El siguiente programa para la calculadora graficadora TI CE utiliza los comandos Send (enviar) y Wait (esperar) para hacer parpadear una luz LED específica en la placa de pruebas.
Nota: Este programa opera correctamente solamente si la calculadora está conectada a la Hub y la luz LED está físicamente conectada al (clavija 1 de la placa de pruebas) en el Hub.
PRGM: BLINKBB
Send("CONNECT LED 1 TO BB1")
For(N,1,10)
Send("SET LED 1 ON")
Wait 1
Send("SET LED 1 OFF")
Wait 1
End
Send("DISCONNECT LED 1")
Nota: Si está utilizando tecnología TI‑Nspire™ CX, omita los paréntesis y cambie End (fin) a EndFor (terminar para).
|
|
La Hub cadena de comando "CONNECT LED 1 TO BB1" le indica al Hub que una luz LED en la placa de pruebas está conectada a la clavija en el Hub. Después de enviar este comando, su código puede hacer referencia de la luz LED como "LED 1". El comando CONNECT (conectar) se requiere solamente para los Módulos de E/S y para los componentes de la placa de pruebas. No se aplica a los componentes integrados como la bocina incorporada.
Consulte también: Puertos de TI-Innovator™ Hub y clavijas útiles de la placa de pruebas
Consulte también: Componentes de la placa de pruebas y clavijas útiles
Conceptos básicos de placa de pruebas
La placa de pruebas facilita conectar los componentes eléctricos de un proyecto introduciendo los conductores de los componentes y los cables de puente dentro de clavijas en la placa de pruebas.
Las clavijas están colocadas en grupos de 5. Las 5 clavijas en cada grupo están conectadas eléctricamente entre sí en la parte posterior del tablero. Usted conecta los conductores y los cables entre sí insertándolos en las clavijas dentro del mismo grupo.
|
•
|
Los rieles de potencia en la parte superior e inferior están marcados con franjas rojas (+) y azules (-). Los grupos en cada riel están conectados eléctricamente a lo largo de toda la longitud de la franja. |
|
•
|
Los grupos restantes de 5 clavijas en el tablero están etiquetados con números y letras. Cada grupo está eléctricamente aislado de los demás. |
|

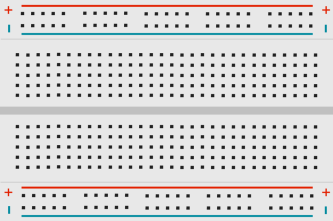

Parte frontal del tablero mostrando los rieles de potencia y las clavijas de conexión
|
|

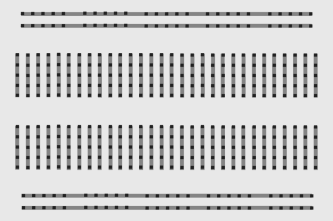

Interconexiones en la parte posterior del tablero (normalmente ocultas). Los grupos de 5 clavijas en riel de potencia están interconectados. Todos los demás grupos de 5 clavijas están aislados.
|
El espacio en el centro de la placa de pruebas permite la conexión fácil de componentes proporcionados como paquetes dobles en línea.
Se utilizan cables de puente entre el Hub y la placa de pruebas para energizar los componentes en la placa de pruebas y para controlarlos o monitorearlos a través del código de programa. El Hub tiene 20 clavijas etiquetadas, incluyendo 10 clavijas de señal, 8 clavijas de tierra, una clavija de potencia de 3,3 V y una clavija de potencia de 5,0 V.
Obtener más información
Para obtener una lista de las precauciones a tomar al utilizar la placa de pruebas y sus componentes, consulte Precauciones generales (aquí).
