TI‑Innovator™ Breadboard Pack

A placa de ensaio e seus componentes (comprados separadamente) permitem que construa projetos de placa de ensaio e os conecte ao TI‑Innovator™ Hub através dos pinos de conexão da placa de ensaio.

Os componentes da placa de ensaio incluem:

• Uma placa de ensaio e cabos de ligação direta para criar conexões elétricas.
• Componentes endereçáveis, tais como LEDs e sensores, que respondem a Hub Hub. Eles estão listados na tabela abaixo.
• Componentes passivos, como resistências, condensadores e interruptores manuais que não são diretamente endereçáveis pelo Hub mas são necessários em muitos projetos de placa de ensaio.
• Um suporte de pilhas que acomoda quatro pilhas AA. As pilhas não estão incluídas.

Componentes endereçáveis

Componente

Imagem



Usada com pinos

Descrição

LEDs vermelhos




BB 1-10

Díodo emissor de luz que emite luz quando a corrente passa por ele.

LEDs verdes



BB 1-10

Díodo emissor de luz que emite luz quando a corrente passa por ele.

LEDs RGB (vermelho, verde e azul)



BB 8-10

Díodo emissor de luz com elementos vermelho, verde e azul ajustáveis de forma independente. Pode produzir uma variedade de cores.

Termistor



BB 5,6,7 (necessário entrada analógica)

Resistor cuja resistência se altera em função da temperatura. Usada para medição e controlo.

Monitor de 7 segmentos



BB 1-10

Matriz de LEDs dispostos para exibir números e alguns caracteres alfabéticos. Também tem um LED para ponto decimal.

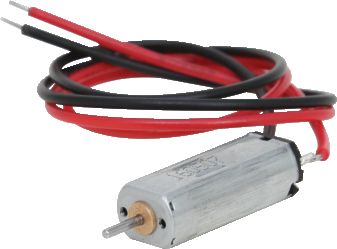

Pequeno motor de corrente contínua



BB 1-10 (usa digital para gerar software PWM)

Motor que converte energia elétrica de corrente contínua em energia mecânica.

Potência TTL MOSFET



BB 1-10

Transístor usado para amplificar ou alternar sinais eletrónicos.

Sensor de temperatura analógico TI



BB 5,6,7 (necessário entrada analógica)

Sensor que deteta uma voltagem proporcional à temperatura ambiente em um intervalo de -55 ºC a 130 ºC.

Sensor de luz visível



BB 5,6,7 (necessário entrada analógica)

Sensor que deteta o nível de luz ambiente.

Transmissor de infravermelhos LTE-302,
ponto amarelo



BB 1-10 (saída digital)

LED infravermelho de emissão lateral, projetado para ser emparelhado com o Foto-transístor LTR-301.





Recetor de infravermelhos LTR 301,
ponto vermelho



BB 1-10 (entrada digital)

Foto-transístor de infravermelhos com sensibilidade lateral, projetado para ser emparelhado com o emissor de infravermelhos LTE-302.

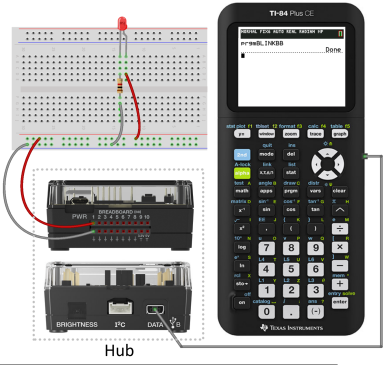

Código de amostra para fazer piscar um LED de placa de ensaio

O seguinte programa de calculadora(s) de gráficos TI CE usa os comandos Enviar e Aguardar para fazer piscar um LED específico na placa de ensaio.

Nota: Esse programa só opera corretamente se a calculadora estiver conectada à Hub e o LED estiver fisicamente conectado ao BB1 (pino de placa de ensaio 1) no Hub.

PRGM: BLINKBB
Send("CONNECT LED 1 TO BB1")
For(N,1,10)
Send("SET LED 1 ON")
Wait 1
Send("SET LED 1 OFF")
Wait 1
End
Send("DISCONNECT LED 1")

Nota: Se estiver a usar o tecnologia TI‑Nspire™ CX, omita o parêntesis e substitua End por EndFor.

A Hub sequência de comando "CONNECT LED 1 TO BB1" diz que Hub um LED da placa de ensaio está conectado ao pino 1 na Hub. Depois de enviar esse comando, o seu código pode assumir o LED como "LED 1". O comando CONNECT só é necessário para Módulo de Entrada/Saída e componentes da placa de ensaio. Não se aplica a componentes na placa como a coluna integrada.

Ver também: Portas do Hub TI-Innovator™  e pinos utilizáveis da placa de ensaio

Ver também: Componentes da placa de ensaio e pinos utilizáveis

Noções básicas sobre a placa de ensaio

A placa de ensaio facilita a conexão com componentes eletrónicos de um projeto ao inserir guias de componente e cabos de ligação direta à placa de ensaio.

Os pinos estão dispostos em grupos de cinco. Os cinco pinos de cada grupo estão conectados eletricamente entre si na parte traseira da placa. Conecta guias e cabos ao inseri-los nos pinos dentro do mesmo grupo.

• Os trilhos de corrente nas partes superior e inferior estão marcados com faixas vermelha (+) e azul (-). Os grupos de cada trilho estão eletricamente conectados ao longo de todo o comprimento da faixa.
• Os grupos de cinco pinos restantes na placa são rotulados com números e letras. Cada grupo é eletricamente isolado dos demais.

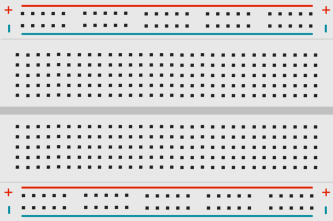

Frente da placa mostrando trilhos de corrente e pinos de conexão

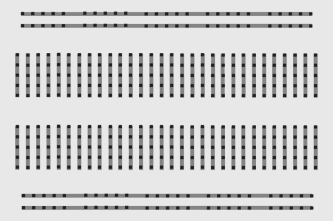

Interconexões do fundo da placa (normalmente oculto). Os grupos de cinco pinos em cada trilho de corrente estão interconectados. Todos os outros grupos de cinco pinos estão isolados.

A lacuna no centro da placa de ensaio facilita a conexão de componentes eletrónicos fornecidos como pacotes duplos em linha.

Pode usar cabos de ligação direta entre o Hub e a placa de ensaio para alimentar componentes da placa de ensaio e controlar ou monitorizá-los através do código do programa. O Hub tem 20 pinos rotulados, incluindo dez pinos de sinal, oito pinos de terra, um pino de alimentação de 3,3V e um de 5,0V.

Saber mais

Para uma lista de precauções a tomar ao utilizar a placa de ensaio e seus componentes, consulte Precauções Gerais (aqui).
