数列绘图

Graphs（图形）应用程序可以为两种类型的数列绘图。 每个类型使用一个独立的模板来定义数列。

定义数列

1.

从 Graph Entry/Edit（图形输入/编辑）菜单中选择 Sequence（数列）> Sequence（数列）。

2.

键入用于定义数列的表达式。 如有必要，将独立变量字段更新为 m+1、m+2 等。

3.

键入首项。 如果数列表达式引用多个前项，例如 u1(n-1) 和 u1(n-2)（或 u1(n) 和 u1(n+1)），请用逗号分隔各项。

4.

按 Enter 键。

定义自定义数列

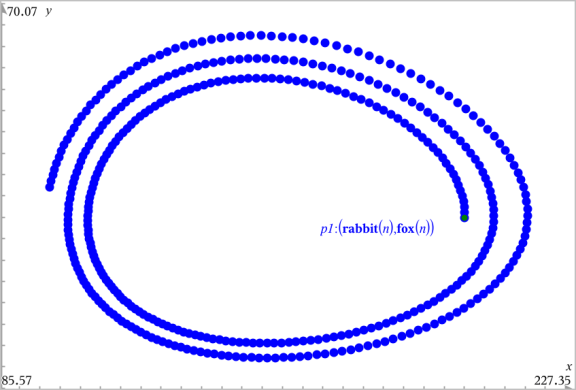

自定义数列图形通过在 x 轴上绘制一个数列，在 y 轴上绘制另一个数列，显示出两个数列之间的关系。

此示例模拟生物学中的捕食者-被捕食者模型。

1.

使用如下所示的关系来定义两个数列：一个数列表示兔子种群，另一个数列表示狐狸种群。 替换默认的数列名称，分别替换为兔子和狐狸。

.05 = 在没有狐狸的情况下兔子的增长率
.001 = 狐狸猎杀兔子的比率
.0002 = 在没有兔子的情况下狐狸的增长率
.03 = 在没有兔子的情况下狐狸的死亡率

注意： 如果您想要查看这两个数列的图形，请缩放窗口以使用 Zoom - Fit（适合大小）设置。

2.

从 Graph Entry/Edit（图形输入/编辑）菜单中选择 Sequence（数列）> Custom（自定义）。

3.

分别指定要在 x 轴和 y 轴上绘图的兔子和狐狸数列。

4.

按 Enter 键创建自定义图形。

5.

缩放窗口以使用 Zoom - Fit（适合大小）设置。

6.

通过拖动表示首项的点了解自定义图形。
