TI‑Innovator™ Breadboard Pack

Med kopplingsplattan och dess komponenter (köps separat) kan du skapa projekt på kopplingsplattan och ansluta dem till TI‑Innovator™ Hub genom dess kontaktstift för kopplingsplattan.

Komponenterna för kopplingsplattan inkluderar:

• En kopplingsplatta och byglingskablar för de elektriska anslutningarna.
• Adresserbara komponenter, som till exempel lysdioder och sensorer som svarar på Hubb- kommandon. Dessa anges i tabellen nedan.
• Passiva komponenter, som till exempel motstånd, kondensatorer och manuella brytare som inte kan adresseras direkt med hjälp av Hubb- men krävs för många experiment med kopplingsplattan.
• En batterihållare med plats för fyra AA-batterier. Batterier medföljer ej.

Adresserbara komponenter

Komponent




Används med kontaktstift

Beskrivning

Röda lysdioder




BB 1-10

Lysdiod som avger ljus när ström passerar genom den.

Gröna lysdioder



BB 1-10

Lysdiod som avger ljus när ström passerar genom den.

RGB (röd/grön/blå) lysdioder



BB 8-10

Lysdiod med oberoende justerbart rött, grönt och blått element. Kan producera en mängd olika färger.

Termistor



BB 5,6,7 (analog ingång krävs)

Motstånd vars resistans ändras baserat på temperaturen. Används för mätning och kontroll.

7-segments display



BB 1-10

En serie lysdioder som arrangerats så att de kan visa siffror och vissa bokstäver. Det finns även en lysdiod för decimalpunkt.

Liten likströmsmotor



BB 1-10 (använder digital signal för att generera programvarans PWM)

Motor som omvandlar likström till mekanisk effekt.

TTL effekt-MOSFET



BB 1-10

Transistor används för att förstärka eller växla elektroniska signaler.

TI analog temperatursensor



BB 5,6,7 (analog ingång krävs)

Sensor som rapporterar en spänning som är proportionell till omgivningstemperaturen inom ett område av -55 °C till 130 °C.

Synlig ljussensor



BB 5,6,7 (analog ingång krävs)

Sensor som rapporterar nivån av omgivande ljus.

Infraröd sändare LTE‑302,
gul prick



BB 1-10 (digital utgång)

Sida som utsänder infrarött ljus, avsedd att paras ihop med LTR-301 fototransistor.





Infraröd mottagare LTR‑301,
röd punkt



BB 1-10 (digital ingång)

Sida med avkännande IR-fototransistor, avsedd att paras ihop med LTE-302 infraröd sändare.

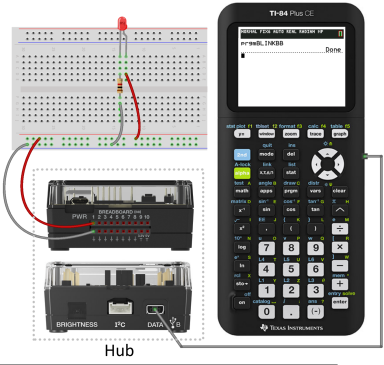

Exempelkod för att få en ljusdiod på kopplingsplattan att blinka

Följande TI CE-T grafräknarprogram använder kommandona Send och Wait för att få en viss lysdiod på kopplingsplattan att blinka.

Obs! Detta program fungerar korrekt endast om räknaren är ansluten till Hubb- och lysdioden är fysiskt ansluten till BB1 (kopplingsplattans stift 1) på Hubb-.

PRGM: BLINKBB
Send("CONNECT LED 1 TO BB1")
For(N,1,10)
Send("SET LED 1 ON")
Wait 1
Send("SET LED 1 OFF")
Wait 1
End
Send("DISCONNECT LED 1")

Obs! Om du använder TI‑Nspire™ CX-teknologi utelämnar du parenteserna och ändrar End till EndFor.

Kommandosträngen Hubb- ”CONNECT LED 1 TO BB1" säger till Hubb- att en lysdiod på kopplingsplattan är ansluten till stift 1 på Hubb-. Efter att ha sänt detta kommando kan koden återkalla denna LED som "LED 1". CONNECT-kommandot krävs endast för I/O-moduler och kopplingsplattans komponenter. Det gäller inte för komponenterna på kortet, som till exempel den inbyggda högtalaren.

Se även: TI-Innovator™ hubbportar och stift för kopplingsplattan

Se även: Komponenter och stift för kopplingsplattan

Grundläggande information om kopplingsplattan

Kopplingsplattan gör det enkelt att ansluta de elektroniska komponenterna genom att föra in komponenternas ledningar och byglingskablar i anslutningsstift på kopplingsplattan.

Stiften är indelade i grupper om fem. De 5 stiften i varje grupp är elektriskt anslutna med varandra på baksidan av plattan. Du ansluter ledningar och kablar med varandra genom att sticka in dem i stift inom samma grupp.

• Strömskenor finns överst och underst och är markerade med röda (+) och blå (–) ränder. Grupperna i varje skena är elektriskt anslutna längs hela randens längd.
• De återstående grupperna med fem stift på plattan är märkta med siffror och bokstäver. Varje grupp är elektriskt isolerad från de andra.

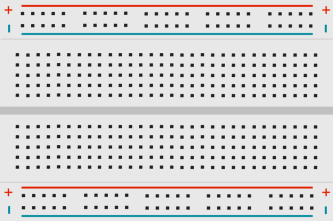

Framsidan av plattan med strömskenor och anslutningsstift

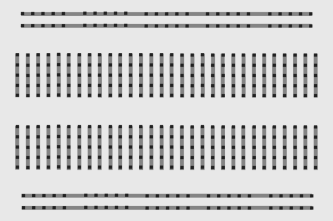

Sammanlänkande anslutningar på baksidan av plattan (normalt dolda). Grupperna med fem stift för varje strömskena är sammanlänkade. Alla andra 5-stiftsgrupper är isolerade.

Mellanrummet i mitten av kopplingsplattan möjliggör enkel anslutning av elektroniska komponenter som tillhandahålls som DIP-kapslar.

Du använder byglingskablar mellan hubben och kopplingsplattan för strömförsörjning till kopplingsplattans komponenter och för att styra eller övervaka dem med hjälp av programkod. Hubben har 20 markerade stift, inklusive 10 signalstift, 8 jordstift, ett 3,3V strömstift och ett 5,0 V strömstift.

Läs mer

En lista över försiktighetsåtgärder vid användning av kopplingsplattan och dess komponenter ges under Allmänna försiktighetsåtgärder (här).
