Allmänna försiktighetsåtgärder

TI‑Innovator™ Hub

• Utsätt inte Hubb- för temperaturer över 140˚F (60˚C).
• Montera inte isär eller felbehandla Hubb-.
• Sammanlänka inte flera Hubbar genom I/O-portarna eller kopplingsplattans kontakt.
• Använd endast de USB-kablar som medföljer Hubb-.
• Använd endast produkter från TI för nätanslutning:
- TI Wall Charger inkluderas med TI‑Innovator™ Hub
- Valfritt External Battery Pack
- Batterihållare för 4 AA-batterier inkluderas i TI‑Innovator™ Breadboard Pack
• Se till att de komponenter som får ström från Hubb- inte överstiger Hubbens effektgräns på 1 A.
• Undvika att använda Hubb- för att reglera växelström.

Kopplingsplattans kontakt på Hubb-

• För inte in benen på lysdioder och andra komponenter direkt i Hubb-s kontakt på kopplingsplattan. Montera komponenterna på kopplingsplattan och använd de medföljande byglingskablarna för att ansluta komponenterna på kopplingsplattan till Hubb-.
• Anslut inte stiftet för 5V-uttaget på Hubbens kopplingsplattan kontakt till något av de andra stiften, och särskilt inte jordstiften. Om du gör det kan det skada Hubb-.
• Anslutning av den översta raden av mottagningsstift (BB1-10) till den nedersta raden (jordnings- och strömstiften) rekommenderas inte.
• Inget stift på Hubbens kopplingsplattans kontakt kan föra bort eller tillföra mer än 4 mA.

Kopplingsplatta

• Anslut inte de positiva och negativa ledningarna för en strömkälla till samma grupp av 5 stift på kopplingsplattan. Det kan skada kopplingsplattan och strömkällan.
• Verifiera korrekt polaritet:
- När du ansluter kopplingsplattan till Hubb-.
- Vid anslutning av komponenter som är känsliga för polaritet, som till exempel lysdioder och TTL effekttransistor.

I/O-moduler

• Använd korrekt in- eller utgångsport som krävs för varje modul.
- Vibrationsmotor – stöds på UT 1, UT 2 och UT 3.
- Servomotor – använd endast UT 3.
- Vit lysdiod – stöds på UT 1, UT 2 och UT 3.
- Analog ljusgivare – stöds på IN 1, In 2 och IN 3.
- Avståndsmätare via ultraljud – stöds på IN 1, IN 2.
• Använd en extra strömkälla för moduler som kräver mer än 50 mA. Detta gäller:
- Vibrationselement
- Servomotor
• Håll inte i servomotorns axel medan den roterar. Rotera heller inte servomotorn för hand.
• Vit lysdiod:
- Böj inte ledningarna upprepade gånger. Det kommer att försvaga trådarna och kan få dem att brytas.
- Lysdioder kräver korrekt polaritet när de ansluts. Mer information ges i anvisningarna för montering av lysdioden i TI‑Innovator™ Technology eGuide (här).
- Lysdioder kräver korrekt polaritet när de ansluts. Mer information ges i anvisningarna för montering av lysdioden (här).
• Ingen I/O-modul kan föra bort eller tillföra mer än 4 mA.

TI‑Innovator™ Rover

• Utsätt inte Rover för temperaturer över 60˚C (140˚F).
• Montera inte isär eller felbehandla Rover.
• Placera inte någonting tyngre än 1 kg på Rover plattform.
• Använd endast de USB-kablar som medföljer en TI-Innovator™ Hub.
• Använd endast de bandkablar som medföljer Rover.
• Använd endast väggladdare som tillhandahålls av TI och som medföljer Hub.
• Den frammonterade avståndsmätaren via ultraljud detekterar föremål inom 4 meter från Rover. För bästa resultat, se till att föremålets yta är större än en mapp. Vid användning för att detektera små föremål, som en kopp, placera Rover inom 1 meter från objektet.
• För bästa resultat, ta av det glidande skyddet från din grafräknare.
• För bästa prestanda, använd Rover på golvet, inte på bord. Skada kan uppstå om Rover ramlar ned från ett bord.
• För bästa prestanda, använd Rover på en hård yta. En matta kan få Rover hjul att fastna eller släpa.
• Vrid inte hållarstiften på räknarplattformen utan att först lyfta dem. De kan brytas av.
• Använd inte markören som en hävarm för att dra och trycka på Rover.
• Skruva inte av höljet på Rover undersida. Avkodare har vassa kanter som inte ska exponeras.
• När kopplingsplattans bandkabel sätts in i kontakten för Hub kopplingsplatta är det mycket viktigt att du sätter in kabeln korrekt. Säkerställ att den röda (mörka) trådens stift sätts in i 5V-hålet på Hub's kopplingsplatta.

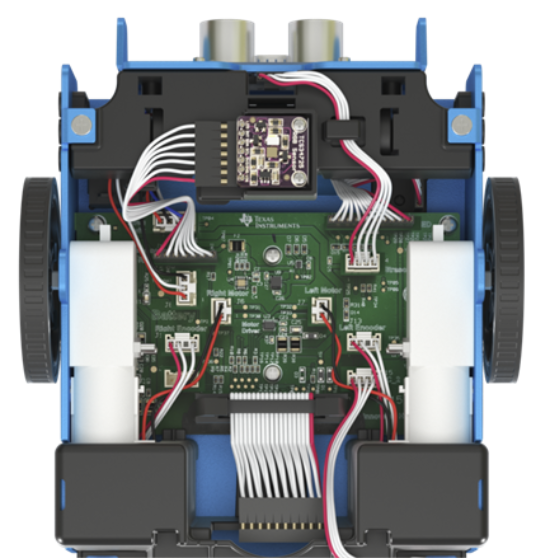

Obs: Om du rubbar eller rycker loss en kabel, använd denna bild som en referens för korrekta anslutningar.

Referens till bottenvy.
