Rappresentazione grafica delle equazioni differenziali

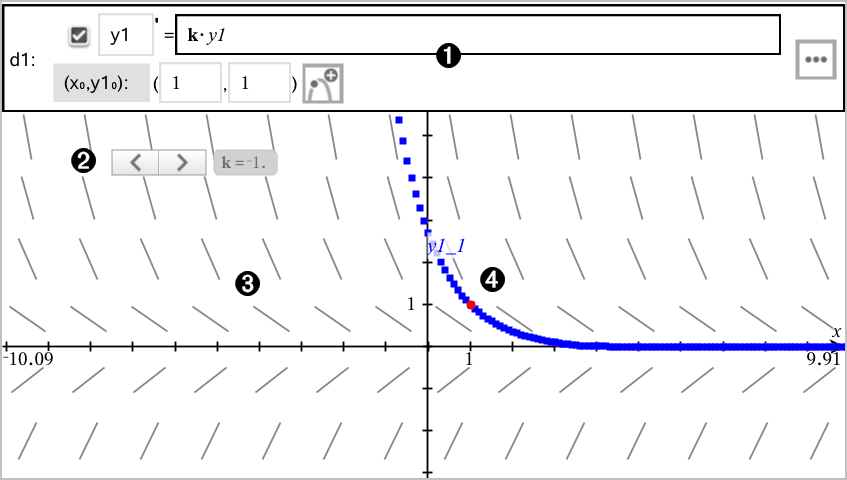

	Riga di introduzione ODE: • Identificatore ODE y1 • L'espressione k·y1 definisce la relazione • Campi (1,1) per la specifica della condizione iniziale • Pulsanti per l'inserimento delle condizioni iniziali e per la definizione dei parametri del tracciato
	Cursore aggiunto per sistemare il coefficiente k dell'ODE
	Campo della pendenza
	Una curva della soluzione che passa per la condizione iniziale

Per rappresentare graficamente un'equazione differenziale:

1.

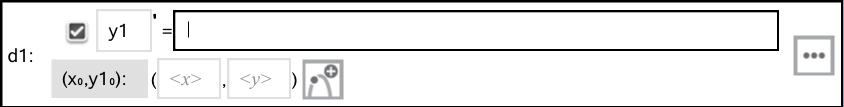

Nella vista grafico, toccare leggermente Strumenti , andare su Inserimento/modifica di un grafico > Eq diff.

All'ODE viene assegnato automaticamente un identificatore, quale ad esempio “y1.”

2.

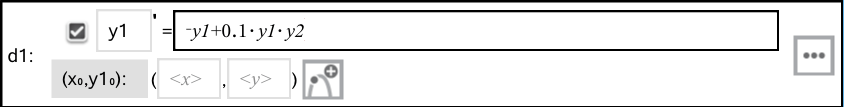

Passare al campo della relazione e introdurre l'espressione che definisce la relazione. Ad esempio, introdurre -y1+0.1*y1*y2.

3.

Introdurre la condizione iniziale per il valore indipendente x0 e per y10.

Nota: i valori di x0 sono comuni a tutte le ODE di un'attività, ma possono essere inseriti o modificati solo nella prima ODE.

4.

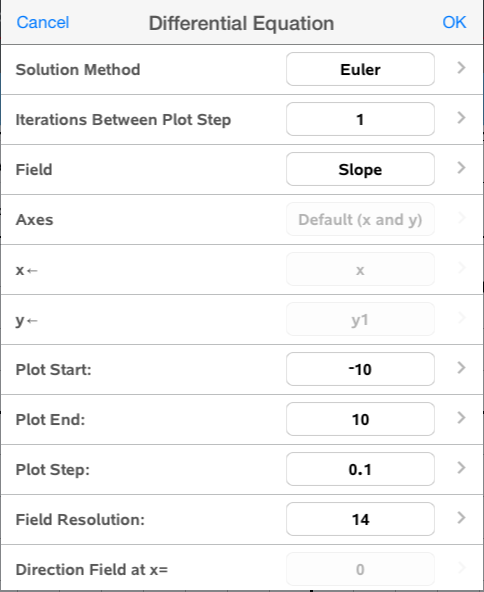

Fare clic sul pulsante Modifica parametri per impostare i parametri del diagramma. Selezionare un Metodo di risoluzione numerico e quindi impostare i parametri aggiuntivi. Questi parametri possono essere modificati in qualsiasi momento.

5.

Toccare leggermente OK.

6.

Ingrandire o ridurre la finestra come richiesto per visualizzare il grafico.
