Untersuchen von Graphen mit Pfad-Plot

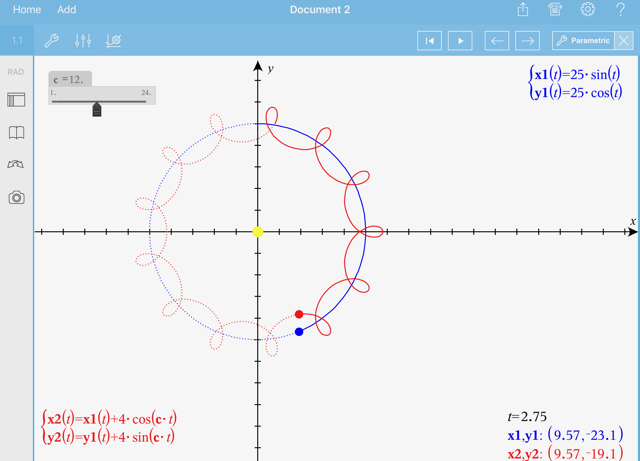

Mit Path-Plot können Sie zur Analyse der grafischen Darstellung Funktions-, parametrische und polare Gleichungen in Echtzeit animieren, es wird also nicht nur der endgültige Plot angezeigt.

Ändern der Pfad-Plot-Einstellungen

1.

Tippen Sie in der Grafikansicht auf Extras und navigieren Sie zu Spur> Pfad-Plot > und wählen Sie Spur einrichten.

2.

Wählen Sie die gewünschten Einstellungen aus.

-

Grafiktyp: Funktion, Parametrisch oder Polar wird als Graphentyp ausgewählt.

-

Pfad-Schritt: Legt das Inkrement der unabhängigen Variablen fest, bei der Werte gezeichnet werden.

-

Zukünftigen Pfad anzeigen: Wechselt die Anzeige aller zukünftigen Punkte für jede einzelne Funktion nach dem Ausgangs- oder aktuellen Punkt des Graphen. Sie können diese Einstellung auch umschalten, wenn Sie den Graphen mit den Auf-/Abwärtspfeiltasten anzeigen.

-

Punktkoordinaten zeigen: Wechselt die Anzeige der Koordinaten für aufgezeichnete Trace-Punkte.

Pfad-Plot aktivieren

1.

Geben Sie die Gleichung(en) ein.

2.

Wählen Sie im Menü Spur Pfad-Plot > Funktion/Parametrisch/Polar.

3.

Navigieren Sie durch die Animation durch:

-

Verwendung der Symbole zum Anhalten, Wiedergeben und Zurücksetzen der Animation,

-

Verwendung der Links/Rechts-Pfeiltasten,

-

Eingabe einer Zahl, um zu diesem Punkt zu springen.
