Verwenden des Text-Werkzeugs zur grafischen Darstellung von Gleichungen

Sie können eine „x=“- oder „y=“-Gleichung durch deren Eingabe in ein Textfeld und Ziehen auf die Achse grafisch darstellen. Sie können den Gleichungstext bearbeiten (z. B. in eine Ungleichung ändern), aber Sie können nicht zwischen x= und y= wechseln.

Grafische Darstellung einer trigonometrischen Relation aus Text

1. Wählen Sie im Menü Aktionen den Punkt Text.
2. Klicken Sie in den Arbeitsbereich, um das Textfeld zu positionieren.

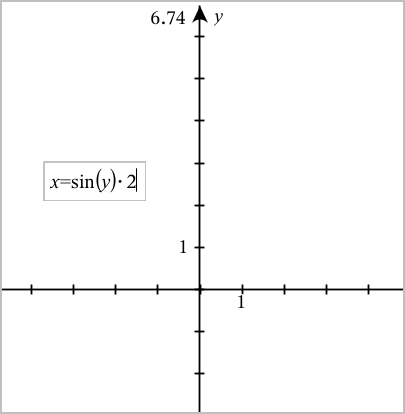

3. Geben Sie die Gleichung für die trigonometrische Relation ein, z. B. x=sin(y)*2.

4. Drücken Sie die Eingabetaste, um das Textobjekt fertigzustellen.

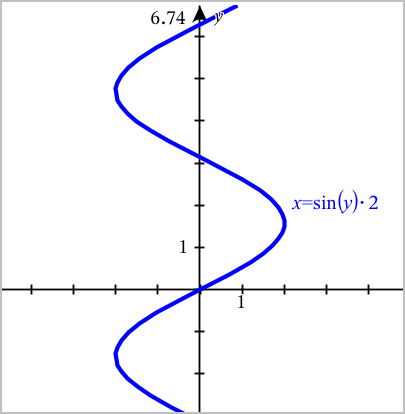

5. Ziehen Sie das Textobjekt auf eine der Achsen, um die Gleichung grafisch darzustellen.

Grafische Darstellung einer vertikalen oder horizontalen Geraden aus Text

1. Wählen Sie im Menü Aktionen den Punkt Text.
2. Klicken Sie in den Arbeitsbereich, um das Textfeld zu positionieren.

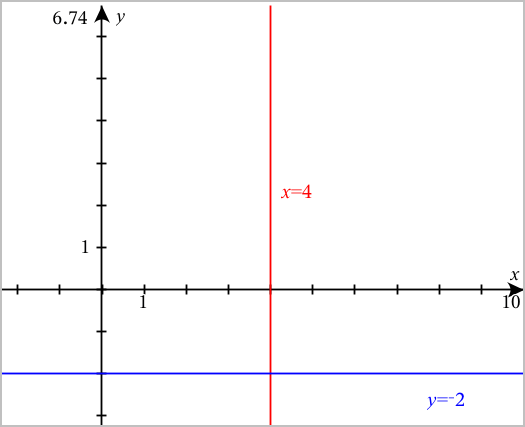

3. Geben Sie die Gleichung für eine vertikale Gerade, z. B. x=4, oder eine horizontale Gerade, z. B. y=‑2, ein. Drücken Sie die Eingabetaste, um den Vorgang abzuschließen.
4. Ziehen Sie das Textobjekt auf eine der Achsen, um die Gleichung grafisch darzustellen.

Nach der grafischen Darstellung können Sie die Gerade ziehen, um sie zu verschieben oder zu drehen.

Grafische Darstellung einer Ungleichung aus Text

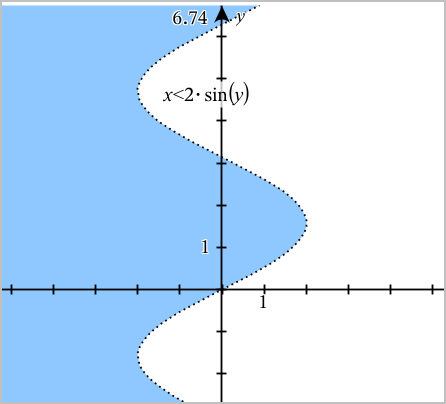

Sie können Ungleichungen unter Verwendung der Operatoren >, <, ≤ oder ≥ grafisch darstellen. Die Bereiche, welche die Ungleichung erfüllen, werden schattiert angezeigt. Wenn sich die schattierten Bereiche von zwei oder mehr Ungleichungen überschneiden, werden die Überschneidungsbereiche dunkler angezeigt.

1. Wählen Sie im Menü Aktionen den Punkt Text.
2. Klicken Sie in den Arbeitsbereich, um das Textfeld zu positionieren.
3. Geben Sie die Ungleichung wie z. B. x<2*sin(y) ein. Drücken Sie die Eingabetaste, um den Vorgang abzuschließen.
4. Ziehen Sie das Textobjekt auf eine der Achsen, um die Ungleichung grafisch darzustellen.
