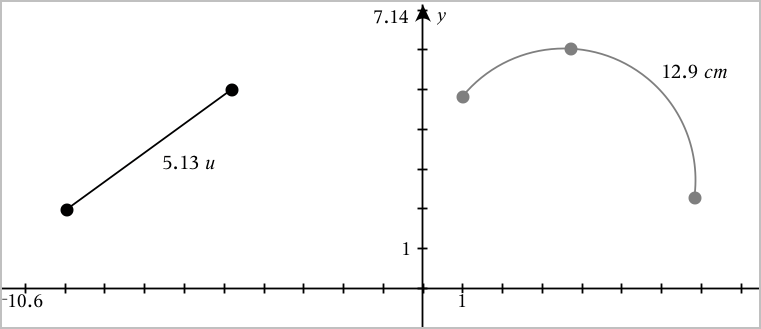

1.

No menu Medição, selecione Comprimento. (Na aplicação Gráficos, clique em Geometria > Medição > Comprimento.)

2.

Clique no objeto para apresentar o comprimento.



1.

No menu Medição, selecione Comprimento. (Na aplicação Gráficos, clique em Geometria > Medição > Comprimento.)

2.

Clique no primeiro ponto.

3.

Clique no segundo ponto ou num ponto da reta ou da circunferência.

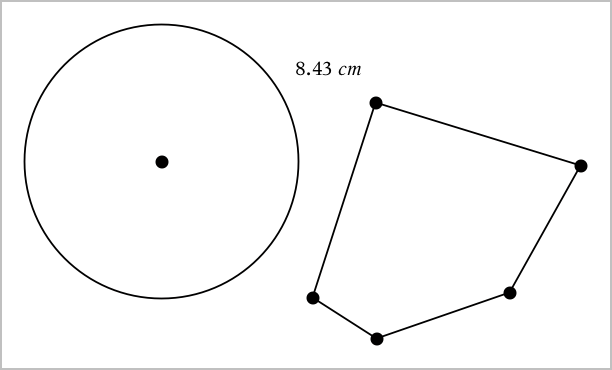

Neste exemplo, o comprimento é medido a partir do centro da circunferência para o vértice esquerdo superior do polígono.

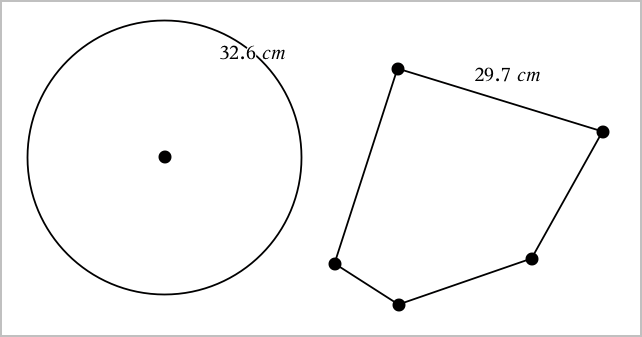

1.

No menu Medição, selecione Comprimento. (Na aplicação Gráficos, clique em Geometria > Medição > Comprimento.)

2.

Clique no objeto para apresentar a circunferência ou o perímetro.

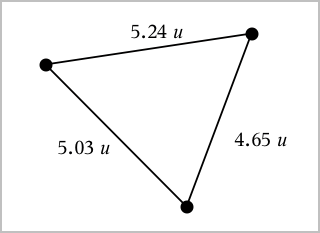

1.

No menu Medição, selecione Comprimento. (Na aplicação Gráficos, clique em Geometria > Medição > Comprimento.)

2.

Clique em dois pontos no objeto que formam o lado que pretende medir.

Nota: é necessário clicar em dois pontos para medir um lado. Ao clicar no lado, é medido o perímetro do objeto.



Nota: não pode medir a área de um polígono construído através da ferramenta Segmento.

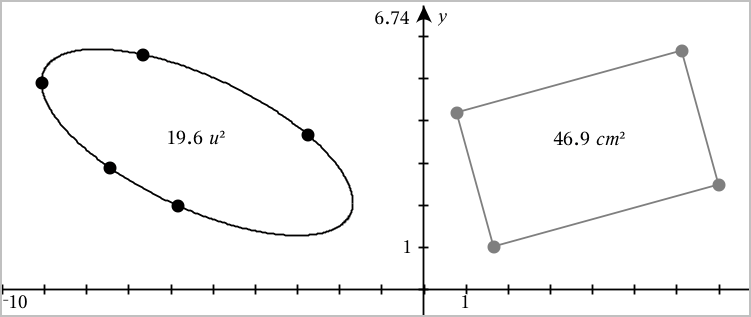

1.

No menu Medição, selecione Área. (Na aplicação Gráficos, clique em Geometria > Medição > Área.)

2.

Clique no objeto para apresentar a área.



1.

No menu Medição, selecione Declive. (Na aplicação Gráficos, clique em Geometria > Medição > Declive.)

2.

Clique no objeto para apresentar o declive.

O valor é atualizado automaticamente quando manipula o objeto.

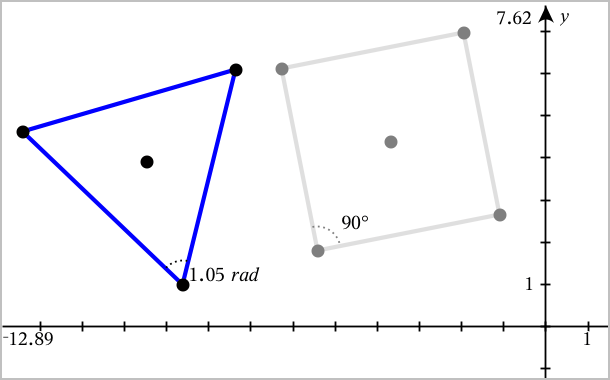

Os ângulos medidos na aplicação Geometria vão de 0° a 180°. Os ângulos medidos na aplicação Gráficos vão de 0 radianos a π radianos. Para alterar a unidade do ângulo, utilize o menu Definições.

1.

No menu Medição, selecione Ângulo. (Na aplicação Gráficos, clique em Geometria > Medição > Ângulo.)

2.

Clique em três localizações ou pontos para definir o ângulo. O segundo clique define o vértice.



1.

No menu Medição, selecione Ângulo direcionado. (Na aplicação Gráficos, clique em Geometria > Medição > Ângulo direcionado.)

2.

Clique em três localizações ou pontos existentes para definir o ângulo. O segundo clique define o vértice.

3.

Para reverter a orientação da medição,

a)

no menu Ações , selecione Atributos.

b)

Clique no texto do ângulo. Por exemplo, clique em 300°.

c)

Selecione o atributo de orientação e utilize a seta para a direita ou para a esquerda para alterar.

d)

Prima Esc para fechar a ferramenta Atributos.



▶

Arraste a medição para a localização pretendida.

Nota: se mover uma medição para demasiado longe do respetivo objeto, a medição deixa de seguir o objeto. Contudo, o seu valor continua a ser atualizado quando manipula o objeto.

Pode definir o comprimento de um lado de um Triângulo, Retângulo ou Polígono através da edição do respetivo valor medido.

▶

Clique duas vezes na medição e, em seguida, introduza o novo valor.

Utilize este método para criar uma variável e atribuir-lhe um valor medido.

1.

Aceda ao menu de contexto do item e selecione Armazenar.

2.

Escreva um nome de variável para a medição armazenada.



Utilize este método para atribuir um valor de comprimento medido a uma variável existente.

1.

Aceda ao menu de contexto da medição e selecione Variáveis > Ligar a.

O menu apresenta a lista de variáveis definidas atualmente.

2.

Clique no nome da variável a que pretende ligar.



▶

Aceda ao menu de contexto da medição e selecione Eliminar.



1.

Aceda o menu de contexto da medição e selecione Atributos.

2.

Utilize as teclas de setas para cima/para baixo para realçar o atributo Bloquear.

3.

Utilize as teclas de setas para a esquerda/direita para abrir ou fechar o bloqueio.

Enquanto o valor estiver bloqueado, não é possível efetuar manipulações que impliquem a alteração da medição.
