Du kan bruke verktøyet Plott funksjon for å plotte funksjoner i et arbeidsområde som allerede har et plott på aksene. Med Plott funksjon kan du spesifisere og tegne en funksjonsgraf for sammenligning med et eksisterende plott.

Bruke verktøyet Plott funksjon:

1.

Opprett eller åpne en oppgave som inneholder variabler (fra Lister & regneark) som er plottet på et arbeidsområde i Data & statistikk. Pass på at arbeidsområdet inneholder både en horisontal og en vertikal akseskala.

2.

Fra menyen Analyse, klikk på Plott funksjon.

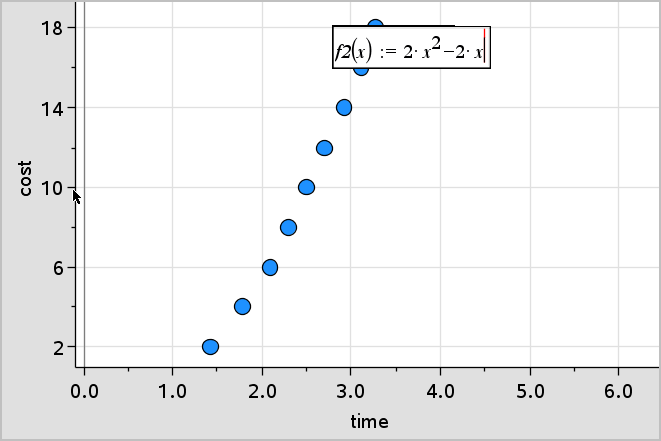

Det kommer til syne et innleggingsfelt for funksjon i arbeidsområdet.

Merk: Du kan redigere funksjonsuttrykket som er skrevet inn i inndatafeltet. Du kan imidlertid ikke manipulere eller flytte funksjonsgrafen i Data & statistikk rundt i arbeidsområdet. Du må bruke Grafer & geometri for å gjøre dette.

3.

Skriv inn funksjonen i innleggingsfeltet, og trykk på Enter.

Merk: Du kan endre navnet på funksjonen ved å skrive over f1(x): med et nytt navn.

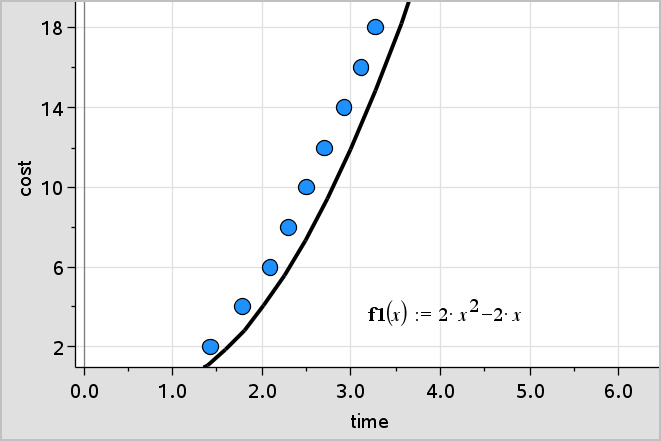

Grafen til funksjonen tegnes i arbeidsområdet og lagres som en variabel som kan brukes i andre applikasjoner.



Du kan legge inn en funksjon som er blitt definert som en variabel i en annen applikasjon, som f.eks. Lister & regneark, Grafer & geometri eller Kalkulator.

1.

Legg til en variabel på hver akse. Du kan få tilgang til en vilkårlig variabel som er definert i applikasjonen Lister & regneark eller Kalkulator i oppgaven fra listen over variabler.

2.

Fra menyen Analyse, klikk på Plott funksjon.

Det kommer til syne et innleggingsfelt for funksjon i arbeidsområdet.

3.

Klikk på på -verktøylinjen

Grafregner: Trykk på h.

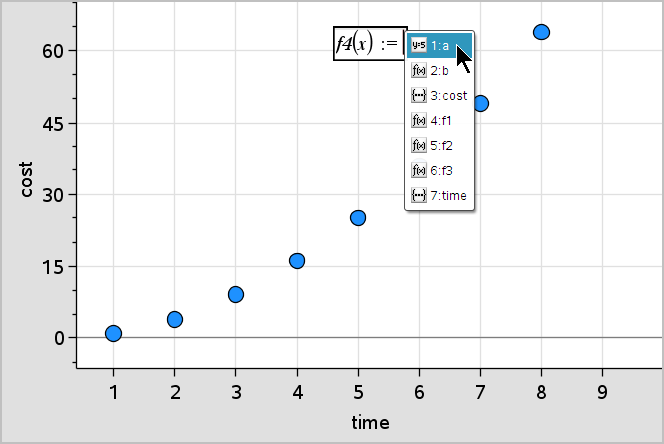

En liste over variabler som er tilgjengelige i oppgaven, kommer til syne.

4.

Klikk for å velge variabelen med funksjonen du vil plotte.

I eksemplet nedenfor inneholder variabelen a funksjonen f(x)=x2.

5.

Trykk på Enter.

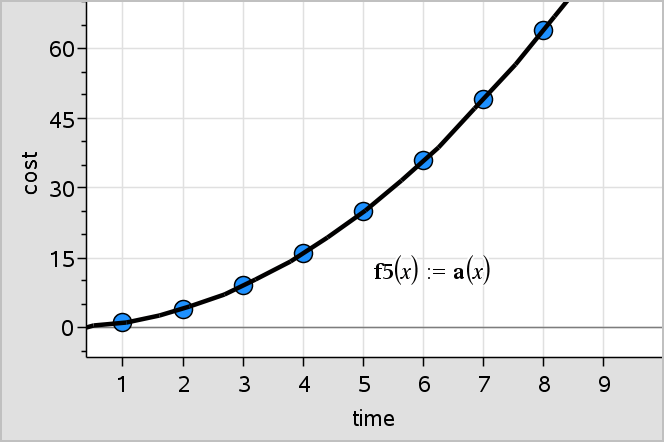

Funksjonen plottes i arbeidsområdet.



Du kan redigere en funksjon og oppdatere den i arbeidsområdet.

1.

Du kan redigere en funksjon ved å dobbeltklikke på ligningen og deretter gjøre de nødvendige endringene.

2.

Trykk på Enter når du har gjort endringene. Oppdateringene vises da i arbeidsområdet.



Funksjonene i Data & statistikk blir lagret som variabler, og de kan brukes i andre applikasjoner på samme måte som andre variabler. Støtte for alle funksjonstyper er inkludert.

Merk: Funksjonens nummer øker for å kunne bruke den neste som er tilgjengelig Hvis du definerer f1(x) og f2(x) i Grafer & geometri, vil den første funksjonen du oppretter i Data & statistikk være f3(x).



Du kan tilnærme data som er plottet i arbeidsområdet for Data & statistikk mot den normale sannsynlighetstetthetsfunksjonen. Verktøyet overlapper den normale sannsynlighetstetthetsfunksjonen ved bruk av gjennomsnittet og standardavviket til dataene i histogrammet.

Vise normal sannsynlighetstetthetsfunksjon for plottet data:

1.

Legg til en variabel på x-aksen.

2.

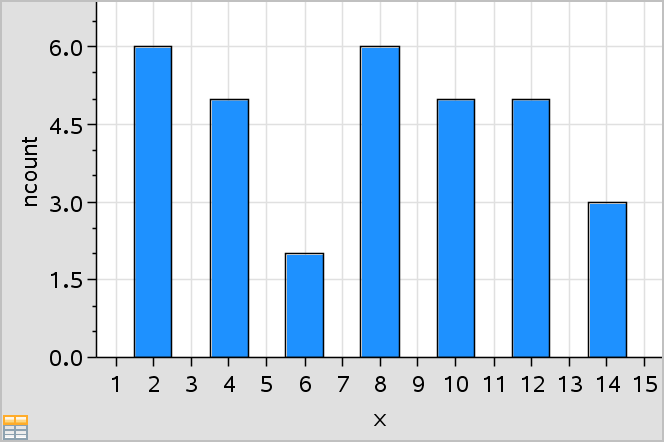

I menyen Plottyper, klikk på Histogram.

Merk:Vis normal PDF er bare tilgjengelig når histogram er plottypen.

3.

I menyen Analyse, klikk på Vis normal PDF.

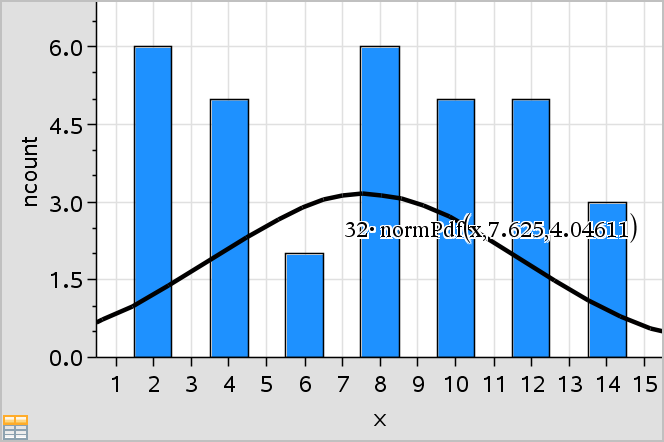

Normal PDF for grafen plottes i arbeidsområdet. Uttrykket som er brukt for å beregne PDF, vises når det velges.

Du kan velge Skjul normal PDF i menyen Analyse for å fjerne PDF.



Bruk funksjonen Skyggelegging for å finne arealet av et valgt område under en funksjonsgraf i arbeidsområdet.

1.

Velg en vilkårlig funksjonsgraf i arbeidsområdet for Data & statistikk. Velg for eksempel en tidligere graf for normal PDF.

2.

I menyen Analyse, klikk på Skyggeleggingsfunksjon.

Markøren blir en prikket, vertikal linje, og grensen +/- ˆ vises når du plasserer musen nær grensen til høyre eller venstre. Du kan klikke når ˆ vises for å angi den som grense.

3.

Velg et punkt på kurven og klikk for å markere hvor du vil starte skyggeleggingen under funksjonen. Den retningen du deretter beveger deg i, bestemmer om det skyggelagte området er på venstre eller høyre side eller ved kurvens senter.

4.

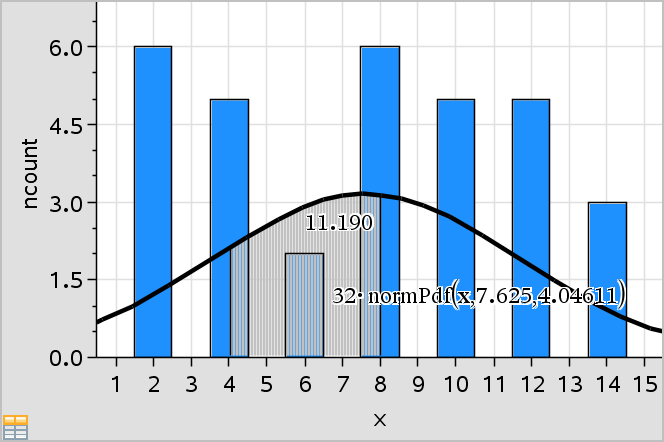

Velg et punkt på kurven og klikk for å markere yttergrensen på det skyggelagte området. Nå er et område under funksjonen skyggelagt, basert på de punktene som du har valgt.

Du kan arbeide med skyggeleggingsfunksjonen på følgende måter:

•

Velg det området hvor du vil vise verdiene for datapunkter i det skyggelagte området.

•

For å fjerne skyggeleggingen, høyreklikk eller Ctrl-klikk på det skyggelagte området, og velg Fjern skyggelagt område.

•

For å endre fyllfargen for det skyggelagte området, høyreklikk eller Ctrl-klikk på det skyggelagte området. Velg deretter Farge, Fyll og klikk på en farge.

•

Bruk plottverdiene for å stille inn grensen til et eksakt tall. Når en skyggeleggingsgrense er innstilt på en plottet verdi, kan du endre den plottede verdien for å oppdatere skyggeleggingen.

•

Rediger et skyggelagt område ved å klikke og dra kanten i start- eller yttergrensene.
