De tekst-tool gebruiken om grafieken van vergelijkingen te tekenen.
U kunt een vergelijking "x=" of "y=" als een grafiek weergeven door deze in een tekstvak te typen en de tekst naar een as te slepen. U kunt de tekst van een vergelijking bewerken (bijvoorbeeld door deze te wijzigen in een ongelijkheid), maar u kunt niet wisselen tussen x= en y=.

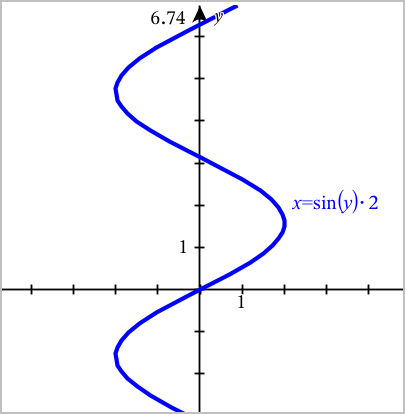

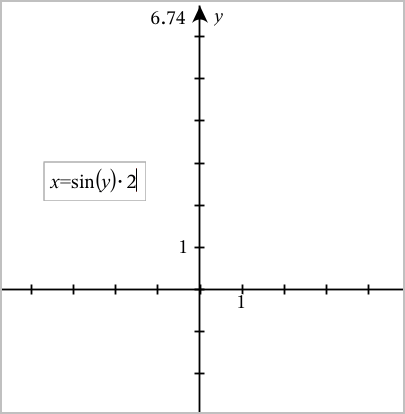

De grafiek van een goniometrische functie tekenen vanuit een tekst
|
1.
|
Selecteer in het menu . |
|
2.
|
Klik op het werkgebied om het tekst vak te plaatsen. |
|
3.
|
Voer de vergelijking van het goniometrische verband in, bijvoorbeeld x=sin(y)*2. |
|
4.
|
Druk op om het tekstobject te voltooien. |
|
5.
|
Sleep het tekstobject naar een van de assen om de grafiek van de vergelijking te tekenen. |

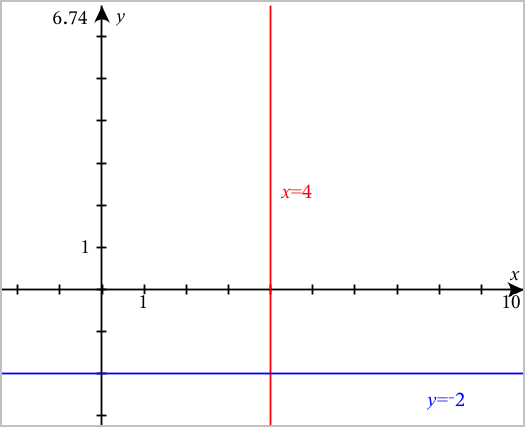

Een horizontale of verticale lijn als grafiek weergeven vanuit een tekst
|
1.
|
Selecteer in het menu . |
|
2.
|
Klik op het werkgebied om het tekstvak te plaatsen. |
|
3.
|
Typ een vergelijking voor een verticale lijn zoals x=4 of een horizontale lijn zoals y=‑2. Klik op om deze te voltooien. |
|
4.
|
Sleep het tekstobject naar een van de assen om de grafiek van de vergelijking te tekenen. |
Nadat u een lijn hebt geplot, kunt u deze verslepen om hem te verschuiven of te draaien.

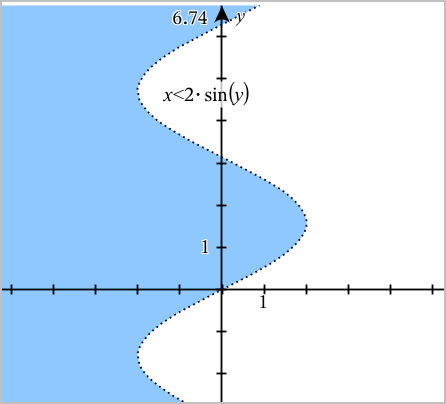

De grafiek van een ongelijkheid weergeven vanuit een tekst
U kunt de grafiek tekenen van ongelijkheden die de operatoren >, <, ≤, of ≥ gebruiken. Gebieden die aan de ongelijkheid voldoen worden gearceerd weergegeven. Als de gearceerde gebieden van twee of meer ongelijkheden elkaar overlappen, wordt het overlappende gebied donkerder gearceerd.
|
1.
|
Selecteer in het menu . |
|
2.
|
Klik op het werkgebied om het tekstvak te plaatsen. |
|
3.
|
Typ de uitdrukking voor een ongelijkheid zoals x<2*sin(y). Klik op om deze te voltooien. |
|
4.
|
Versleep het tekstobject naar een van de assen om de grafiek van de ongelijkheid te tekenen. |
