Zeigen Sie das Kontextmenü für den Arbeitsbereich an und klicken Sie auf Hintergrundfarbe.



▶

Klicken Sie im Menü Ansicht das Element an, das Sie ein- oder ausblenden möchten. Sie können einzelne Elemente wie z. B. die 3D-Kästen, Achsen, Kasten-Endwerte und Legende auswählen.



▶

Klicken Sie im Menü Ansicht auf Orthografische Projektion oder Perspektivenansicht.

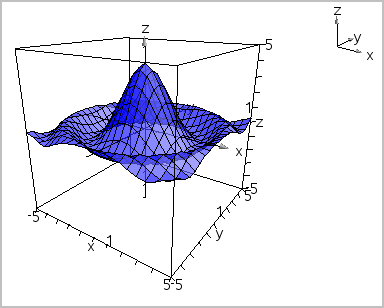

Orthographische Projektion (Standardeinstellung)

Perspektivenansicht



1.

Zeigen Sie das Kontextmenü für den Kasten an und klicken Sie auf Attribute. Sie können die folgenden Attribute einstellen:

-

Ein- und Ausblenden der Skalenbezeichnungen

-

Ein- und Ausblenden der Endwerte

-

Ein- und Ausblenden der Pfeile auf den Achsen

-

Pfeilspitzen in 3D oder 2D anzeigen

2.

Stellen Sie die Attribute gemäß Ihren Anforderungen ein und drücken Sie dann die Eingabetaste, um die Änderungen anzunehmen.



▶

Klicken Sie im Menü Bereich/Zoom auf Kasten verkleinern oder Kasten vergrößern.



1.

Klicken Sie im Menü Bereich/Zoom auf Seitenverhältnis.

2.

Geben Sie Werte für die x-, y- und z-Achse ein. Der Standardwert jeder Achse ist1.



▶

Klicken Sie im Menü Bereich/Zoom auf Bereichseinstellungen. Sie können die folgenden Parameter einstellen:

-

XMin (Standard=-5) XMax (Standard=5) XScale (Standard=Auto) Sie können einen numerischen Wert eingeben.

-

YMin (Standard=-5) YMax (Standard=5) YScale (Standard=Auto) Sie können einen numerischen Wert eingeben.

-

ZMin (Standard=-5) ZMax (Standard=5) ZScale (Standard=Auto) Sie können einen numerischen Wert eingeben.

-

Auge q¡ (Standard=35) Auge f¡ (Standard=160) Augenabstand (Standard=11)
