Grafische Darstellung von Folgen

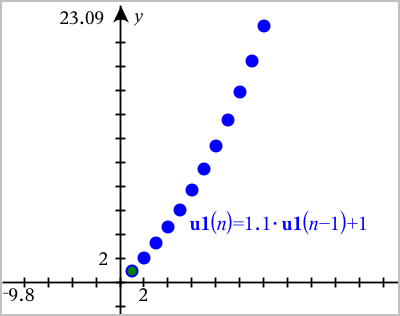

Mit der Applikation Graphs können Sie zwei Folgetypen grafisch darstellen. Für jeden Typ gibt es eine eigene Vorlage zur Definition der Folge.

Definieren einer Folge

1. Wählen Sie im Menü Graph-Eingabe/Bearbeitung Folge > Folge.

2. Geben Sie den Ausdruck ein, der die Folge definiert.
3. Geben Sie einen Anfangswert  ein. Wenn der Folgeausdruck auf mehr als einen vorangegangenen Term verweist, z. B. u1(n‑1) und u1(n‑2), trennen Sie die Terme durch Kommas.

4. Drücken Sie die Eingabetaste.

Definieren einer benutzerdefinierten Folge

Mithilfe eines benutzerdefinierten Folge-Diagramms können Sie die Beziehung zwischen zwei Folgen anzeigen, indem eine Folge auf der x-Achse und die andere auf der y-Achse gezeichnet wird.

Dieses Beispiel simuliert das Räuber-Beute-Modell aus der Biologie.

1. Verwenden Sie die hier dargestellten Relationen, um zwei Folgen zu definieren: eine für Kaninchenbestände und eine weitere für Fuchsbestände. Ersetzen Sie die Standardfolgenamen durch Kaninchen und Fuchs.

0,05 = Zuwachsrate der Kaninchen, wenn es keine Füchse gibt
0,001 = Geschwindigkeit, mit der Füchse Kaninchen töten können
0,0002 = Zuwachsrate der Füchse, wenn es Kaninchen gibt
0,03 = Todesrate der Füchse, wenn es keine Kaninchen gibt

Hinweis: Wenn Sie die Diagramme beider Folgen anzeigen möchten, vergrößern Sie das Fenster auf die Einstellung der Zoom- ‑ Anpassung.

2. Wählen Sie im Menü Graph-Eingabe/Bearbeitung Folge > Benutzerdefiniert.
3. Geben Sie die Folgen für Kaninchen und Fuchs zur Darstellung auf der x- bzw. y-Achse an.

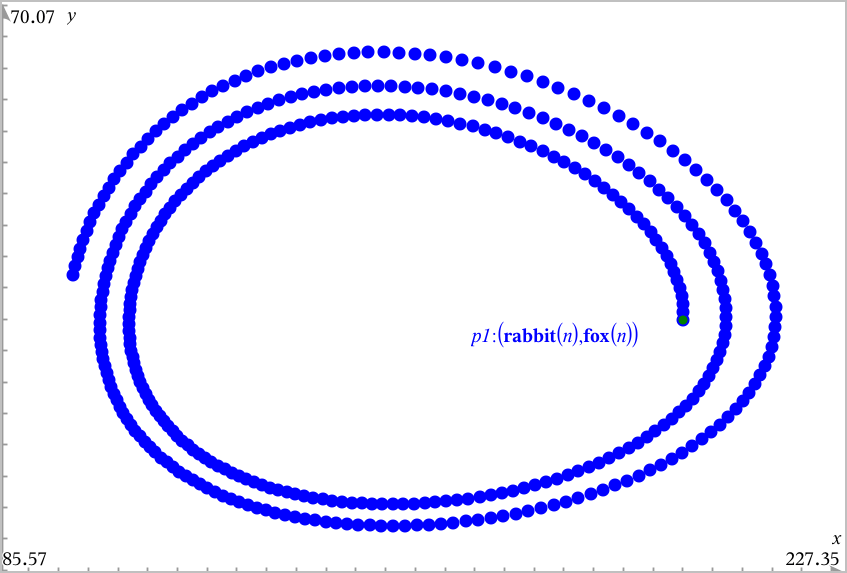

4. Drücken Sie die Eingabetaste, um das benutzerdefinierte Diagramm zu erstellen.
5. Passen Sie das Fenster an die Einstellung derZoom- ‑ Anpassung an.

6. Untersuchen Sie das benutzerdefinierte Diagramm, indem Sie den Punkt, der den Anfangswert darstellt, greifen und verschieben.
