Tilpasning af graf

Du kan tilpasse grafen ved at tilføje en titel, ændre farver og indstille aksernes skala.

Sådan tilføjer du en titel

Når du føjer en titel til grafen, vises titlen i 'Vis detaljer'-området. Når du udskriver grafen, printes titlen på grafen.

Dialogboksen 'Graftitel' åbnes.

Hvis der er to grafer i arbejdsområdet, indeholder dialogboksen to titelmuligheder.

—eller—

Bemærk: Brug valgmuligheden 'Aktivér' til at skjule eller vise graftitlen efter behov.

Titlen vises.

Indstilling af aksernes skala på en graf

For at ændre minimums- og maksimumsværdier for x- og y-aksen:

Dialogboksen 'Vinduesindstillinger' åbnes.

Applikationen bruger de nye værdier til grafvisningens skala, indtil du ændrer skalaen eller skifter til et andet datasæt.

Indstilling af aksernes skala på to grafer

Når du arbejder med to grafer, skal du indtaste to minimum- og maksimumværdier for y-aksen, men kun ét sæt minimum- og maksimumværdier for x-aksen.

Dialogboksen 'Vinduesindstillinger' åbnes.

Applikationen bruger de nye værdier til grafvisningens skala, indtil du ændrer skalaen eller skifter til et andet datasæt.

Indstilling af aksernes skala på grafen

Du kan ændre minimums- og maksimumsværdier for x- og y-aksen.

Håndholdt enhed:

a)

Anbring markøren over værdien, indtil markøren bliver til en I‑formet tekstmarkør .

Teksten ændres, og grafen gentegnes, så den afspejler den ændrede værdi.

At vælge et datasæt, der skal plottes

For at gemme datasæt eller køre flere forsøg skal du vælge hvilket datasæt, der skal plottes.

Listen over tilgængelige datasæt åbnes.

Når du bruger valgmuligheden Andet og vælger mere end et datasæt, men ikke alle datasæt, skifter udvælgelsesværktøjet for datasæt til Brugerdefineret.

Det datasæt, du valgte, vises.

Autoskalering af en graf

Brug autoskaleringsindstillingen til at vise alle de plottede punkter. 'Autoskalér nu' er nyttig, efter du har ændret x- og y-aksernes skala eller har zoomet ind eller ud af en graf. Du kan også definere den automatiske indstilling for autoskalering, så den kan bruges under og efter opsamling.

'Autoskalér nu' ved hjælp af applikationsmenuen

Nu viser grafen alle de plottede punkter.

'Autoskalér nu' ved hjælp af kontekstmenuen

Nu viser grafen alle de plottede punkter.

Sådan definerer du autoskaleringen under en opsamling

Der er to muligheder for at bruge den automatiske autoskalering, der finder sted under en opsamling. For at vælge en af mulighederne:

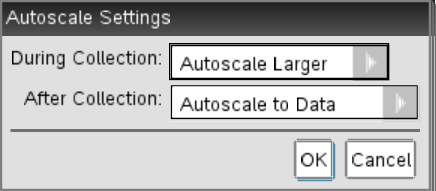

Dialogboksen 'Indstillinger for autoskalering' åbnes.

At definere autoskalering efter en indsamling

Du har tre muligheder for at indstille den automatiske autoskalering, der finder sted efter en opsamling. For at indstille dit valg:

Dialogboksen 'Indstillinger for autoskalering' åbnes.

Valg af et udsnit af data

Det er nyttigt at vælge et udsnit af data på grafen i flere situationer, såsom når du zoomer ind eller ud, streger eller gendanner data og undersøger indstillinger.

For at vælge et udsnit af data:

Det valgte område markeres med en grå skygge.

Håndholdt enhed:

Markøren ændres til (dobbeltpil).

Markøren ændres til å (enkeltpil).

At zoome ind på en graf

Du kan zoome ind på en del af de opsamlede punkter. Du kan også zoome ud fra en tidligere zoom eller for at udvide grafvinduet ud over de opsamlede datapunkter.

For at zoome ind på en graf:

Grafen justeres, så den kun viser det område, du valgte.

Den valgte skala for x-aksen bruges som den nye x-skala. Y-skalaen autoskaleres, så den viser alle graftegnede datapunkter i den valgte skala.

Disse billeder viser en oprindelig visning, og at der zoomes ind flere gange (eller som et valgt område).

At zoome ud af en graf

For at zoome ud af en graf:

Grafen er nu blevet udvidet.

Hvis der er blevet zoomet ind, inden der zoomes ud, viser grafen indstillingerne, som de var, inden der blev zoomet ind.

Hvis du for eksempel har zoomet ind to gange, ville vinduet, som det så ud efter, der var zoomet ind en gang, blive vist, når du zoomer ud en gang. For at få vist hele grafen med alle datapunkter, efter der er blevet zoomet ind adskillige gange, skal du bruge 'Autoskalér Nu'.

Ændring af punktvisningen

Du kan justere den måde, hvorpå punkterne på grafen vises, ændre punkternes farve og ændre symbolerne for punktmarkørerne.

Punktindstillinger

For at angive, hvor ofte markeringer skal vises på grafen, og om der skal anvendes en forbindelseslinje:

Dialogboksen 'Punktindstillinger' åbnes.

—eller—

Fravælg Forbind datapunkter for at fjerne linjen mellem punkterne.

Følgende billeder viser eksempler på nogle af de mulige punktmarkeringer.

Ændring af punkternes farver

For at ændre farven på markeringerne fra standardindstillingerne.

Bemærk: På en håndholdt TI‑Nspire™ repræsenteres farve af forskellige gråtoner.

Bemærk: Dataindstillingerne kommer ofte lige efter datasættets navn og kolonnens navn.

Den linje, der repræsenterer dataene, skifter til den valgte farve.

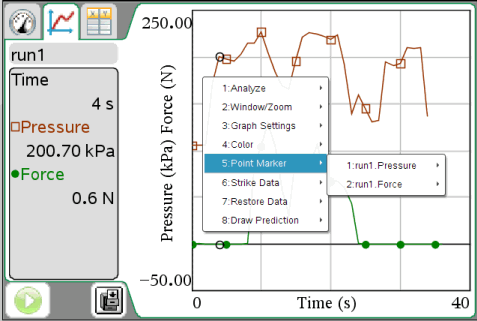

At vælge punktmarkører

Bemærk: Hvis der kun er én afhængig variabel-kolonne, kommer punktmarkøren lige efter datasættets navn og kolonnens navn. Ellers har punktmarkøren en menu.

Punktmarkøren ændres til den valgte indstilling.

At vælge en uafhængig variabel-kolonne

Brug valgmuligheden 'Vælg kolonne for X-akse' til at vælge den kolonne, der bruges som den uafhængige variabel, når data graftegnes. Denne kolonne bruges til alle grafer.

Navnet på x-aksen på grafen ændres, og der flyttes rundt på grafen, idet den nye uafhængige variabel bruges til at plotte data.

At vælge en afhængig variabel-kolonne

Brug valgmuligheden 'Vælg kolonne for Y-akse' til at vælge hvilken afhængig variabel-kolonne, der skal plottes på de(n) viste graf(er).

At vise og skjule detaljer

Du kan skjule dele af skærmen for at få en større visning af skærmbilledet.

Det følgende eksempel viser skærmbilleder, hvor detaljer vises.

For at skjule detaljer:

Menuen ændres fra 'Skjul detaljer' til 'Vis detaljer'.

Følgende dele af skærmbilledet skjules:

For at vise detaljer:
