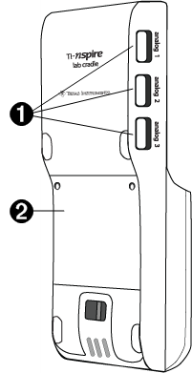

Ports analogiques. Les trois ports analogiques BT utilisés pour connecter les capteurs analogiques. L'autre côté de l'interface dispose de deux ports numériques pour les capteurs numériques.

Panneau de cache et le compartiment de la batterie. Le compartiment correspond à l'emplacement de la batterie rechargeable. Deux vis cruciformes sont utilisées pour fixer le cache à l'interface d'acquisition.-

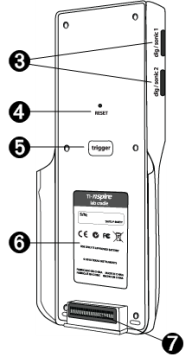

Ports numériques. Deux ports numériques utilisés pour connecter des capteurs numériques.

Bouton de réinitialisation. Appuyez sur ce bouton pour redémarrer le système d'exploitation si l'interface d'acquisition ne répond pas aux commandes. Les données peuvent être perdues lors du redémarrage de l'interface d'acquisition Lab Cradle.

Déclencheur. L'une des méthodes pour acquérir des données depuis un capteur connecté est d'appuyer sur ce bouton. Utilisez ce déclencheur lorsque vous utilisez l'interface d'acquisition Lab Cradle comme un outil autonome d'acquisition de données.

Étiquette. Affiche le numéro de série et d'autres informations matérielles.

Connecteur de transfert pour unité. Utilisé pour connecter l'unité et l'interface d'acquisition Lab Cradle lors de l'acquisition ou du transfert de données.
