Cómo trabajar con tipos de diagrama categóricos
Es posible ordenar y agrupar los datos mediante los tipos de diagrama categóricos:
• | Gráfico de puntos |
• | Diagrama de barras |
• | Gráfico circular |
Los tipos de diagrama categóricos pueden usarse para comparar la representación de datos en diferentes diagramas. Cuando se usan las mismas variables (lista) para un gráfico de puntos y un diagrama de barras o gráfico circular en un problema, al seleccionar un punto o segmento de datos en uno de los diagramas se seleccionan los datos puntuales, el segmento o la barra correspondientes en todos los demás diagramas que incluyen la variable.
El tipo de diagrama predeterminado para los datos categóricos es el gráfico de puntos.
Cuando se grafica una variable, el valor de cada celda se representa como un punto, y los puntos se apilan en el punto del eje que corresponde al valor de la celda.
1. | En Listas y Hoja de Cálculo, cree una hoja de cálculo que incluya, al menos, una columna de valores de cadena que puedan usarse como categorías de datos. |
Nota: Para escribir una cadena en Listas y Hoja de Cálculo, encierre los caracteres entre comillas.
2. | Agregue una página de Datos y Estadísticas al problema. |
Notas:
- | También es posible usar la herramienta Gráfico rápido de Listas y Hojas de Cálculo para agregar automáticamente una página de Datos y Estadísticas y diagramar la columna seleccionada. |
- | La nueva área de trabajo de Datos y Estadísticas muestra un diagrama de casos predeterminado con una leyenda, el nombre de la variable y puntos de datos sin diagramar para la variable. Es posible hacer clic en el nombre de la variable en la leyenda para seleccionar otra variable para la vista previa o arrastrar un dato puntual predeterminado hacia un eje para graficar la variable actual. |
3. | Mueva el cursor cerca del centro de cualquiera de los ejes y haga clic en la región Agregar lista. Aparece la lista de variables. |
4. | Haga clic en la lista que contiene las categorías que desea usar para ordenar los datos. |
En el área de trabajo se diagrama un gráfico de puntos. La aplicación etiqueta el eje con el nombre de la variable y muestra un punto para cada instancia de una categoría.
5. | Explore los datos graficados. |
- | Desplace el mouse sobre un punto del diagrama para mostrar los valores de los datos. |
- | Haga clic en un punto para seleccionarlo. Haga clic en el punto una segunda vez para deseleccionarlo o quitarlo de una selección de varios puntos. |
- | Active la herramienta Trazado de gráfico y presione ◄ o ► para desplazarse a través de los puntos de datos del diagrama en el orden de la lista. Los puntos muestran un diseño en negrita al desplazarse a través de ellos en modo de trazado. |
Tal como los gráficos de puntos, los diagramas de barras muestran datos categóricos. La longitud de una barra representa el número de casos en la categoría.
1. | Haga clic en la región Agregar variable en uno de los ejes y seleccione el nombre de una variable categórica. Para obtener más información, consulte Cómo crear un gráfico de puntos. |
2. | En el menú Tipos de diagrama, seleccione Diagrama de barras. |

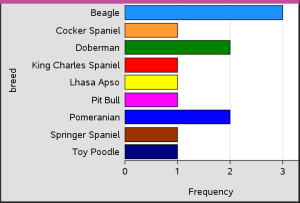

El gráfico de puntos cambia a una representación de los datos en barras.
3. | Explore los datos en el diagrama. |
- | Desplace el mouse sobre una barra para ver un resumen de la categoría (la cantidad de casos y el porcentaje entre todas las categorías). |
- | Active la herramienta Trazado de gráfico y presione ◄ o ► para desplazarse por las barras y ver la información de resumen. |
1. | En una página nueva de Datos y Estadísticas, cree una gráfica de barras con frecuencia o un resumen de datos seleccionando Agregar variable X en el menú Propiedades del diagrama. |
Nota: También puede crear un diagrama de barras con frecuencia al seleccionar Agregar variable con lista de resumen en el menú de contexto de la región Agregar variable de un eje.
2. | Seleccione la variable deseada entre las opciones emergentes. |
3. | Configure la altura de las barras con la variable de resumen seleccionando Agregar lista de resumen en el menú Propiedades del diagrama. |
4. | Seleccione la lista de resumen entre las opciones emergentes. |

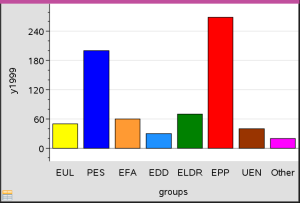

La gráfica de barras aparece en el área de trabajo. El icono en la esquina inferior izquierda indica que este diagrama fue generado a partir de un resumen de datos.
5. | Desplace el mouse sobre una barra para ver un resumen de la categoría o use la herramienta Trazado de gráfico en el menú Analizar para desplazarse por todas las barras y mostrar los resúmenes. |

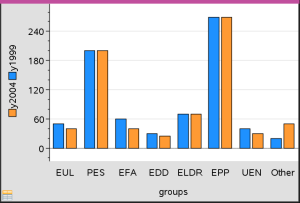

6. | (Opcional) Agregue listas de resumen para crear un diagrama de barras comparativo. |
Los gráficos circulares representan datos categóricos en un diseño circular y usan un segmento de la proporción adecuada para cada categoría.
1. | Cree un gráfico de puntos en el área de trabajo. |
2. | En el menú Tipos de diagrama, haga clic en Gráfico circular. |

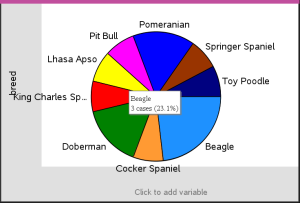

Los puntos se mueven por categoría a los segmentos del gráfico circular.
3. | Desplace el mouse sobre un segmento para ver el resumen de la categoría o use la herramienta Trazado de gráfico en el menú Analizar para desplazarse por todos los segmentos y mostrar todos los resúmenes. El resumen muestra la cantidad de casos para la categoría y el porcentaje entre todos los casos. |
Nota: Puede cambiar a un gráfico circular desde un diagrama de barras que ha sido generado a partir de un resumen de datos.
Esto se puede usar para explorar datos en una tabla bidireccional.

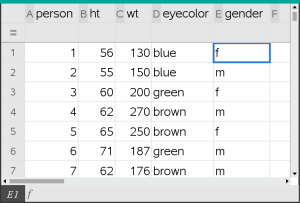

1. | Introduzca los datos sin procesar en una página de Listas y Hoja de Cálculo. |
2. | En el menú Insertar en la barra de herramientas, haga clic en Datos y Estadísticas. |

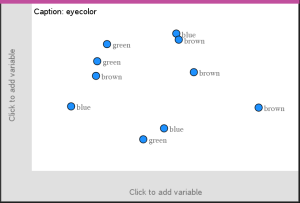

Nota: La pantalla puede variar en función de los datos que introduzca usted.
3. | Seleccione el campo Hacer clic para agregar variable y seleccione color de ojos como la variable para el eje x. |
4. | En el menú Tipo de diagrama, haga clic en Diagrama de barras. |

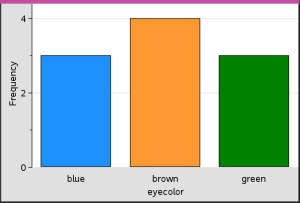

La frecuencia de los datos del color de ojos se traza en la gráfica.

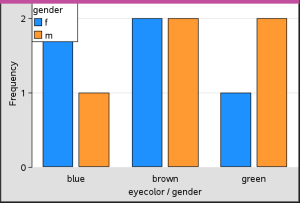

5. | Para dividir los datos de color de ojos según el género, haga clic en el menú Propiedades del diagrama, haga clic en Dividir las categorías por variable y, a continuación, haga clic en género. |
Puede usar una división categórica para ordenar los valores diagramados en un eje.
1. | Abra un problema que incluye una página de Listas y Hoja de Cálculo o cree datos para diagramarlos en la aplicación Listas y Hoja de Cálculo. |

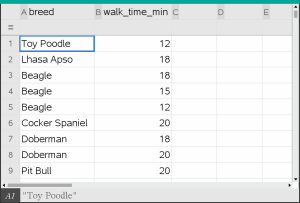

En este ejemplo, las listas contienen información acerca de razas de perros y la caminata diaria.
2. | Haga clic en la columna de letra (B). |
3. | En el menú Datos de Listas y Hoja de Cálculo, haga clic en la herramienta Gráfico rápido. |

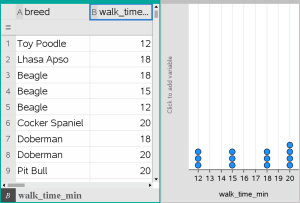

La herramienta Gráfico rápido agrega una página de Datos y Estadísticas. Datos y Estadísticas diagrama la variable y etiqueta el eje horizontal.
4. | Para graficar los datos numéricos de cada categoría, desplace el mouse sobre la región Agregar variable próxima al centro del eje vertical y haga clic en la información de herramientas Haga clic o presione Entrar para agregar una variable. |
Se muestra la lista de variables disponibles.

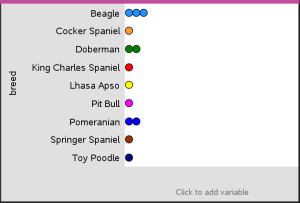

5. | En la lista de variables, haga clic en el nombre de la variable de categoría. |

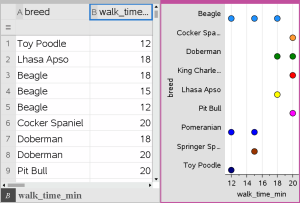

Datos y Estadísticas etiqueta el eje vertical y diagrama los datos numéricos para cada categoría.
