TI-Nspire™ CX II: comandos para dibujar

Este es un documento suplementario de la Guía de referencia de TI-Nspire™ y de la Guía de referencia de TI-Nspire™ CAS. Todos los comandos de TI-Nspire™ CX II se incorporarán y publicarán en la versión 5.1 de la Guía de referencia de TI-Nspire™ y de la Guía de referencia de TI-Nspire™ CAS.

Cómo programar gráficos

Se han agregado nuevos comandos en los dispositivos portátiles TI-Nspire™ CX II y en las aplicaciones de escritorio TI-Nspire™ para la programación de gráficos.

Los dispositivos portátiles TI-Nspire™ CX II cambiarán a este modo de gráficos mientras ejecutan los comandos de gráficos y volverán al contexto en donde se ejecutó el programa después de que se complete el programa.

La pantalla mostrará “Running...” en la barra superior mientras se ejecuta el programa. Mostrará “Finished” cuando se complete el programa. La presión de cualquier tecla hará que el sistema haga una transición fuera del modo de gráficos.

•

La transición al modo de gráficos se activa automáticamente cuando se detecta uno de los comandos de Dibujar (gráficos) durante la ejecución del programa TI-Basic.

•

Esta transición solo sucede al ejecutar un programa desde la calculadora, en un documento o una calculadora en el Bloc de Notas.

•

La transición fuera del modo de gráficos sucede cuando termina el programa.

•

El modo de gráficos solo se está disponible en dispositivos portátiles TI-Nspire™ CX II y en la vista de dispositivos portátiles TI-Nspire™ CX II. Significa que no se está disponible en la vista de documentos de computadora o PublishView (.tnsp) en el escritorio ni en iOS.

Si se detecta un comando de gráficos mientras se ejecuta un programa TI-Basic desde el contexto incorrecto, se muestra un mensaje de error y el programa TI-Basic termina.

Pantalla de gráficos

La pantalla de gráficos tendrá un encabezado en la parte superior de la pantalla en donde los comandos de gráficos no pueden escribir.

El área para dibujar de la pantalla de gráficos se borrará (color = 255,255,255) cuando se inicie la pantalla de gráficos.

Pantalla de gráficos	Predeterminado
Altura	212
Anchura	318
Color	blanco: 255,255,255

Vista y configuraciones predeterminadas

•

Los iconos de estado en la barra superior (estado de batería, estado de modo de evaluación, indicador de la red, etc.) no estarán visibles mientras se ejecute un programa de gráficos.

•

Color predeterminado para dibujar: Negro (0,0,0)

•

Estilo de pluma predeterminado: normal, liso

Espesor: 1 (delgado), 2 (normal), 3 (más grueso)

Estilo: 1 (liso), 2 (punteado), 3 (línea discontinua)

•

Todos los comandos para dibujar utilizarán el color actual y las configuraciones de pluma; ya sea los valores predeterminados o aquellos que se establecen con los comandos de TI-Basic.

•

La fuente del texto es fija y no se puede cambiar.

•

Cualquier salida a la pantalla de gráficos se dibujará dentro de una ventana de recorte que es del tamaño del área para dibujar de la pantalla de gráficos. No se dibujará ninguna salida dibujada que se extienda fuera del área para dibujar de la pantalla de gráficos recortada. No se mostrará ningún mensaje de error.

•

Todas las coordenadas x, y especificadas para los comandos de dibujo se definen para que 0,0 se encuentre en la parte superior del área para dibujar de la pantalla de gráficos.

Excepciones:

DrawText usa las coordenadas en la esquina inferior izquierda de la caja vinculante del texto.

SetWindow usa la esquina inferior izquierda de la pantalla

•

Todos los parámetros de los comandos se pueden proporcionar como expresiones que evalúan un número, el cual se redondea al número entero más cercano.

Mensajes de errores de la pantalla de gráficos

Si falla la validación, se muestra un mensaje de error.

Mensaje de error	Descripción	Vista

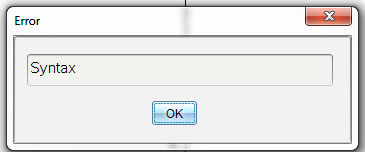

Error Sintaxis	Si el verificador de sintaxis detecta cualquier error de sintaxis, se muestra un mensaje de error e intenta colocar el cursor cerca del primer error para que usted lo pueda corregir.

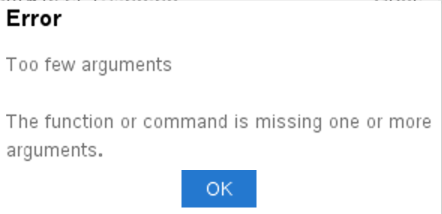

Error Muy pocos argumentos	A la función o al comando le falta un argumento o más

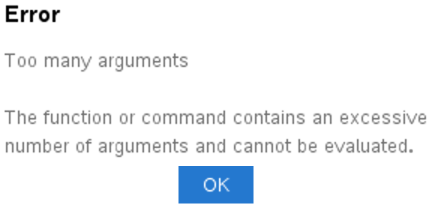

Error Demasiados argumentos	La función o el comando contiene una cantidad excesiva de argumentos y no se puede evaluar.

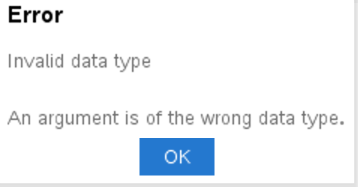

Error Tipo de datos no válido	Un argumento es del tipo de datos incorrecto.

Comandos no válidos mientras está en modo de gráficos

No se permiten algunos comandos una vez que el programa cambia al modo de gráficos. Si estos comandos se detectan mientras está en modo de gráficos, se mostrará un error y se terminará el programa.

Comando rechazado	Mensaje de error
Solicitar	No se puede ejecutar la solicitud en modo gráfico
Solicitar cadena	No se puede ejecutar RequestStr en modo gráfico
Texto	No se puede ejecutar texto en modo gráfico

Los comandos que imprimen texto en la calculadora, disp y dispAt, serán comandos compatibles en el contexto de gráficos. El texto de estos comandos se enviará a la pantalla de la calculadora (no a gráficos) y estará visible después de que el programa salga y el sistema vuelva a la aplicación de Calculadora.

C

Borrar	Catálogo > CXII
Borra x, y, ancho, alto Borra toda la pantalla si no se especifican parámetros. Si se especifican x, y, ancho y alto, se borrará el rectángulo definido por los parámetros.	Borrar Borra toda la pantalla Borrar 10,10,100,50 Borra un área de rectángulo con la esquina superior izquierda en (10, 10), ancho de 100 y alto de 50

Borrar

Catálogo >
CXII

Borra x, y, ancho, alto

Borra toda la pantalla si no se especifican parámetros.

Si se especifican x, y, ancho y alto, se borrará el rectángulo definido por los parámetros.

Borrar

Borra toda la pantalla

Borrar 10,10,100,50

Borra un área de rectángulo con la esquina superior izquierda en (10, 10), ancho de 100 y alto de 50

D

DrawArc	Catálogo > CXII
DrawArc x, y, ancho, alto, startAngle, arcAngle Dibuja un arco dentro del rectángulo vinculante definido con los ángulos iniciales y de arco proporcionados. x, y: coordenada superior izquierda del rectángulo vinculante ancho, alto: dimensiones del rectángulo vinculante El "ángulo arco" define el barrido del arco. Estos parámetros se pueden suministrar como expresiones que evalúan un número que se redondea al próximo número entero.	DrawArc 20,20,100,100,0,90 DrawArc 50,50,100,100,0,180
Consulte también: FillArc

DrawArc

Catálogo >
CXII

DrawArc x, y, ancho, alto, startAngle, arcAngle

Dibuja un arco dentro del rectángulo vinculante definido con los ángulos iniciales y de arco proporcionados.

x, y: coordenada superior izquierda del rectángulo vinculante

ancho, alto: dimensiones del rectángulo vinculante

El "ángulo arco" define el barrido del arco.

Estos parámetros se pueden suministrar como expresiones que evalúan un número que se redondea al próximo número entero.

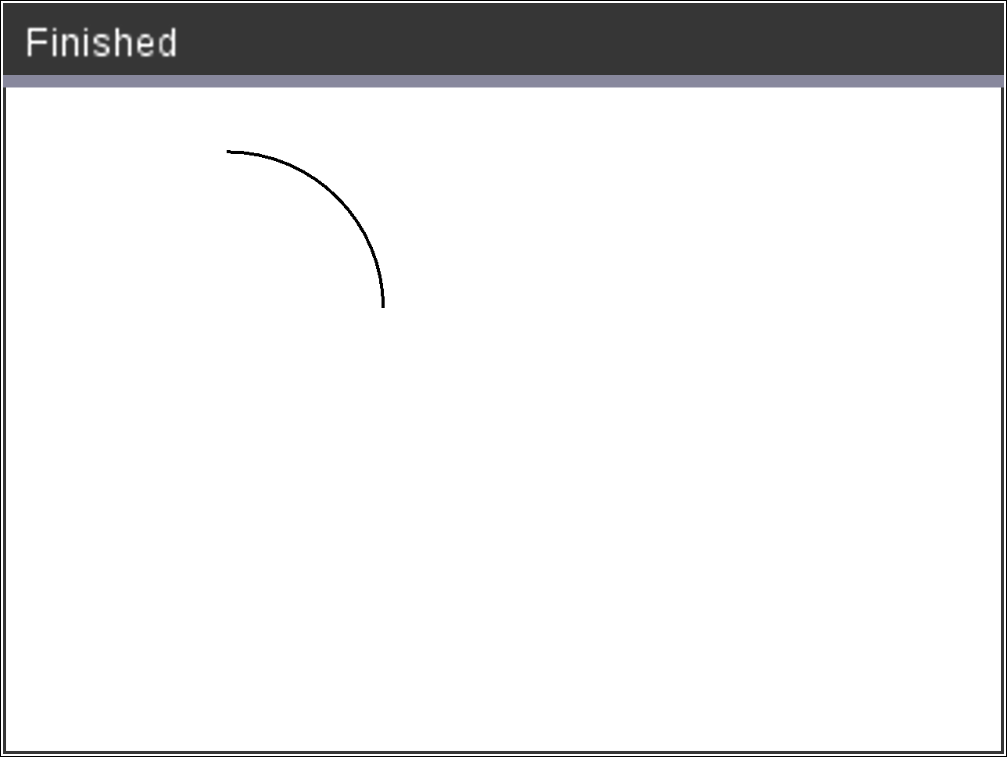

DrawArc 20,20,100,100,0,90

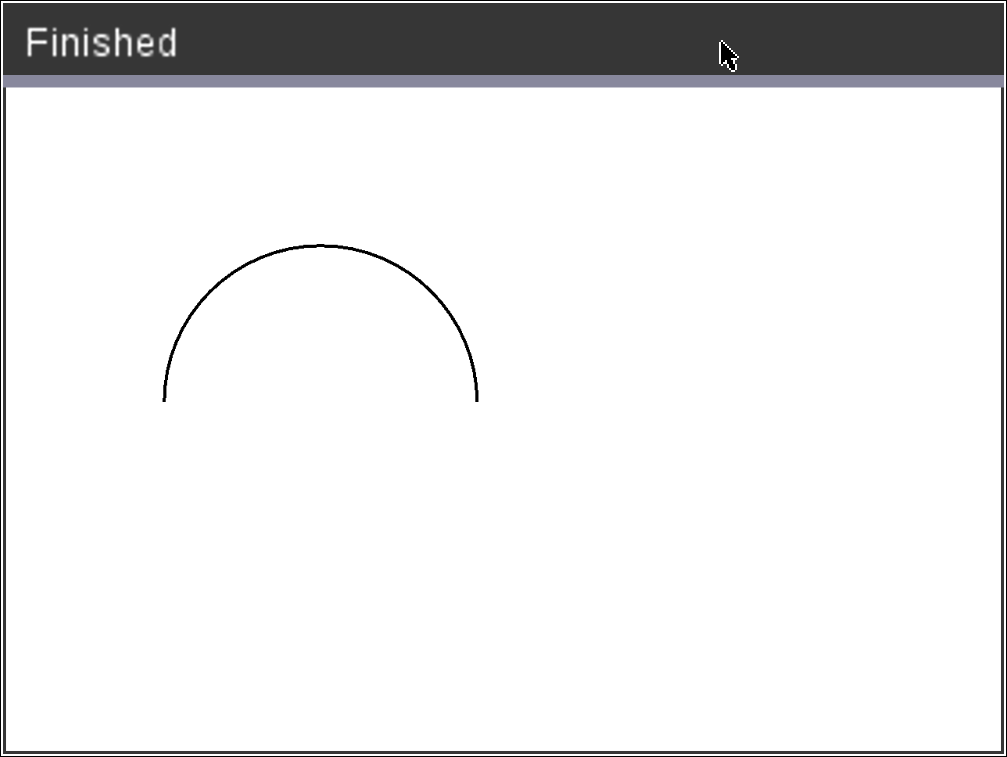

DrawArc 50,50,100,100,0,180

Consulte también: FillArc

DrawCircle	Catálogo > CXII
DrawCircle x, y, radio x, y: coordenada del centro radio: radio del círculo	DrawCircle 150,150,40
Consulte también: FillCircle

DrawCircle

Catálogo >
CXII

DrawCircle x, y, radio

x, y: coordenada del centro

radio: radio del círculo

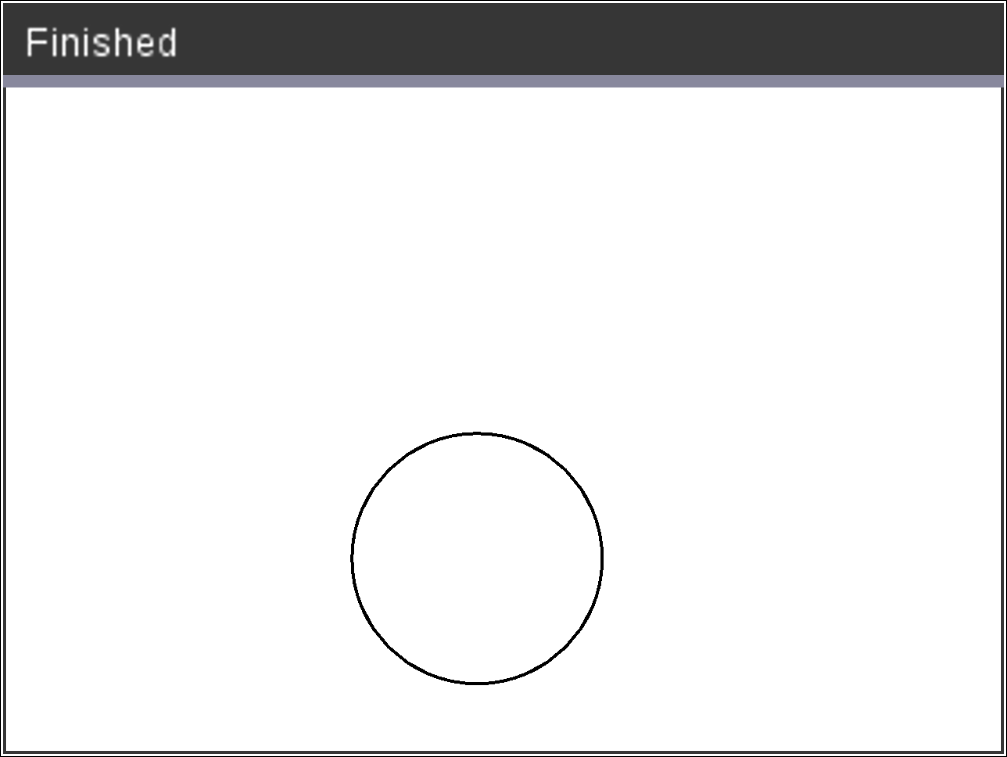

DrawCircle 150,150,40

Consulte también: FillCircle

DrawLine	Catálogo > CXII
DrawLine x1, y1, x2, y2 Dibuja una línea de x1, y1, x2, y2. Expresiones que evalúan un número, el cual se redondea al número entero más cercano. Límites de pantalla: Si las coordenadas especificadas provocan que cualquier parte de la línea se dibuje fuera de la pantalla de gráficos, se recortará esa parte de la línea y no se mostrará un mensaje de error.	DrawLine 10,10,150,200

DrawLine

Catálogo >
CXII

DrawLine x1, y1, x2, y2

Dibuja una línea de x1, y1, x2, y2.

Expresiones que evalúan un número, el cual se redondea al número entero más cercano.

Límites de pantalla: Si las coordenadas especificadas provocan que cualquier parte de la línea se dibuje fuera de la pantalla de gráficos, se recortará esa parte de la línea y no se mostrará un mensaje de error.

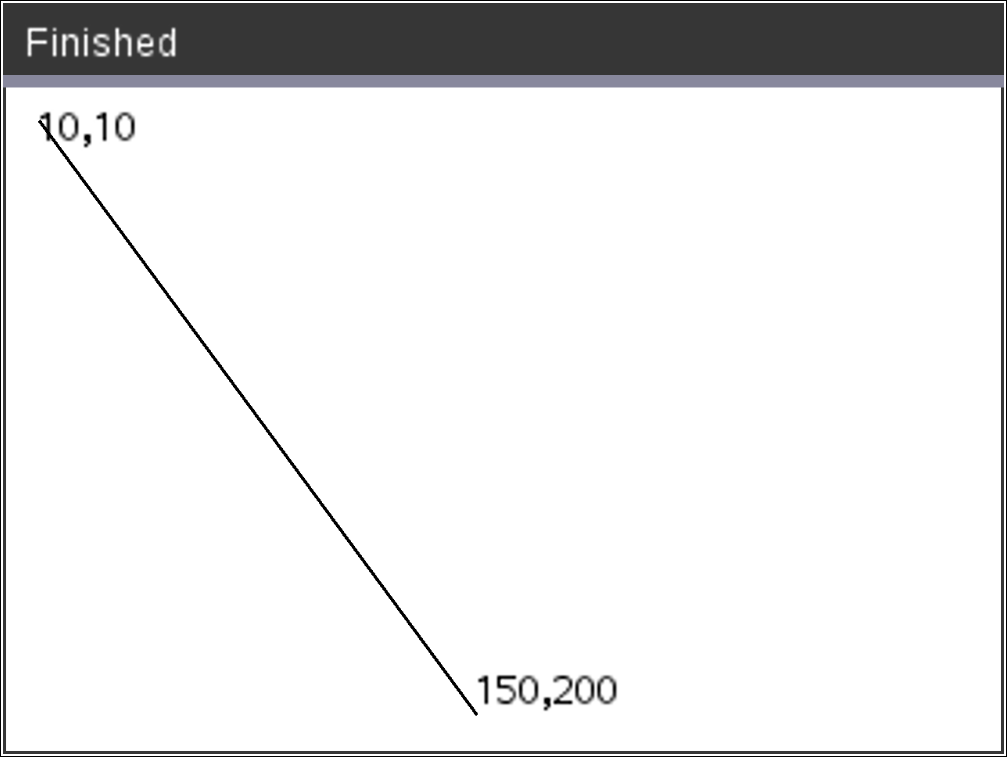

DrawLine 10,10,150,200

DrawPoly	Catálogo > CXII
Los comandos tienen dos variantes: DrawPoly xlist, ylist o DrawPoly x1, y1, x2, y2, x3, y3...xn, yn Nota: DrawPoly xlist, ylist La forma conectará x1, y1 a x2, y2, x2, y2 a x3, y3 etc. Nota: DrawPoly x1, y1, x2, y2, x3, y3...xn, yn xn, yn NO se conectará automáticamente a x1, y1. Expresiones que evalúan una lista de flotantes reales xlist, ylist Expresiones que evalúan una sola flotación real x1, y1...xn, yn = coordenadas para vértices de polígono Nota: DrawPoly: Dimensiones de tamaño de entrada (ancho/alto) relacionadas con las líneas dibujadas. Las líneas se dibujan en una caja vinculante alrededor de la coordenada especificada y las dimensiones como el tamaño real del polígono dibujado serán más grandes que el ancho y alto.	xlist:={0,200,150,0} ylist:={10,20,150,10} DrawPoly xlist,ylist DrawPoly 0,10,200,20,150,150,0,10
Consulte también: FillPoly

DrawPoly

Catálogo >
CXII

Los comandos tienen dos variantes:

DrawPoly xlist, ylist

DrawPoly x1, y1, x2, y2, x3, y3...xn, yn

Nota: DrawPoly xlist, ylist
La forma conectará x1, y1 a x2, y2, x2, y2 a x3, y3 etc.

Nota: DrawPoly x1, y1, x2, y2, x3, y3...xn, yn
xn, yn NO se conectará automáticamente a x1, y1.

Expresiones que evalúan una lista de flotantes reales
xlist, ylist

Expresiones que evalúan una sola flotación real
x1, y1...xn, yn = coordenadas para vértices de polígono

Nota: DrawPoly: Dimensiones de tamaño de entrada (ancho/alto) relacionadas con las líneas dibujadas.
Las líneas se dibujan en una caja vinculante alrededor de la coordenada especificada y las dimensiones como el tamaño real del polígono dibujado serán más grandes que el ancho y alto.

xlist:={0,200,150,0}

ylist:={10,20,150,10}

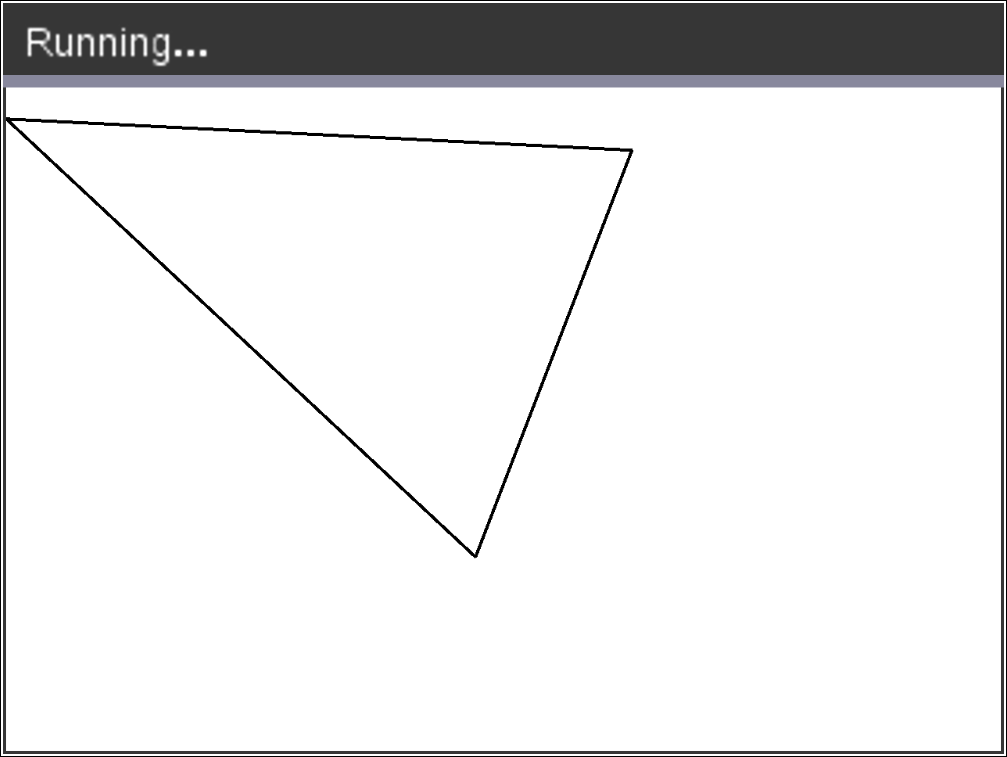

DrawPoly xlist,ylist

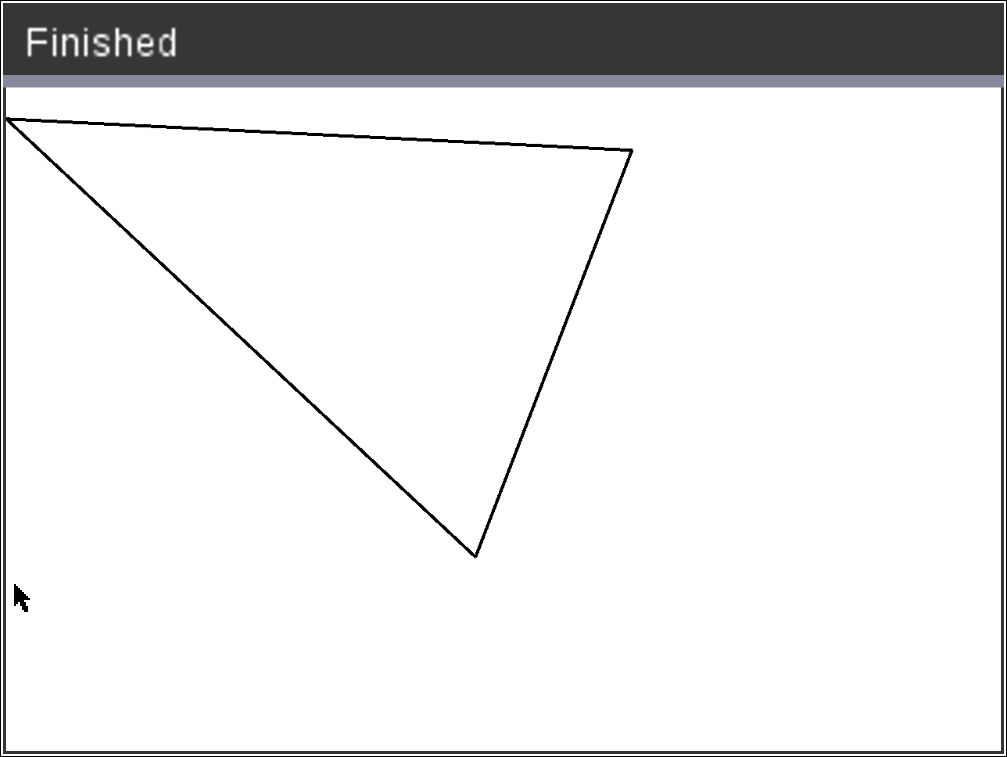

DrawPoly 0,10,200,20,150,150,0,10

Consulte también: FillPoly

DrawRect	Catálogo > CXII
DrawRect x, y, ancho, alto x, y: coordenada superior izquierda de rectángulo ancho, alto: ancho y alto del rectángulo (rectángulo dibujado hacia abajo y a la derecha desde la coordenada inicial). Nota: Las líneas se dibujan en una caja vinculante alrededor de la coordenada especificada y las dimensiones como el tamaño real del rectángulo dibujado serán más grandes que el ancho y alto indicados.	DrawRect 25,25,100,50
Consulte también: FillRect

DrawRect

Catálogo >
CXII

DrawRect x, y, ancho, alto

x, y: coordenada superior izquierda de rectángulo

ancho, alto: ancho y alto del rectángulo (rectángulo dibujado hacia abajo y a la derecha desde la coordenada inicial).

Nota: Las líneas se dibujan en una caja vinculante alrededor de la coordenada especificada y las dimensiones como el tamaño real del rectángulo dibujado serán más grandes que el ancho y alto indicados.

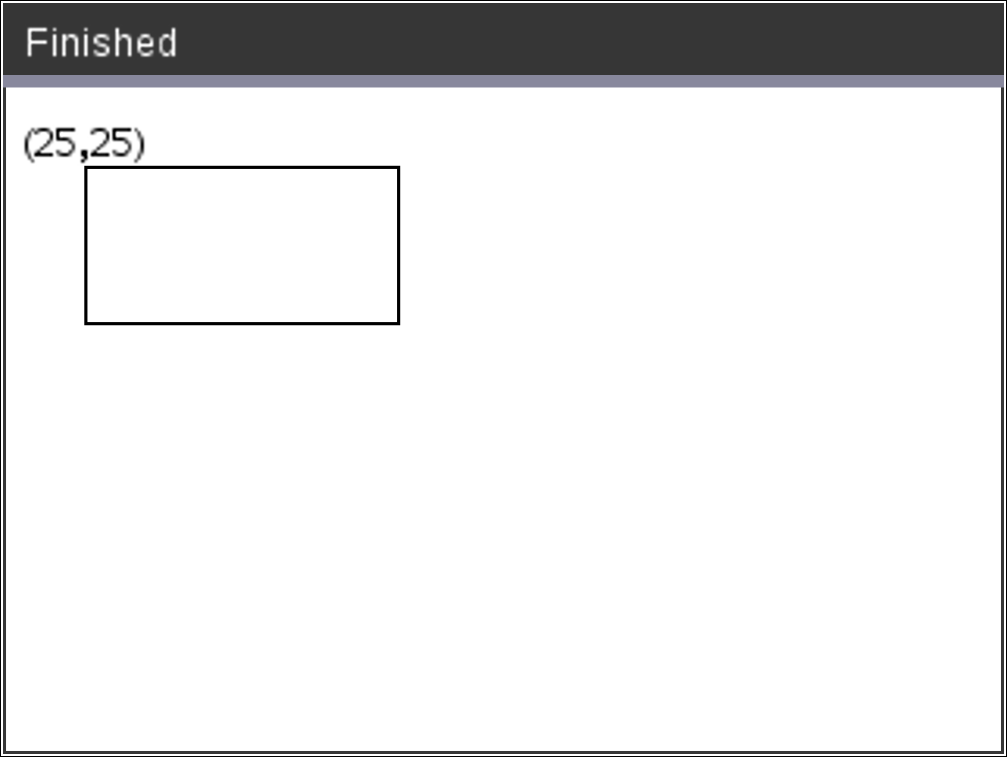

DrawRect 25,25,100,50

Consulte también: FillRect

DrawText	Catálogo > CXII
DrawText x, y, exprOrString1 [,exprOrString2]... x, y: coordenada de salida de texto Dibuja el texto en exprOrString en la ubicación de coordenadas x, y especificadas. Las reglas de exprOrString son las mismas que para Disp: DrawText puede tomar varios argumentos.	DrawText 50,50,"Hello World"

DrawText

Catálogo >
CXII

DrawText x, y, exprOrString1 [,exprOrString2]...

x, y: coordenada de salida de texto

Dibuja el texto en exprOrString en la ubicación de coordenadas x, y especificadas.

Las reglas de exprOrString son las mismas que para Disp: DrawText puede tomar varios argumentos.

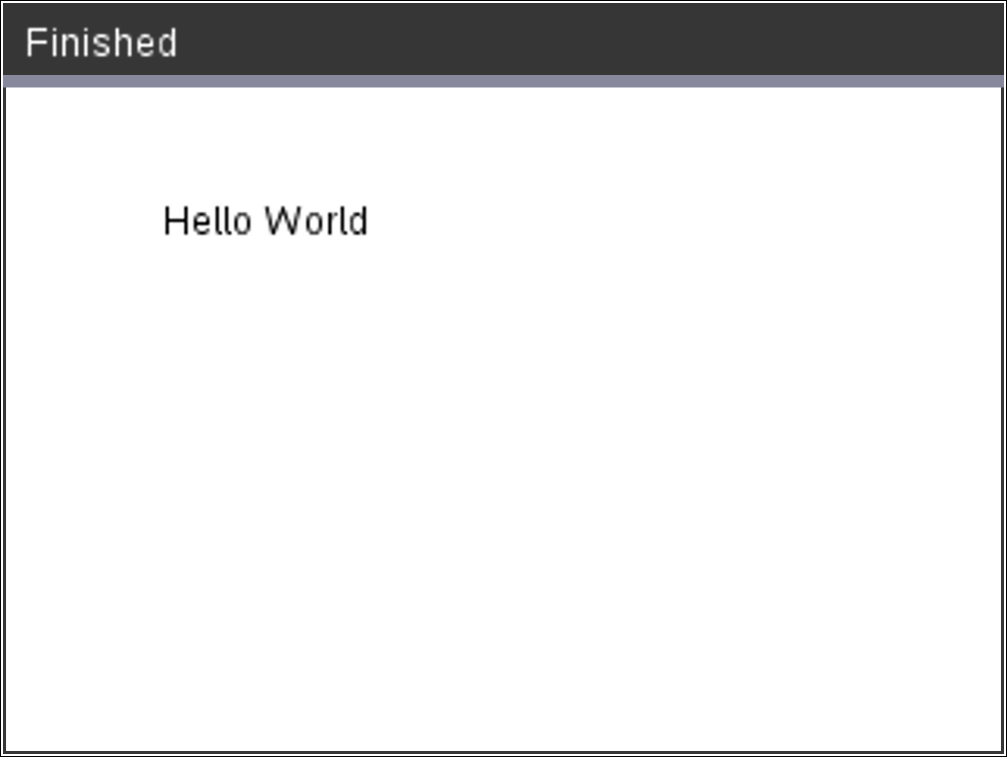

DrawText 50,50,"Hello World"

F

FillArc	Catálogo > CXII
FillArc x, y, ancho, alto de startAngle, arcAngle x, y: coordenada superior izquierda del rectángulo vinculante Dibuja y llena un arco dentro del rectángulo vinculante definido con los ángulos iniciales y de arco proporcionados. El color de relleno predeterminado es negro. El comando SetColor puede establecer el color de relleno El "ángulo arco" define el barrido del arco	FillArc 50,50,100,100,0,180

FillArc

Catálogo >
CXII

FillArc x, y, ancho, alto de startAngle, arcAngle

x, y: coordenada superior izquierda del rectángulo vinculante

Dibuja y llena un arco dentro del rectángulo vinculante definido con los ángulos iniciales y de arco proporcionados.

El color de relleno predeterminado es negro. El comando SetColor puede establecer el color de relleno

El "ángulo arco" define el barrido del arco

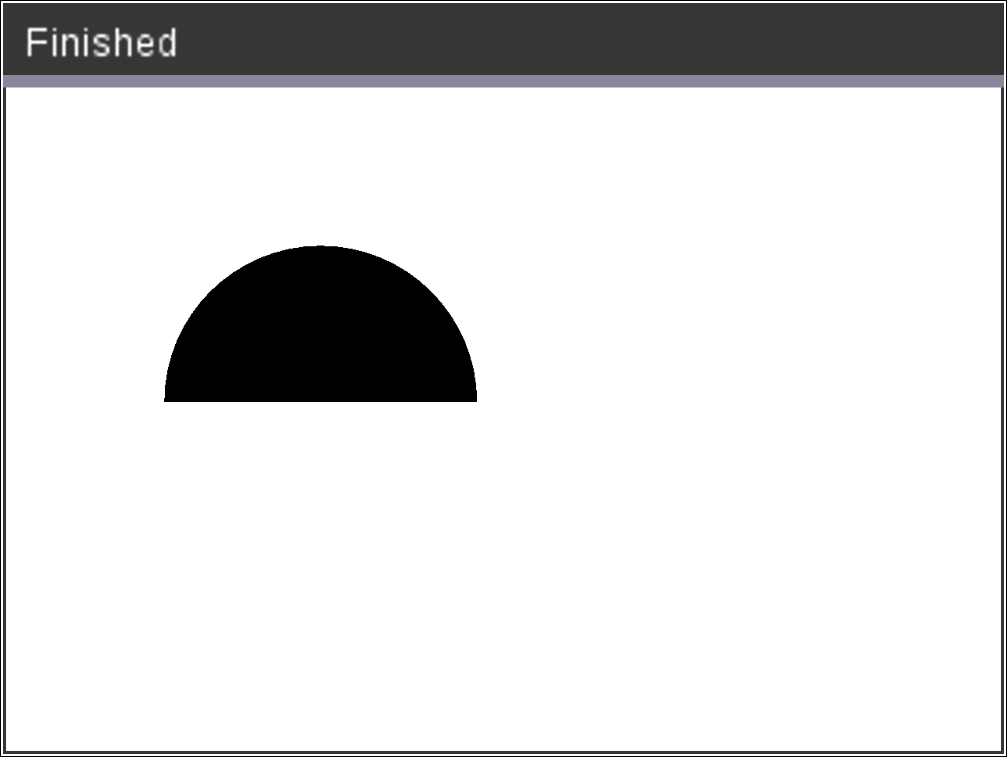

FillArc 50,50,100,100,0,180

FillCircle	Catálogo > CXII
FillCircle x, y, radio x, y: coordenada del centro Dibuja y llena un círculo en el centro especificado con el radio especificado. El color de relleno predeterminado es negro. El comando SetColor puede establecer el color de relleno.	FillCircle 150,150,40 ¡Aquí!

FillCircle

Catálogo >
CXII

FillCircle x, y, radio

x, y: coordenada del centro

Dibuja y llena un círculo en el centro especificado con el radio especificado.

El color de relleno predeterminado es negro. El comando SetColor puede establecer el color de relleno.

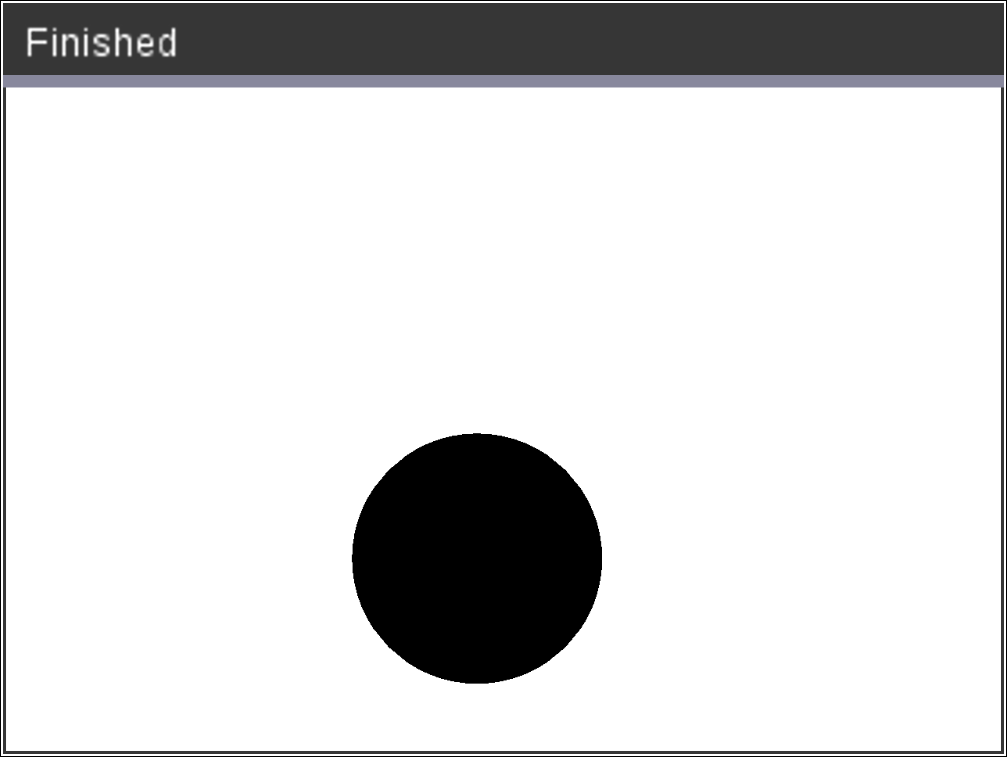

FillCircle 150,150,40

¡Aquí!

FillPoly	Catálogo > CXII
FillPoly xlist, ylist o FillPoly x1, y1, x2, y2, x3, y3...xn, yn Nota: La línea y el color se especifican con SetColor y SetPen	xlist:={0,200,150,0} ylist:={10,20,150,10} FillPoly xlist, ylist FillPoly 0,10,200,20,150,150,0,10

FillPoly

Catálogo >
CXII

FillPoly xlist, ylist

FillPoly x1, y1, x2, y2, x3, y3...xn, yn

Nota: La línea y el color se especifican con SetColor y SetPen

xlist:={0,200,150,0}

ylist:={10,20,150,10}

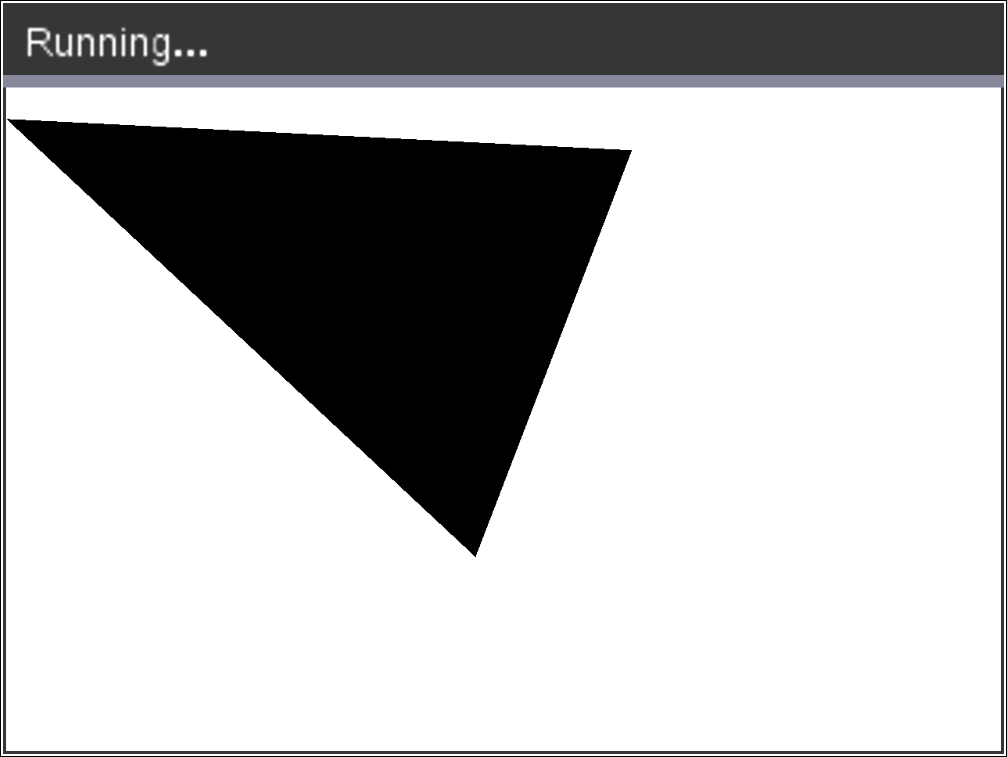

FillPoly xlist, ylist

FillPoly 0,10,200,20,150,150,0,10

FillRect	Catálogo > CXII
FillRect x, y, ancho, alto x, y: coordenada superior izquierda de rectángulo ancho, alto: ancho y alto del rectángulo Dibuja y llena un rectángulo con la esquina superior izquierda en las coordenadas especificadas en (x,y) El color de relleno predeterminado es negro. El comando SetColor puede establecer el color de relleno Nota: La línea y el color se especifican con SetColor y SetPen	FillRect 25,25,100,50

FillRect

Catálogo >
CXII

FillRect x, y, ancho, alto

x, y: coordenada superior izquierda de rectángulo

ancho, alto: ancho y alto del rectángulo

Dibuja y llena un rectángulo con la esquina superior izquierda en las coordenadas especificadas en (x,y)

El color de relleno predeterminado es negro. El comando SetColor puede establecer el color de relleno

Nota: La línea y el color se especifican con SetColor y SetPen

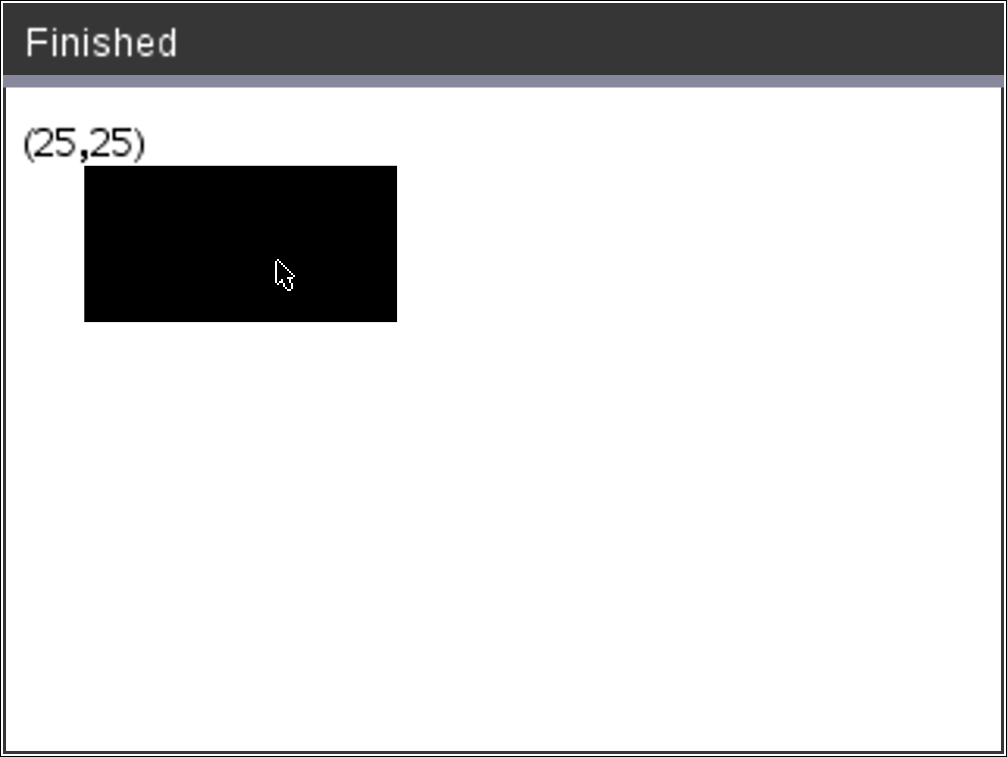

FillRect 25,25,100,50

G

getPlatform()	Catálogo > CXII
getPlatform() Devuelve: "dt" en las aplicaciones de software de escritorio "hh" en los dispositivos portátiles TI-Nspire™ CX "ios" en la aplicación TI-Nspire™ CX iPad®

getPlatform()

Catálogo >
CXII

getPlatform()

Devuelve:
"dt" en las aplicaciones de software de escritorio
"hh" en los dispositivos portátiles TI-Nspire™ CX
"ios" en la aplicación TI-Nspire™ CX iPad®

P

PaintBuffer	Catálogo > CXII
PaintBuffer Pinta el búfer de gráficos en la pantalla Este comando se utiliza con UseBuffer para aumentar la velocidad de visualización en pantalla cuando el programa genere varios objetos gráficos.	UseBuffer For n,1,10 x:=randInt(0,300) y:=randInt(0,200) radio:=randInt(10,50) Wait 0.5 DrawCircle x,y,radio EndFor PaintBuffer Este programa muestra los 10 círculos al mismo tiempo. Si se elimina el comando "UseBuffer", se muestra cada círculo como se dibuja.
Consulte también: UseBuffer

PaintBuffer

Catálogo >
CXII

PaintBuffer

Pinta el búfer de gráficos en la pantalla

Este comando se utiliza con UseBuffer para aumentar la velocidad de visualización en pantalla cuando el programa genere varios objetos gráficos.

UseBuffer

For n,1,10

x:=randInt(0,300)

y:=randInt(0,200)

radio:=randInt(10,50)

Wait 0.5

DrawCircle x,y,radio

EndFor

PaintBuffer

Este programa muestra los 10 círculos al mismo tiempo.

Si se elimina el comando "UseBuffer", se muestra cada círculo como se dibuja.

Consulte también: UseBuffer

PlotXY	Catálogo > CXII
PlotXY x, y, forma x, y: coordenada para graficar la forma forma: número entre 1 y 13 para especificar la forma 1 - Círculo llenado 2 - Círculo vacío 3 - Cuadrado llenado 4 - Cuadrado vacío 5 - Cruz 6 - Más 7 - Delgado 8 - punto medio, sólido 9 - punto medio, vacío 10 - punto grande, sólido 11 - punto grande, vacío 12 - punto más grande, sólido 13 - punto más grande, vacío	PlotXY 100,100,1 For n,1,13 DrawText 1+22n,40,n PlotXY 5+22n,50,n EndFor

PlotXY

Catálogo >
CXII

PlotXY x, y, forma

x, y: coordenada para graficar la forma

forma: número entre 1 y 13 para especificar la forma

1 - Círculo llenado

2 - Círculo vacío

3 - Cuadrado llenado

4 - Cuadrado vacío

5 - Cruz

6 - Más

7 - Delgado

8 - punto medio, sólido

9 - punto medio, vacío

10 - punto grande, sólido

11 - punto grande, vacío

12 - punto más grande, sólido

13 - punto más grande, vacío

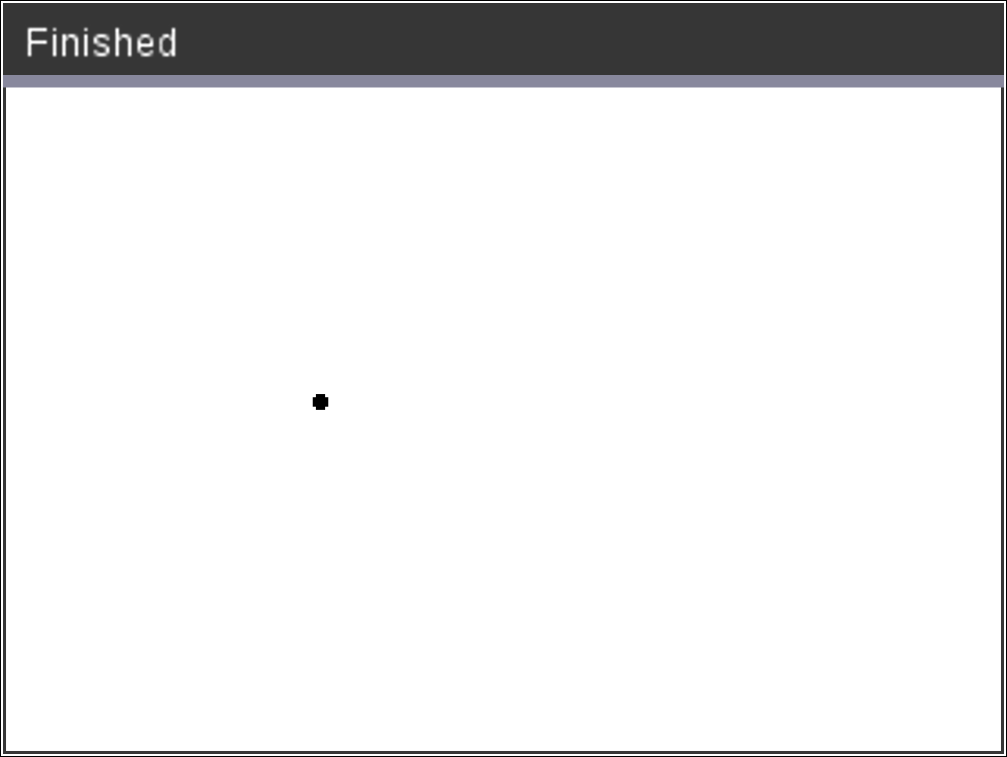

PlotXY 100,100,1

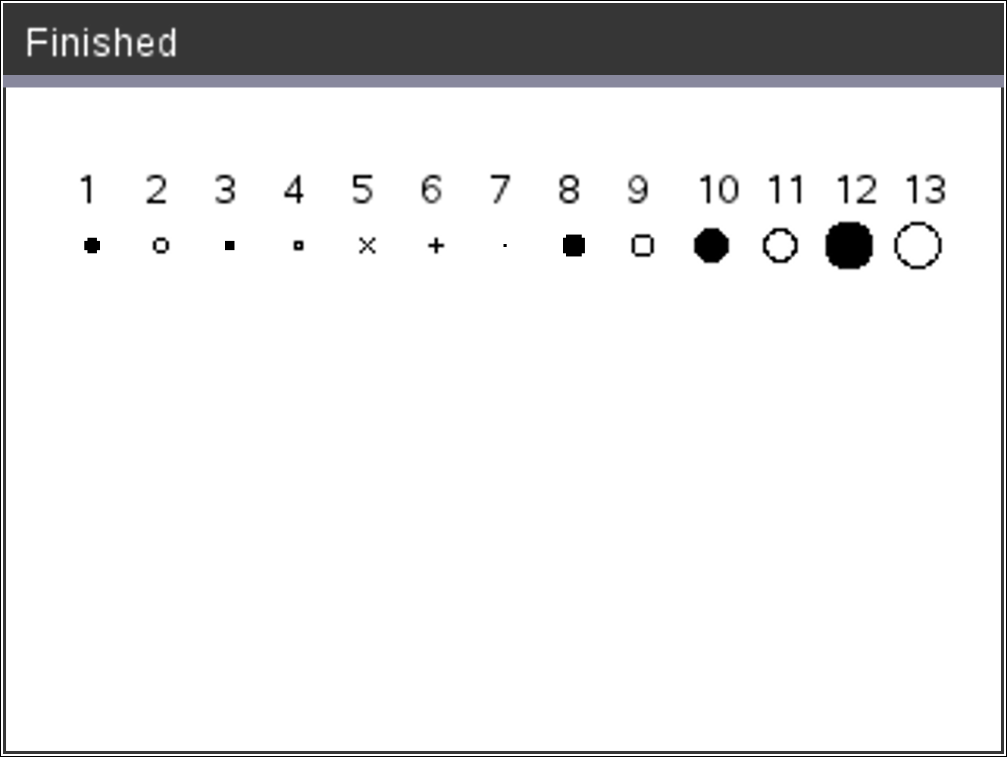

For n,1,13

DrawText 1+22*n,40,n

PlotXY 5+22*n,50,n

EndFor

S

SetColor	Catálogo > CXII
SetColor Valor rojo, valor verde, valor azul Los valores válidos para rojo, verde y azul están entre 0 y 255 Establece el color para los comandos de dibujo subsecuentes	SetColor 255,0,0 DrawCircle 150,150,100

SetColor

Catálogo >
CXII

SetColor

Valor rojo, valor verde, valor azul

Los valores válidos para rojo, verde y azul están entre 0 y 255

Establece el color para los comandos de dibujo subsecuentes

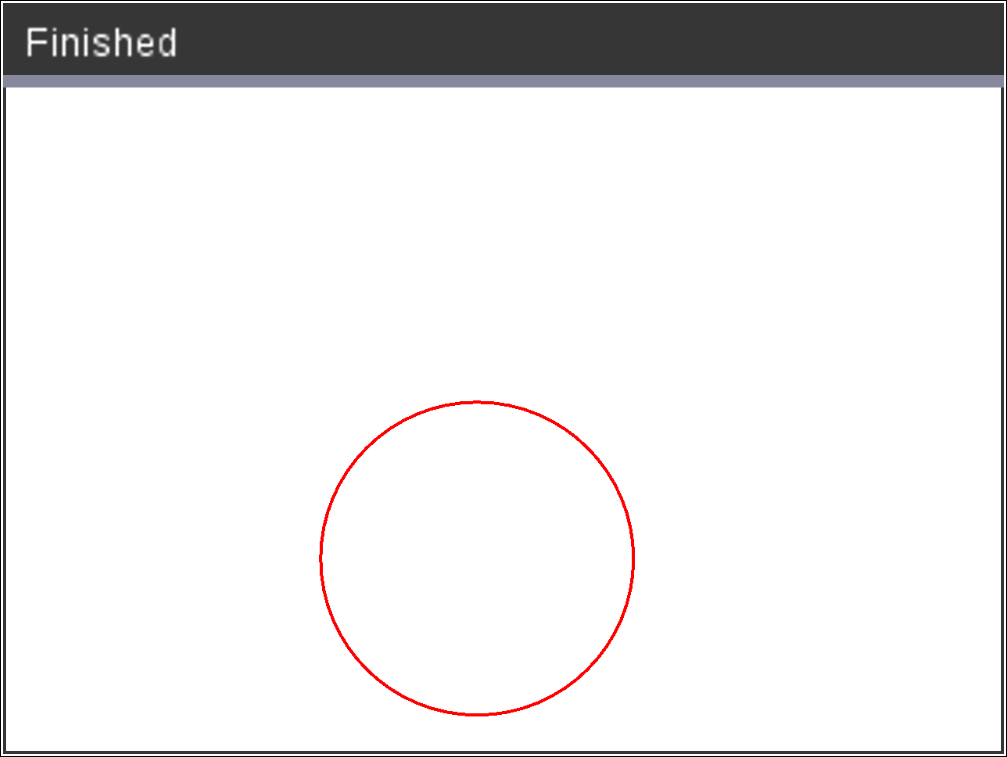

SetColor 255,0,0

DrawCircle 150,150,100

SetPen	Catálogo > CXII
SetPen espesor, estilo espesor: 1 <= espesor <= 3\|1 es el más delgado, 3 es el más grueso estilo: 1 = Suave, 2 = Punteado, 3 = Línea discontinua Establece el estilo de la pluma para comandos de dibujo subsecuentes	SetPen 3,3 DrawCircle 150,150,50

SetPen

Catálogo >
CXII

SetPen

espesor, estilo

espesor: 1 <= espesor <= 3|1 es el más delgado, 3 es el más grueso

estilo: 1 = Suave, 2 = Punteado, 3 = Línea discontinua

Establece el estilo de la pluma para comandos de dibujo subsecuentes

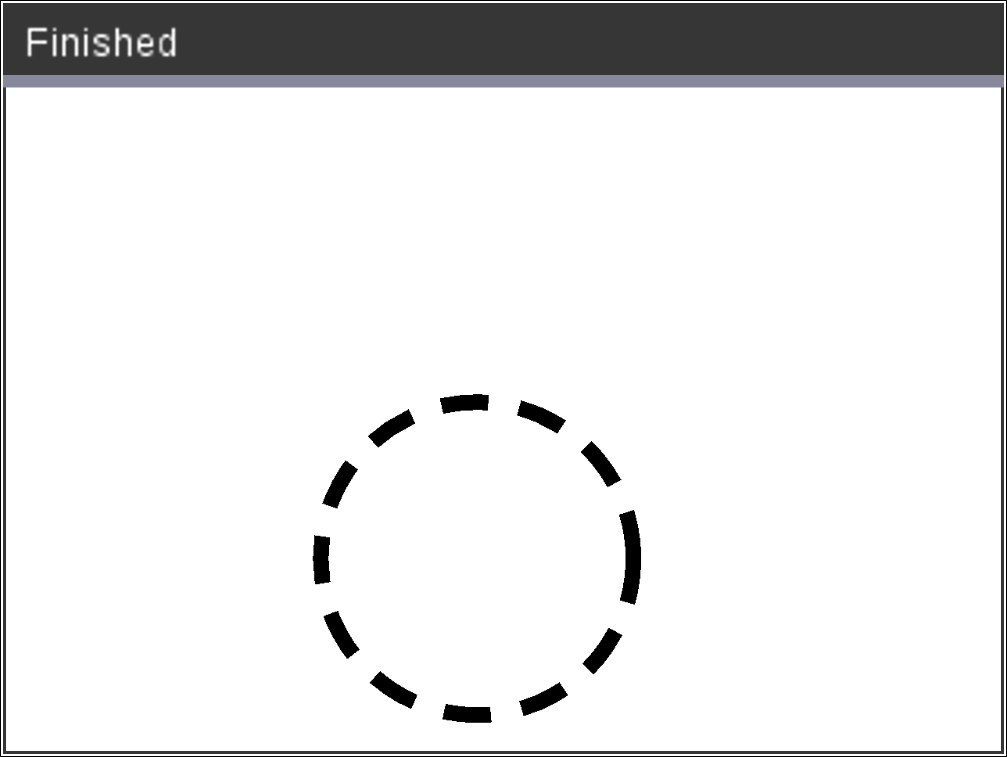

SetPen 3,3

DrawCircle 150,150,50

SetWindow	Catálogo > CXII
SetWindow xMin, xMax, yMin, yMax Establece una ventana lógica que se asigna al área de dibujo de gráficos. Todos los parámetros son obligatorios. Si la parte del objeto dibujado se encuentra fuera de la ventana, se recortará la salida (no se muestra) y no aparecerá ningún mensaje de error. Si xmin es mayor o igual a xmax, o ymin es mayor o igual a ymax, se muestra un mensaje de error. Cualquier objeto dibujado antes de un comando SetWindow no se volverá a dibujar en la nueva configuración. Para restablecer los parámetros de la ventana a los valores predeterminados, utilice: SetWindow 0,0,0,0	SetWindow 0,160,0,120 establecerá la ventana de salida en 0,0 en la esquina inferior izquierda con ancho de 160 y alto de 120 DrawLine 0,0,100,100 SetWindow 0,160,0,120 SetPen 3,3 DrawLine 0,0,100,100

SetWindow

Catálogo >
CXII

SetWindow

xMin, xMax, yMin, yMax

Establece una ventana lógica que se asigna al área de dibujo de gráficos. Todos los parámetros son obligatorios.

Si la parte del objeto dibujado se encuentra fuera de la ventana, se recortará la salida (no se muestra) y no aparecerá ningún mensaje de error.

Si xmin es mayor o igual a xmax, o ymin es mayor o igual a ymax, se muestra un mensaje de error.

Cualquier objeto dibujado antes de un comando SetWindow no se volverá a dibujar en la nueva configuración.

Para restablecer los parámetros de la ventana a los valores predeterminados, utilice:

SetWindow 0,0,0,0

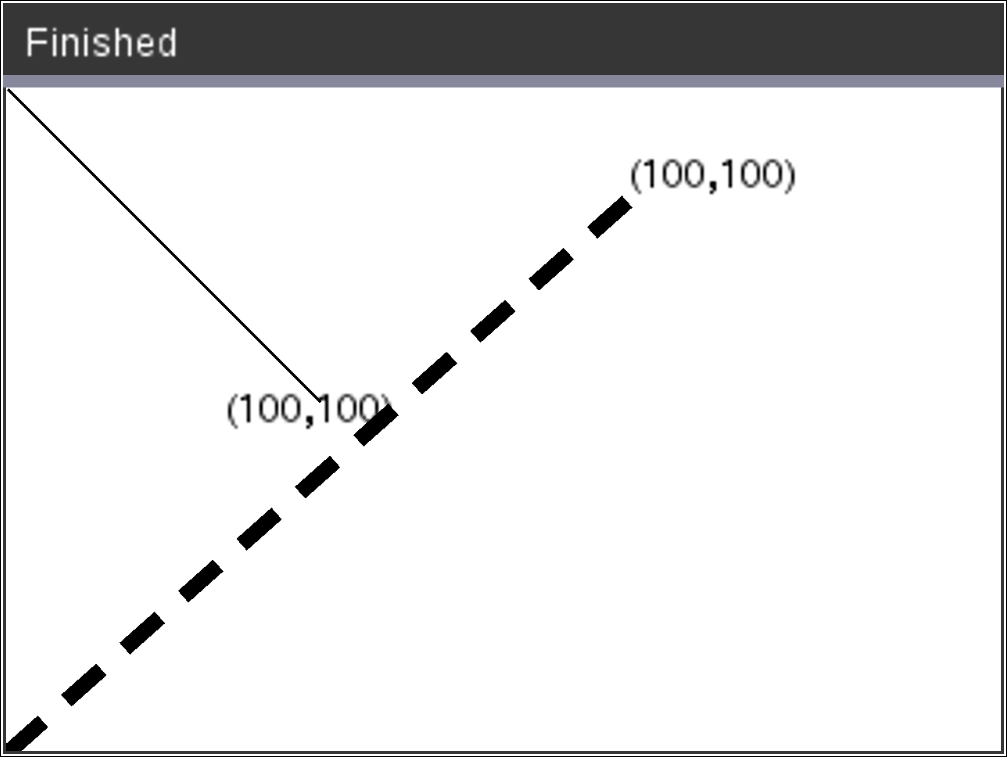

SetWindow 0,160,0,120

establecerá la ventana de salida en 0,0 en la esquina inferior izquierda con ancho de 160 y alto de 120

DrawLine 0,0,100,100

SetWindow 0,160,0,120

SetPen 3,3

DrawLine 0,0,100,100

U

UseBuffer	Catálogo > CXII
UseBuffer Dibuja a un búfer de gráficos fuera de pantalla en vez de la pantalla (para aumentar el rendimiento) Este comando se utiliza con PaintBuffer para aumentar la velocidad de visualización en pantalla cuando el programa genere varios objetos gráficos. Con UseBuffer, se muestran todos los gráficos solo después de que se ejecuta el siguiente comando PaintBuffer. Solo se necesita usar UseBuffer una vez, por ejemplo, cada uso de PaintBuffer no necesita un UseBuffer correspondiente	UseBuffer For n,1,10 x:=randInt(0,300) y:=randInt(0,200) radio:=randInt(10,50) Wait 0.5 DrawCircle x,y,radio EndFor PaintBuffer Este programa muestra los 10 círculos al mismo tiempo. Si se elimina el comando "UseBuffer", se muestra cada círculo como se dibuja.
Consulte también: PaintBuffer

UseBuffer

Catálogo >
CXII

UseBuffer

Dibuja a un búfer de gráficos fuera de pantalla en vez de la pantalla (para aumentar el rendimiento)

Este comando se utiliza con PaintBuffer para aumentar la velocidad de visualización en pantalla cuando el programa genere varios objetos gráficos.

Con UseBuffer, se muestran todos los gráficos solo después de que se ejecuta el siguiente comando PaintBuffer.

Solo se necesita usar UseBuffer una vez, por ejemplo, cada uso de PaintBuffer no necesita un UseBuffer correspondiente

UseBuffer

For n,1,10

x:=randInt(0,300)

y:=randInt(0,200)

radio:=randInt(10,50)

Wait 0.5

DrawCircle x,y,radio

EndFor

PaintBuffer

Este programa muestra los 10 círculos al mismo tiempo.

Si se elimina el comando "UseBuffer", se muestra cada círculo como se dibuja.

Consulte también: PaintBuffer
