Explorar o TI-Innovator™ Rover montado

Explore todos os lados do TI-Innovator™ Rover quando montado com o TI-Innovator™ Hub e a calculadora gráfica TI CE ou a unidade portátil TI-Nspire™ CX conectados.

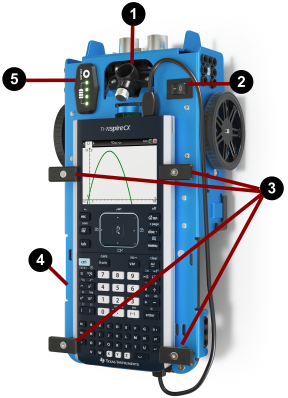

Parte de cima do Rover

Suporte de marcador - Segura um marcador para desenhar percursos.

Interruptor ON/OFF (I/O) - Liga ou desliga o Rover ON (–) ou OFF (O).

Pinos do suporte da calculadora - Segura uma calculadora gráfica TI CE ou

Plataforma da calculadora - Segura uma calculadora gráfica TI CE ou
unidade portátil TI-Nspire™ CX.

Painel LED (LED RGB/indicador do nível da bateria) - Mostra feedback programável através do LED Vermelho-Verde-Azul (RGB) e apresenta os níveis de carga da bateria.

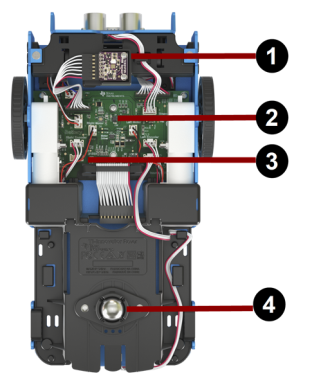

Parte de baixo do Rover.

Sensor de cor - O sensor de cor montado na parte inferior deteta a cor da superfície. Também pode detetar a escala de cinzentos de preto (0) a branco (255).

Giroscópio - Mede ou mantém a orientação.

Porta de expansão I2C.

Esfera de rodízios - Oferece um movimento suave numa superfície dura.
Nota: Não é recomendado para utilização sobre um tapete.

Atenção: Se deslocar ou desconectar qualquer um dos cabos, use esta imagem como referência para um engate correto.

Parte da frente do Rover

Sensor ultrassónico - Mede distâncias para obstáculos.

Parte traseira do Rover

Guias - Permite que o Hub deslize facilmente para dentro do Rover e se conecte à placa de circuito Rover.

Nota: Com o TI-Innovator™ Hub inserido, aceda a um sensor e duas portas.

• Sensor de brilho - aparece como “BRILHO” nos comandos do Hub.
• I2C porta - Usa o cabo I2C para conectar o Hub à placa de circuito do Rover.
• DADOS Porta mini USB - Usa o cabo unidade-a-unidade USB (Mini-A a Mini-B) para conectar o Hub a uma calculadora gráfica.

Lado direito do Rover

Acesso no Rover:

• A porta PWR - usa um cabo de potência auxiliar USB Standard A a Micro quando carrega a bateria recarregável do Rover.
• Montagem dianteira e traseira - Para adicionar estruturas ao Rover, usando blocos de plástico cruzados.

Nota: Com o Hub inserido, aceda às três portas para controlar os módulos de saída.

• OUT 1 e OUT 2 fornecem alimentação de 3.3V.
• OUT 3 fornece alimentação de 5V.

Lado esquerdo do Rover

Acesso no Rover:

• Montagem dianteira e traseira - Para adicionar estruturas ao Rover, usando blocos de plástico cruzados.

Nota: Com o Hub inserido, aceda às três portas para recolher dados ou o estado a partir dos módulos de entrada.

• IN 1 e IN 2 fornecem alimentação de 3.3V.
• IN 3 fornece alimentação de 5V.
