條件屬性

可讓物件根據 [r1<r2] 或 [sin(a1)>=cos(a2)] 等條件隱藏、顯示或變更色彩。

例如，您可能要根據一個變數的測量結果來隱藏物件，或根據變數的 [計算] 結果來變更物件色彩。

條件行為可指定給 [繪圖]、[平面幾何] 和 [3D 繪圖] 檢視中的物件或群組。

設定物件的條件屬性

可使用內容功能表或啟動動作功能表的 [設定條件] 工具後再選擇物件，以對所選物件設定條件。 這些為利用內容功能表的步驟說明。

1.

選取物件或群組。

2.

顯示物件內容功能表，然後按一下條件。

顯示條件屬性。

對於 2D 物件

對於 3D 物件

3.

（選項）在顯示時間欄位，輸入物件特定條件的運算式，其會在該時間顯示出來。 條件未滿足時，將不會顯示物件。

可在顯示時間輸入欄位中利用複合條件來指定容差。 例如，面積>=4 與 面積<=6。

附註： 如果您要暫時查看條件性隱藏物件，請按一下動作 > 隱藏/顯示。 若要返回正常檢視，請按下 ESC。

4.

（選項）在應用色彩欄位中輸入數字或計算結果為數字的運算式，如線條色彩或網底色彩。 若要查看色彩值圖，請按一下色彩按鈕。

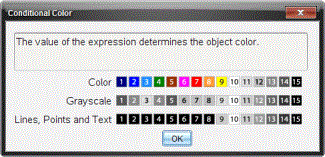

條件色彩值圖

5.

按一下 [條件屬性] 對話方塊中的確定 以套用條件設定。
