轉換物件
「圖形」和「幾何」應用程式中均可對繪製物件套用轉換。 如果物件點已標注,則變換的物件中的相應點將使用撇號標注 (A → A')。 如要啟用特定物件的自動標注,請見本章您必須瞭解的內容.
| 1. | 在轉換選單中選取對稱。 (在「圖形」應用程式中,按一下幾何 > 轉換 > 對稱。) |
| 2. | 點按欲探索對稱性的物件。 |
| 3. | 點按某位置或舊有點以建立對稱點。 |
即可顯示物件的對稱圖像。
| 4. | 操作原始物件或對稱點可研究對稱性。 |
| 1. | 建立直線或線段,其定義為欲反射物件的反射直線。 |
| 2. | 在轉換選單中選取軸對稱。 (在「圖形」應用程式中,按一下幾何 > 轉換 > 軸對稱。) |
| 3. | 點按欲研究其軸對稱的物件。 |
| 4. | 點按預定義的直線或線段。 |
即可顯示物件的軸對稱圖像。
| 5. | 操作原始物件或對稱線即可研究軸對稱。 |
| 1. | (選項)建立一個向量以預定義平移的距離和方向。 |
| 2. | 在轉換選單中選取平移。 (在「圖形」應用程式中,按一下幾何 > 轉換 > 平移。) |
| 3. | 點按欲研究平移的物件。 |
| 4. | 點按預定義向量。 —或— 點按工作區域上的兩個位置以設定平移的方向和距離。 |
顯示物件平移後的圖像。
| 5. | 操作原始物件或頂點以探索平移。 |
| 1. | (選項)建立一個角測量值作為預定義的旋轉角度。 |
| 2. | 在轉換選單中選取旋轉。 (在「圖形」應用程式中,按一下幾何 > 轉換 > 旋轉。) |
| 3. | 點按欲研究旋轉的物件。 |
| 4. | 點按某位置或點以定義旋轉點。 |
| 5. | 點按預定義角度的點。 —或— 點按三個位置以定義旋轉角度。 |
即可顯示物件的旋轉圖像。
| 6. | 操作原始物件或旋轉點即可探索旋轉。 |

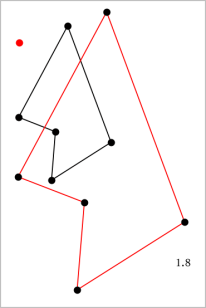

| 1. | 建立一個包含數值的文字物件,作為預定義的縮放因數。 |
附註: 也可使用所測量長度值作為縮放因數。 注意若使用了較大的值,可能需要平移顯示才能檢視已放大物件。
| 2. | 在轉換選單中選取縮放。 (在「圖形」應用程式中,按一下幾何 > 轉換 > 縮放。) |
| 3. | 點按要探索縮放的物件。 |
| 4. | 點按某位置或舊有點,以定義縮放中心點。 |
| 5. | 點按定義縮放因數的文字物件或測量值。 |
隨即顯示物件縮放後的圖像。
| 6. | 操作原始物件或縮放中心點即可探索縮放。 也可以編輯縮放因數。 |
探索對稱性
