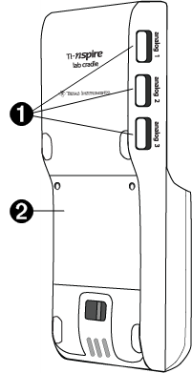

Portas analógicas. As três portas analógicas BT utilizadas para ligar sensores analógicos. O outro lado do adaptador tem duas portas digitais para sensores digitais.

Área de compartimento e painel da bateria. O compartimento é onde se encontra a bateria recarregável. Utilizam-se dois parafusos de-ranhuras cruzadas para fixar o painel ao Lab Cradle.

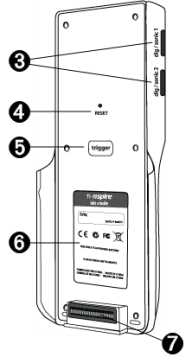

Portas digitais. As duas portas digitais utilizadas para ligar sensores digitais.

Botão de Reset. Prima este botão para reiniciar o sistema operativo se o Lab Cradle não responder aos comandos. Pode haver perda de dados quando o Lab Cradle reiniciar.

Acionamento. Pressionar este botão é um método que pode utilizar para captar dados de sensores conectados. Utilize este acionador quando utilizar o Lab Cradle como uma ferramenta de recolha de dados autónoma.

Etiqueta. Apresenta o número de série e outras informações relacionadas com o hardware.

Conetor de transferência da unidade portátil. Utilizado para ligar a unidade portátil e o Lab Cradle ao recolher ou transferir dados.
