TI-Nspire™ CX II - Comandos de desenho

Este é um documento suplementar ao Guia de Referência TI-Nspire™ e Guia de Referência TI-Nspire™ CAS. Todos os comandos TI-Nspire™ CX II serão integrados e publicados na versão 5.1 do Guia de Referência TI-Nspire™ e no Guia de Referência TI-Nspire™ CAS.

Programação de gráficos

Foram adicionados novos comandos às aplicações para desktop Unidades Portáteis TI-Nspire™ CX II e TI-Nspire™ para programação de gráficos.

As Unidade Portatéis TI-Nspire™ CX II alternam entre o modo de gráficos, ao executar comandos de gráficos, e voltam ao contexto no qual o programa foi executado após a conclusão do programa.

O ecrã irá exibir “Running…(Em funcionamento)” na barra superior enquanto o programa está a ser executado. Irá exibir “Finished (Concluído)” quando o programa concluir o processo. Qualquer ação premir-tecla irá passar o sistema para fora do modo de gráficos.

•

A transição para o modo de gráficos é acionada automaticamente quando um dos comandos de Desenho (gráficos) é encontrado durante a execução do programa TI-Basic.

•

Esta transição acontece apenas ao executar um programa a partir da calculadora; num documento ou calculadora no bloco de notas.

•

A transição para sair do modo de gráficos acontece após a conclusão do programa.

•

O modo de gráficos está disponível apenas na vista Unidades Portáteis TI-Nspire™ CX II e TI-Nspire™ CX II para desktop. Isto significa que não está disponível na vista de documento do computador ou PublishView (.tnsp) no desktop ou iOS.

Se um comando de gráficos for encontrado ao executar um programa TI-Basic no contexto incorreto, é exibida uma mensagem de erro e o programa TI-Basic é terminado.

Ecrã de gráficos

O ecrã de gráficos irá conter um título na parte superior do ecrã que não pode ser escrito pelos comandos dos gráficos.

A área de desenho do ecrã de gráficos será limpa (cor = 255,255,255) quando o ecrã de gráficos é iniciado.

Ecrã de gráficos	Predefinição
Altura	212
Largura	318
Cor	branco: 255,255,255

Vista e definições padrão

•

Os ícones de estado na barra superior (estado de bateria, estado premir para testar, indicador de rede, etc.) não estará visível enquanto o programa de gráficos estiver a funcionar.

•

Cor de desenho padrão: Preto (0,0,0)

•

Estilo de caneta padrão - normal, suave

Espessura: 1 (fina), 2 (normal), 3 (mais espessa)

Estilo 1 (suave), 2 (pontilhado), 3 (tracejado)

•

Todos os comandos de desenho irão usar a cor e as definições de caneta atuais; tanto os valores padrão ou os valores definidos através dos comandos TI-Basic.

•

A fonte do texto é fixa e não pode ser alterada.

•

Qualquer saída para o ecrã de gráficos será desenhada numa janela de recorte, sendo do tamanho da área de desenho do ecrã de gráficos. Qualquer saída de desenho que se estenda para além desta área de desenho do ecrã de gráficos recortados não será desenhada. Não será exibida uma mensagem de erro.

•

Todas as coordenadas x,y especificadas para os comandos de desenho são definidas como 0,0 no canto superior esquerdo da área de desenho do ecrã de gráficos.

Exceções:

DrawText utiliza as coordenadas do canto inferior esquerdo da caixa delimitadora do texto.

SetWindow utiliza o canto inferior esquerdo do ecrã

•

Todos os parâmetros para os comandos podem ser fornecidos como expressões associadas a um número, que é arredondado para o seu número inteiro mais próximo.

Mensagens de erro no ecrã de gráficos

Se a validação falhar, será exibida uma mensagem de erro.

Mensagem de erro	Descrição	Vista

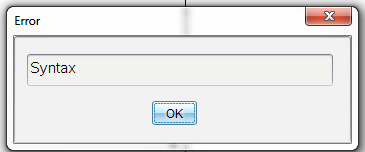

Erro Sintaxe	Se o verificador de sintaxe encontrar algum erro de sintaxe, apresenta uma mensagem de erro e tenta posicionar o cursor junto ao primeiro erro.

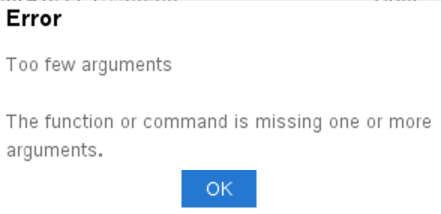

Erro Poucos argumentos	A função ou o comando não tem um ou mais argumentos

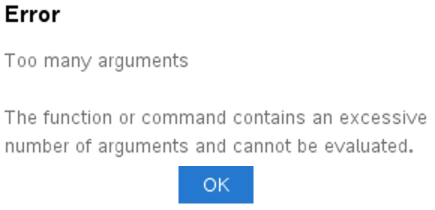

Erro Demasiados argumentos	A função ou o comando contém um número excessivo de argumentos e não pode ser avaliada.

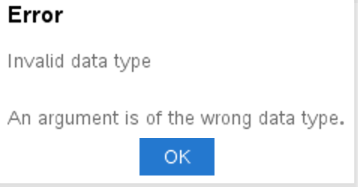

Erro Tipo de dados inválido	Um argumento é do tipo de dados errado.

Comandos inválidos no modo de gráficos

Alguns comandos não são permitidos assim que o programa passa para o modo de gráficos. Se os comandos forem encontrados enquanto o programa está no modo de gráficos, será exibido um erro e o programa termina.

Comando desativado	Mensagem de erro
Pedido	Request não pode ser executado no modo gráfico
CadeiaDePedido	RequestStr não pode ser executado no modo gráfico
Texto	Texto não pode ser executado no modo gráfico

Os comandos que imprimem texto na calculadora - disp e dispAt - são os comandos suportados no contexto de gráficos. O texto destes comandos será enviado para o ecrã da calculadora (não em Gráficos) e ficará visível após o programa sair e o sistema passar novamente para a app de Calculadora.

C

Apag.	Catálogo > CXII
Limpar x, y, largura, altura Limpa todo o ecrã se não forem especificados parâmetros. Se x, y, largura e altura forem especificadas, o retângulo definido pelos parâmetros será limpo.	Apag. Limpa todo o ecrã Limpa 10,10,100,50 Limpa uma área de retângulo com o canto superior esquerdo em (10, 10) e com largura de 100, altura de 50

Apag.

Catálogo >
CXII

Limpar x, y, largura, altura

Limpa todo o ecrã se não forem especificados parâmetros.

Se x, y, largura e altura forem especificadas, o retângulo definido pelos parâmetros será limpo.

Apag.

Limpa todo o ecrã

Limpa 10,10,100,50

Limpa uma área de retângulo com o canto superior esquerdo em (10, 10) e com largura de 100, altura de 50

D

DrawArc	Catálogo > CXII
DrawArc x, y, largura, altura, startAngle, arcAngle Desenhe um arco no retângulo delimitador definido com os ângulos de início e de arco fornecidos. x, y: coordenada superior esquerda do retângulo delimitador largura, altura: dimensões do retângulo delimitador O “ângulo do arco” define a configuração angular do arco. Estes parâmetros podem ser fornecidos como expressões que se associam a um número que é arredondado para o número inteiro mais próximo.	DrawArc 20,20,100,100,0,90 DrawArc 50,50,100,100,0,180
Ver também: FillArc

DrawArc

Catálogo >
CXII

DrawArc x, y, largura, altura, startAngle, arcAngle

Desenhe um arco no retângulo delimitador definido com os ângulos de início e de arco fornecidos.

x, y: coordenada superior esquerda do retângulo delimitador

largura, altura: dimensões do retângulo delimitador

O “ângulo do arco” define a configuração angular do arco.

Estes parâmetros podem ser fornecidos como expressões que se associam a um número que é arredondado para o número inteiro mais próximo.

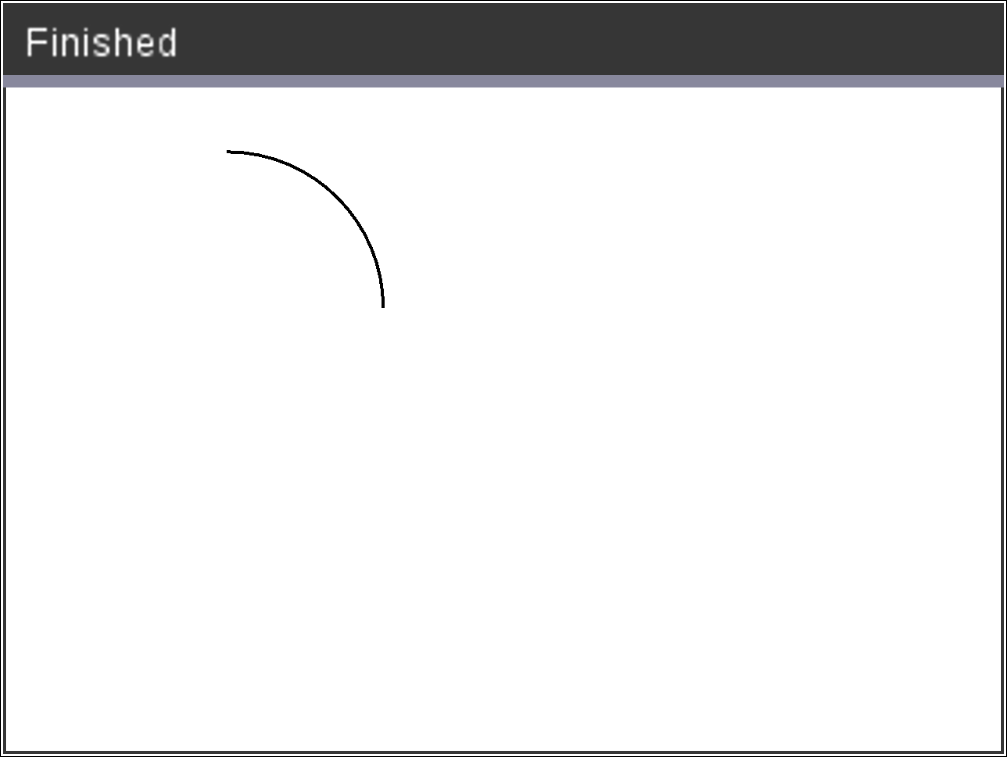

DrawArc 20,20,100,100,0,90

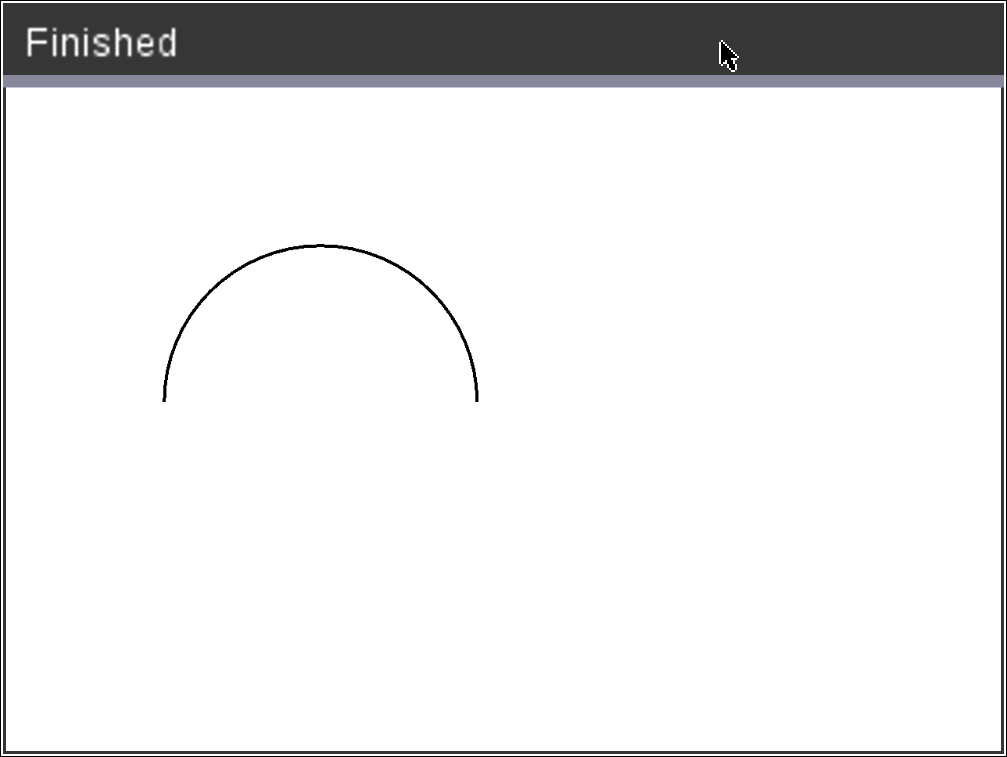

DrawArc 50,50,100,100,0,180

Ver também: FillArc

DrawCircle	Catálogo > CXII
DrawCircle x, y, raio x, y: coordenada do centro raio: raio do círculo	DrawCircle 150,150,40
Ver também: FillCircle

DrawCircle

Catálogo >
CXII

DrawCircle x, y, raio

x, y: coordenada do centro

raio: raio do círculo

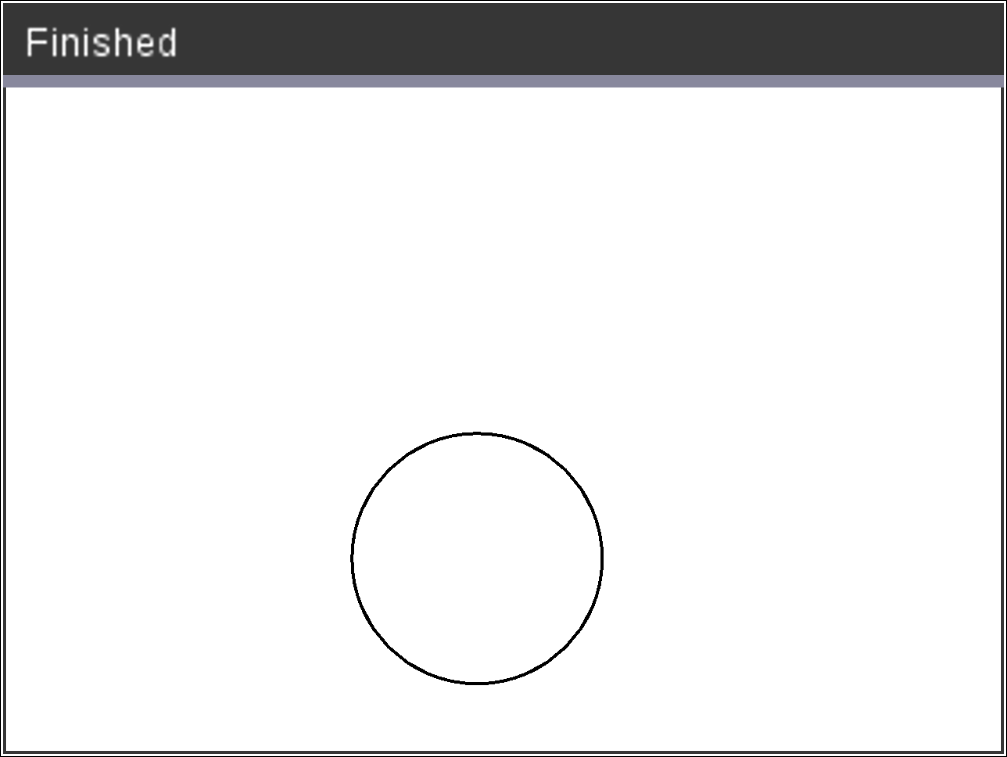

DrawCircle 150,150,40

Ver também: FillCircle

DrawLine	Catálogo > CXII
DrawLine x1, y1, x2, y2 Desenhe uma reta a partir de x1, y1, x2, y2. Expressões que se associam a um número que será arredondado para o número inteiro mais próximo. Limites do ecrã: Se as coordenadas especificadas fizerem com que uma parte so segmento de reta seja desenhada fora do ecrã do gráfico, essa parte será recortada e não será exibida uma mensagem de erro.	DrawLine 10,10,150,200

DrawLine

Catálogo >
CXII

DrawLine x1, y1, x2, y2

Desenhe uma reta a partir de x1, y1, x2, y2.

Expressões que se associam a um número que será arredondado para o número inteiro mais próximo.

Limites do ecrã: Se as coordenadas especificadas fizerem com que uma parte so segmento de reta seja desenhada fora do ecrã do gráfico, essa parte será recortada e não será exibida uma mensagem de erro.

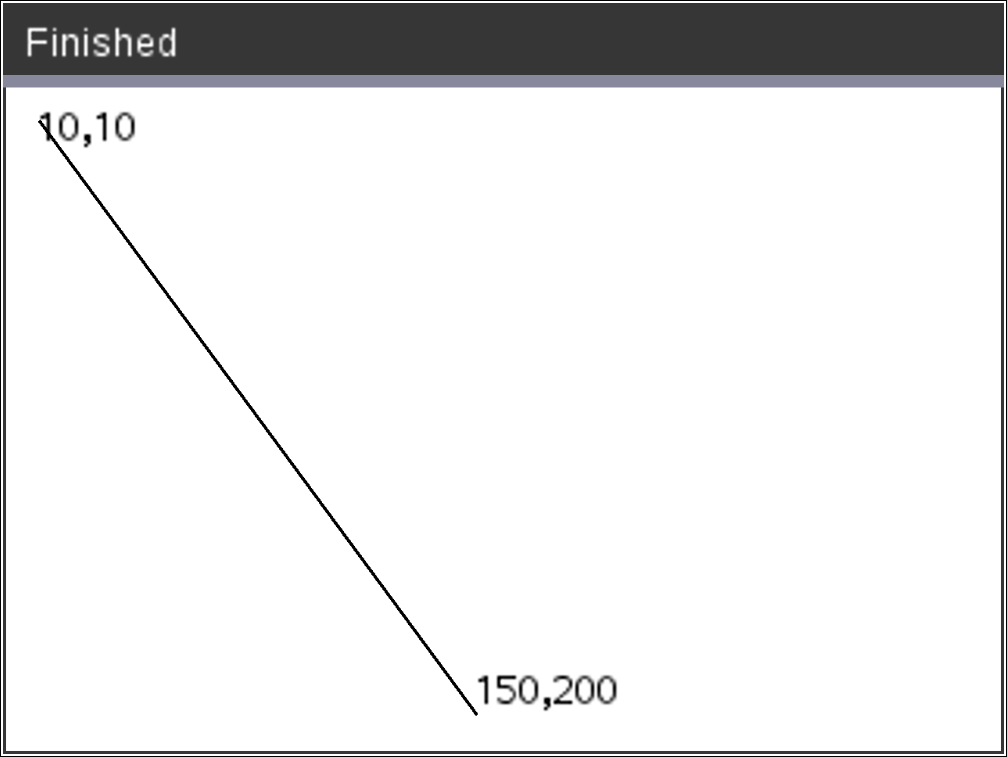

DrawLine 10,10,150,200

DrawPoly	Catálogo > CXII
Os comandos têm duas variantes: DrawPoly xlist, ylist ou DrawPoly x1, y1, x2, y2, x3, y3...xn, yn Nota: DrawPoly xlist, ylist A forma irá ligar x1, y1 a x2, y2, x2, y2 a x3, y3 e por aí fora. Nota: DrawPoly x1, y1, x2, y2, x3, y3...xn, yn xn, yn NÃO serão automaticamente ligados a x1, y1. Expressões que se associam a uma lista de números reais flutuante xlist, ylist Expressões que se associam a uma única precisão de número real x1, y1...xn, yn = coordenadas dos vértices do polígono Nota: DrawPoly: Insira as dimensões de tamanho (largura/altura) relativo para desenhar as retas. As retas são desenhadas numa caixa delimitadora à volta da coordenada especificada e as dimensões para que o tamanho real do polígono desenhado seja maior do que a largura e altura.	xlist:={0,200,150,0} ylist:={10,20,150,10} DrawPoly xlist,ylist DrawPoly 0,10,200,20,150,150,0,10
Ver também: FillPoly

DrawPoly

Catálogo >
CXII

Os comandos têm duas variantes:

DrawPoly xlist, ylist

DrawPoly x1, y1, x2, y2, x3, y3...xn, yn

Nota: DrawPoly xlist, ylist
A forma irá ligar x1, y1 a x2, y2, x2, y2 a x3, y3 e por aí fora.

Nota: DrawPoly x1, y1, x2, y2, x3, y3...xn, yn
xn, yn NÃO serão automaticamente ligados a x1, y1.

Expressões que se associam a uma lista de números reais flutuante
xlist, ylist

Expressões que se associam a uma única precisão de número real
x1, y1...xn, yn = coordenadas dos vértices do polígono

Nota: DrawPoly: Insira as dimensões de tamanho (largura/altura) relativo para desenhar as retas.
As retas são desenhadas numa caixa delimitadora à volta da coordenada especificada e as dimensões para que o tamanho real do polígono desenhado seja maior do que a largura e altura.

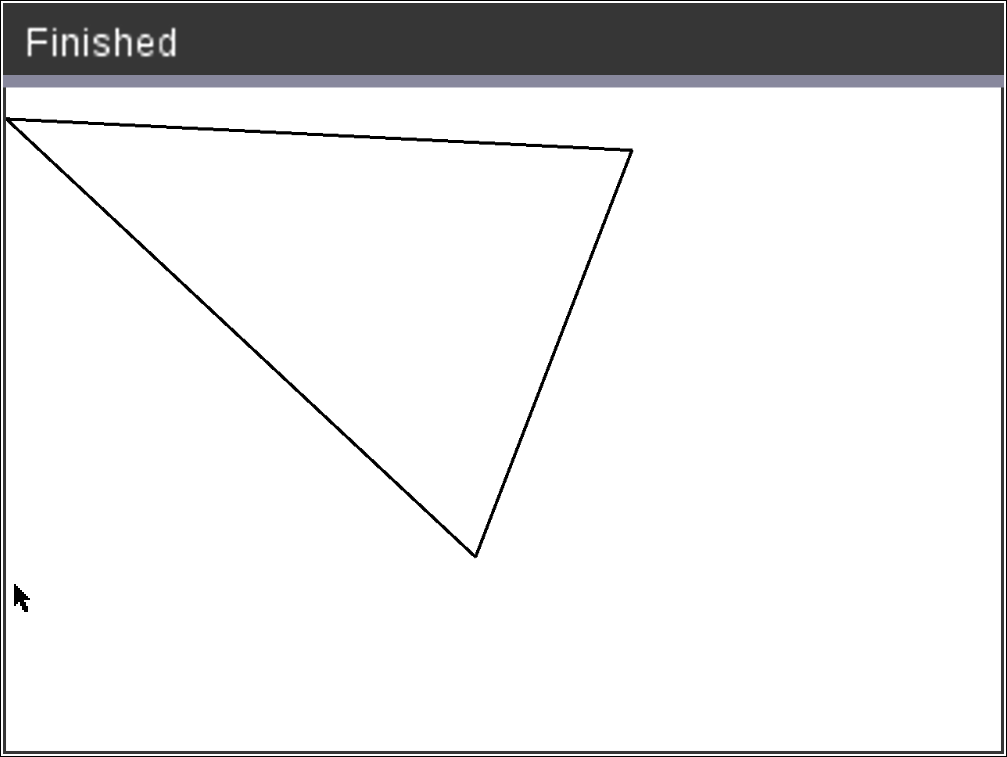

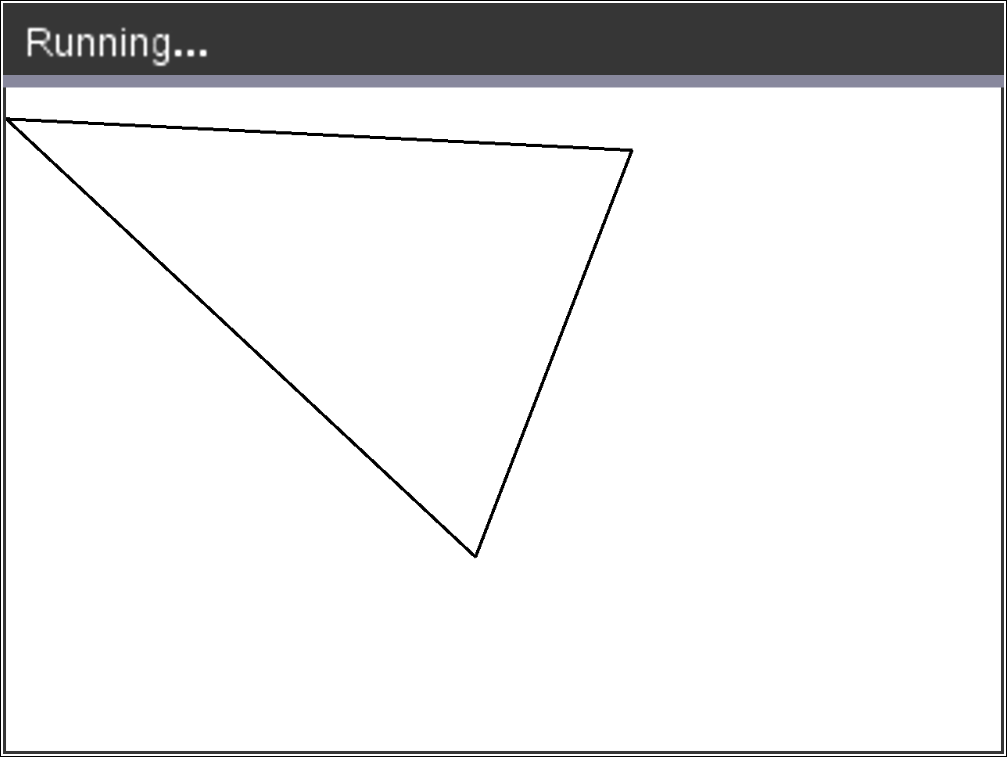

xlist:={0,200,150,0}

ylist:={10,20,150,10}

DrawPoly xlist,ylist

DrawPoly 0,10,200,20,150,150,0,10

Ver também: FillPoly

DrawRect	Catálogo > CXII
DrawRect x, y, largura, altura x, y: coordenada superior esquerda do retângulo largura, altura: largura e altura do retângulo (retângulo desenhado para baixo e à direita da coordenada de início) Nota: As retas são desenhadas na caixa delimitadora à volta da coordenada especificada e as dimensões para que o tamanho real do retângulo desenhado sejam maiores do que a largura e altura indicadas.	DrawRect 25,25,100,50
Ver também: FillRect

DrawRect

Catálogo >
CXII

DrawRect x, y, largura, altura

x, y: coordenada superior esquerda do retângulo

largura, altura: largura e altura do retângulo (retângulo desenhado para baixo e à direita da coordenada de início)

Nota: As retas são desenhadas na caixa delimitadora à volta da coordenada especificada e as dimensões para que o tamanho real do retângulo desenhado sejam maiores do que a largura e altura indicadas.

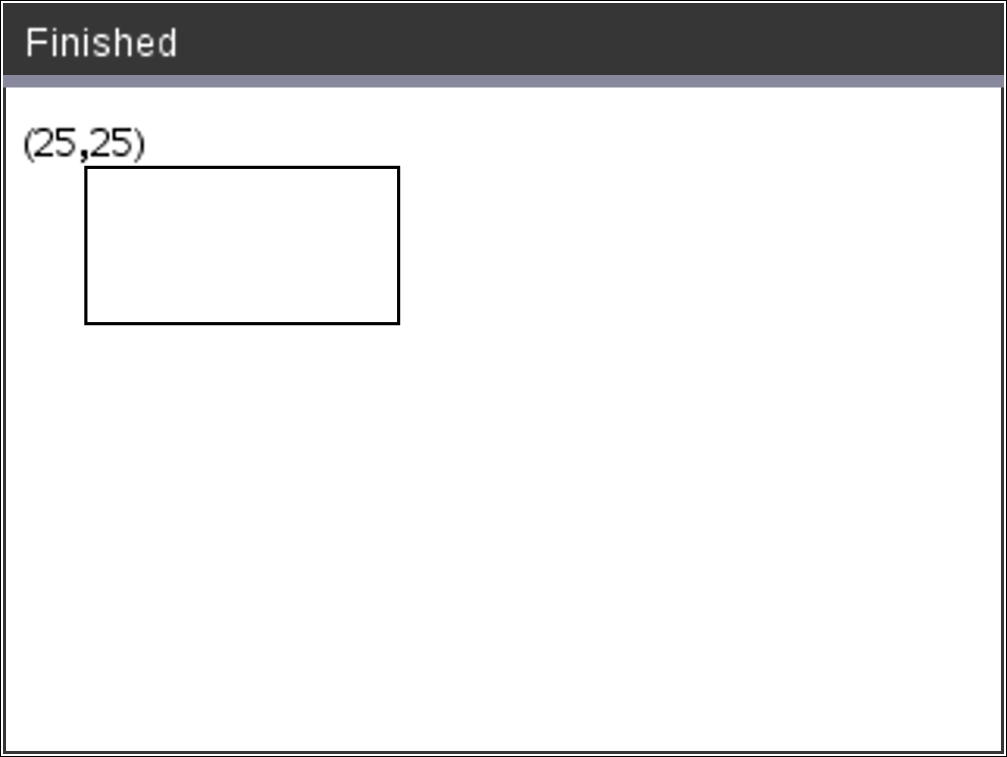

DrawRect 25,25,100,50

Ver também: FillRect

DrawText	Catálogo > CXII
DrawText x, y, exprOrString1 [,exprOrString2]... x, y: coordenada de saída de texto Desenha o texto em exprOrString na localização de coordenada x, y especificada. As regras para exprOrString são as mesmas que para Disp – DrawText pode ter diversos argumentos.	DrawText 50,50,"Hello World"

DrawText

Catálogo >
CXII

DrawText x, y, exprOrString1 [,exprOrString2]...

x, y: coordenada de saída de texto

Desenha o texto em exprOrString na localização de coordenada x, y especificada.

As regras para exprOrString são as mesmas que para Disp – DrawText pode ter diversos argumentos.

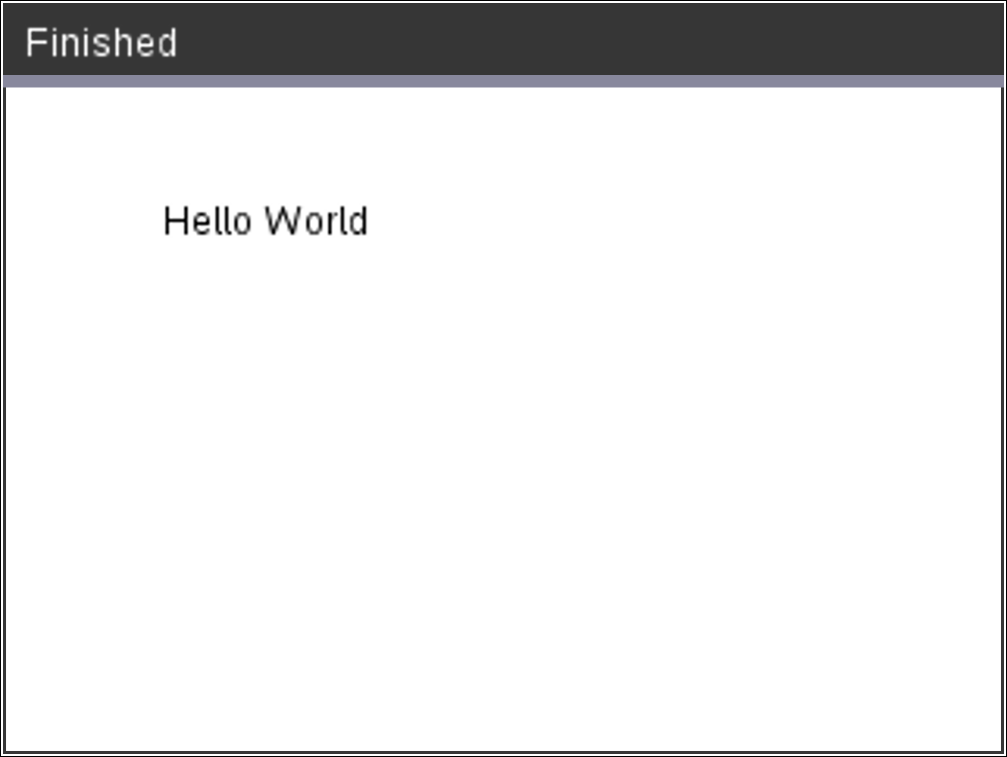

DrawText 50,50,"Hello World"

F

FillArc	Catálogo > CXII
FillArc x, y, largura, altura startAngle, arcAngle x, y: coordenada superior esquerda do retângulo delimitador Desenha e preenche um arco dentro do retângulo delimitador definido com os ângulos de início e de arco fornecidos. A cor de preenchimento padrão é o preto. A cor de preenchimento pode ser definida pelo comando SetColor O “ângulo do arco” define a configuração angular do arco	FillArc 50,50,100,100,0,180

FillArc

Catálogo >
CXII

FillArc x, y, largura, altura startAngle, arcAngle

x, y: coordenada superior esquerda do retângulo delimitador

Desenha e preenche um arco dentro do retângulo delimitador definido com os ângulos de início e de arco fornecidos.

A cor de preenchimento padrão é o preto. A cor de preenchimento pode ser definida pelo comando SetColor

O “ângulo do arco” define a configuração angular do arco

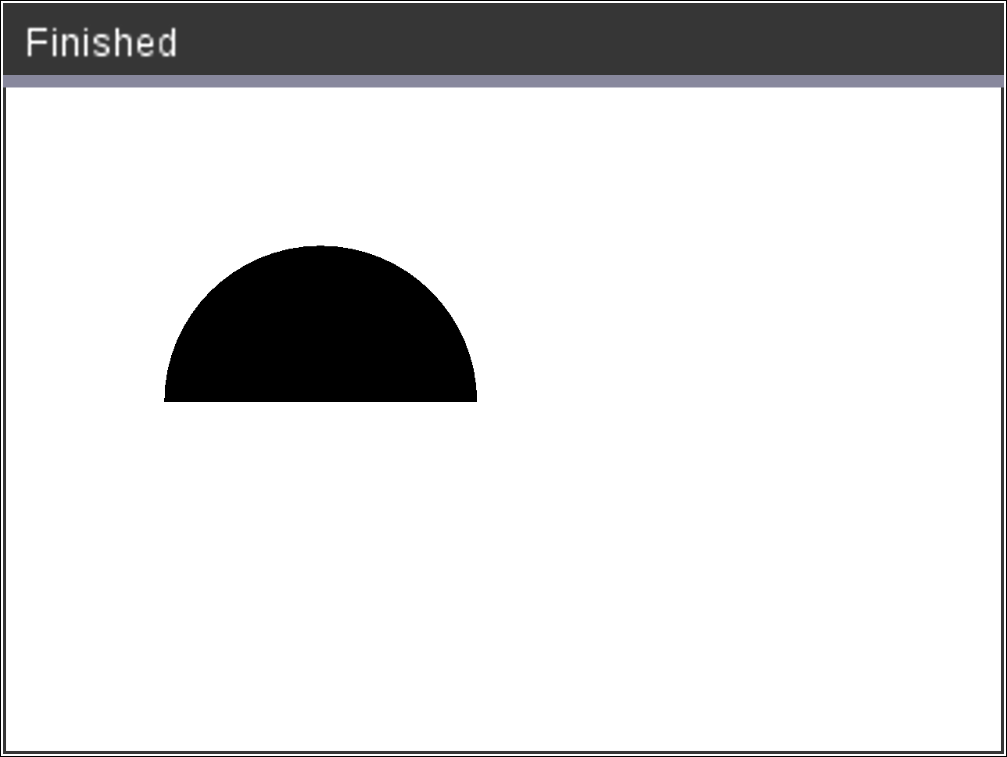

FillArc 50,50,100,100,0,180

FillCircle	Catálogo > CXII
FillCircle x, y, raio x, y: coordenada do centro Desenha e preenche um círculo no centro especificado com o raio especificado. A cor de preenchimento padrão é o preto. A cor de preenchimento pode ser definida pelo comando SetColor	FillCircle 150,150,40 Aqui!

FillCircle

Catálogo >
CXII

FillCircle x, y, raio

x, y: coordenada do centro

Desenha e preenche um círculo no centro especificado com o raio especificado.

A cor de preenchimento padrão é o preto. A cor de preenchimento pode ser definida pelo comando SetColor

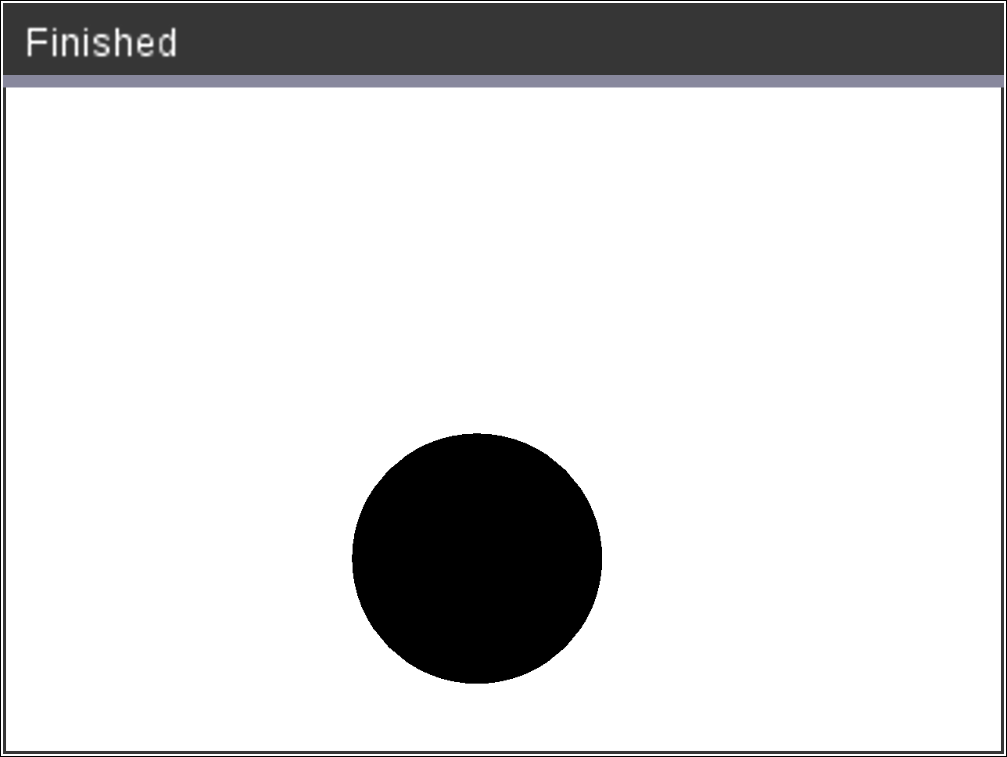

FillCircle 150,150,40

Aqui!

FillPoly	Catálogo > CXII
FillPoly xlist, ylist ou FillPoly x1, y1, x2, y2, x3, y3...xn, yn Nota: A reta e cor são especificadas por SetColor e SetPen	xlist:={0,200,150,0} ylist:={10,20,150,10} FillPoly xlist,ylist FillPoly 0,10,200,20,150,150,0,10

FillPoly

Catálogo >
CXII

FillPoly xlist, ylist

FillPoly x1, y1, x2, y2, x3, y3...xn, yn

Nota: A reta e cor são especificadas por SetColor e SetPen

xlist:={0,200,150,0}

ylist:={10,20,150,10}

FillPoly xlist,ylist

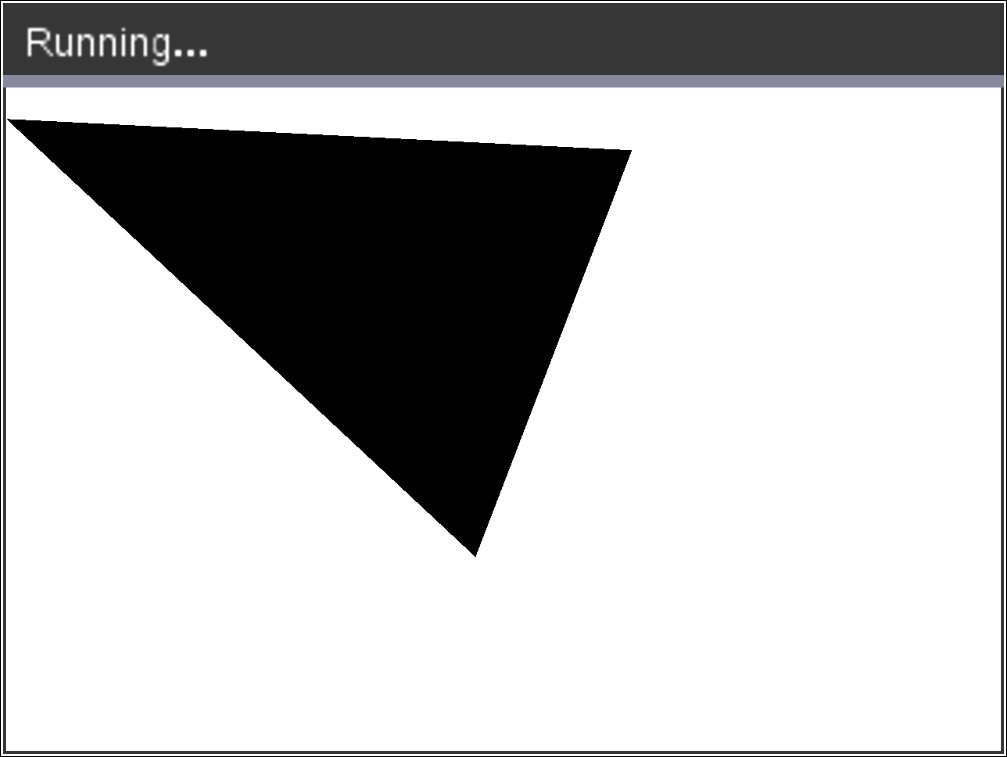

FillPoly 0,10,200,20,150,150,0,10

FillRect	Catálogo > CXII
FillRect x, y, largura, altura x, y: coordenada superior esquerda do retângulo largura, altura: largura e altura do retângulo Desenha e preenche um retângulo com o canto superior esquerdo na coordenada especificada por (x,y) A cor de preenchimento padrão é o preto. A cor de preenchimento pode ser definida pelo comando SetColor Nota: A reta e cor são especificadas por SetColor e SetPen	FillRect 25,25,100,50

FillRect

Catálogo >
CXII

FillRect x, y, largura, altura

x, y: coordenada superior esquerda do retângulo

largura, altura: largura e altura do retângulo

Desenha e preenche um retângulo com o canto superior esquerdo na coordenada especificada por (x,y)

A cor de preenchimento padrão é o preto. A cor de preenchimento pode ser definida pelo comando SetColor

Nota: A reta e cor são especificadas por SetColor e SetPen

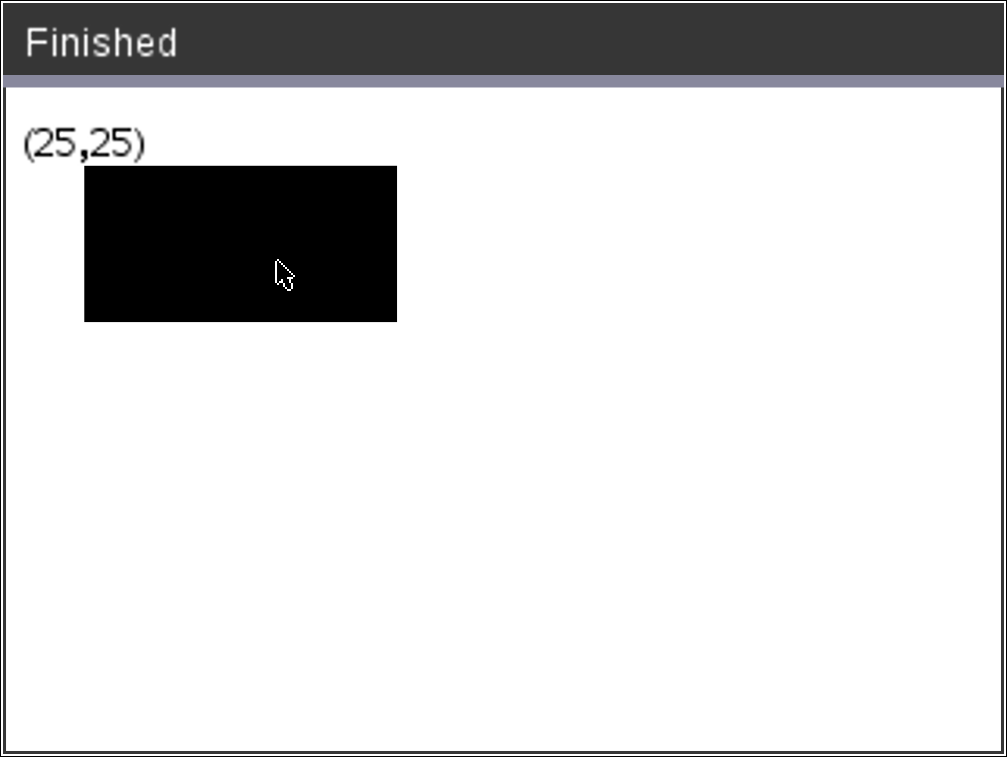

FillRect 25,25,100,50

G

getPlatform()	Catálogo > CXII
getPlatform() Devolve: “dt” nas aplicações de software para desktop “hh” em unidades portáteis TI-Nspire™ CX “ios” em app TI-Nspire™ CX para iPad®

getPlatform()

Catálogo >
CXII

getPlatform()

Devolve:
“dt” nas aplicações de software para desktop
“hh” em unidades portáteis TI-Nspire™ CX
“ios” em app TI-Nspire™ CX para iPad®

P

PaintBuffer	Catálogo > CXII
PaintBuffer Pinta o buffer dos gráficos no ecrã Este comando é usado em conjunto com UseBuffer para aumentar a velocidade de exibição no ecrã quando o programa gera diversos objetos gráficos.	UseBuffer Para n,1,10 x:=randInt(0,300) y:=randInt(0,200) raio:=randInt(10,50) Wait 0,5 DrawCircle x,y,raio EndFor PaintBuffer Este programa irá exibir todos os 10 círculos de uma só vez. Se o comando “UseBuffer” for removido, cada círculo será exibido à medida que é desenhado.
Ver também: UseBuffer

PaintBuffer

Catálogo >
CXII

PaintBuffer

Pinta o buffer dos gráficos no ecrã

Este comando é usado em conjunto com UseBuffer para aumentar a velocidade de exibição no ecrã quando o programa gera diversos objetos gráficos.

UseBuffer

Para n,1,10

x:=randInt(0,300)

y:=randInt(0,200)

raio:=randInt(10,50)

Wait 0,5

DrawCircle x,y,raio

EndFor

PaintBuffer

Este programa irá exibir todos os 10 círculos de uma só vez.

Se o comando “UseBuffer” for removido, cada círculo será exibido à medida que é desenhado.

Ver também: UseBuffer

PlotXY	Catálogo > CXII
PlotXY x, y, forma x, y: coordenada para delinear a forma forma : um número entre 1 e 13 que especifica a forma 1 - círculo preenchido 2 - círculo vazio 3 - quadrado preenchido 4 - quadrado vazio 5 - cruz 6 - mais 7 - fino 8 - ponto médio, sólido 9 - ponto médio, vazio 10 - ponto maior, sólido 11 - ponto maior, vazio 12 - o maior ponto, sólido 13 - o maior ponto, vazio	PlotXY 100,100,1 Para n,1,13 DrawText 1+22n,40,n PlotXY 5+22n,50,n EndFor

PlotXY

Catálogo >
CXII

PlotXY x, y, forma

x, y: coordenada para delinear a forma

forma : um número entre 1 e 13 que especifica a forma

1 - círculo preenchido

2 - círculo vazio

3 - quadrado preenchido

4 - quadrado vazio

5 - cruz

6 - mais

7 - fino

8 - ponto médio, sólido

9 - ponto médio, vazio

10 - ponto maior, sólido

11 - ponto maior, vazio

12 - o maior ponto, sólido

13 - o maior ponto, vazio

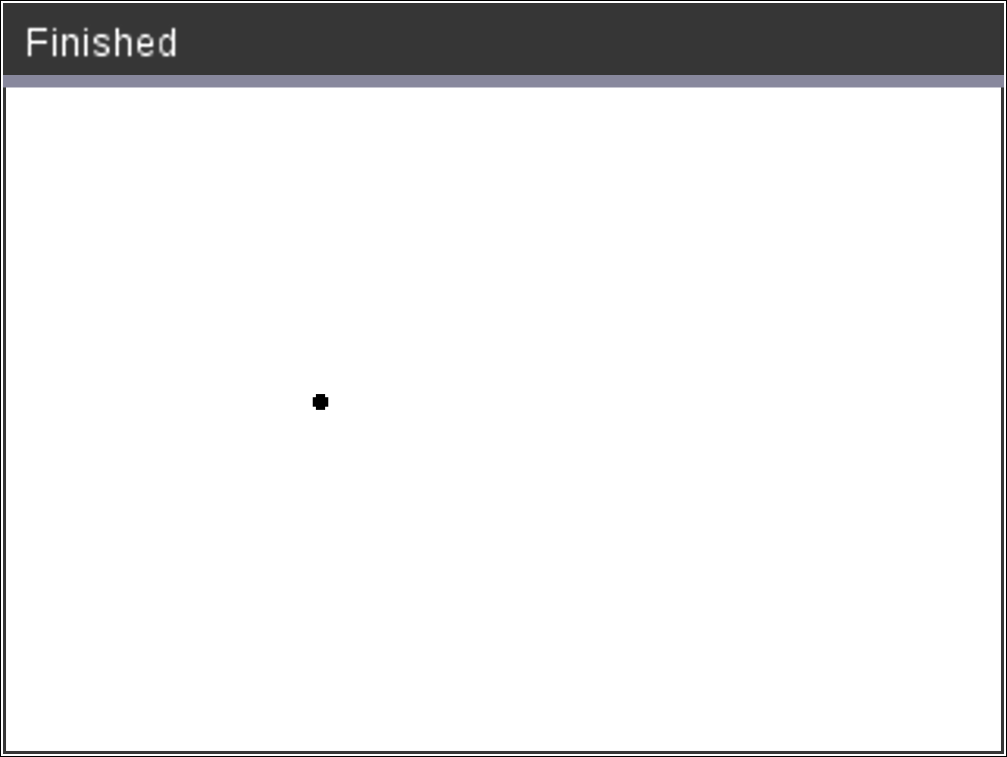

PlotXY 100,100,1

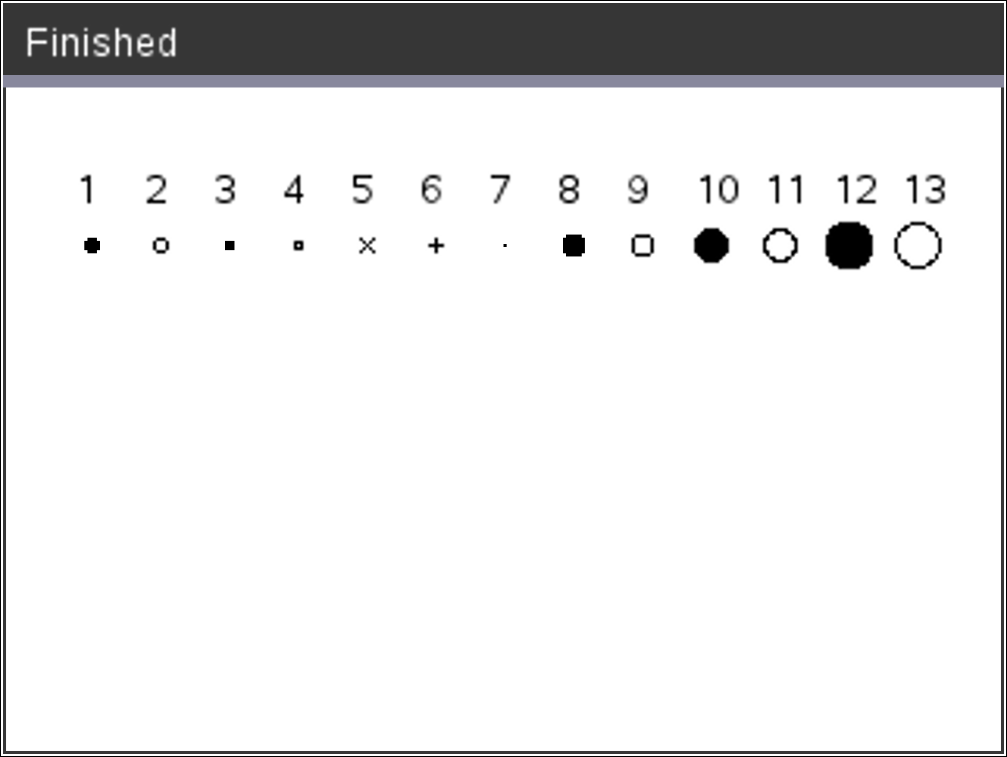

Para n,1,13

DrawText 1+22*n,40,n

PlotXY 5+22*n,50,n

EndFor

S

SetColor	Catálogo > CXII
SetColor Valor-vermelho, Valor-verde, Valor-azul Os valores válidos para vermelho, verde e azul são entre 0 e 255 Define a cor para os comandos Draw seguintes	SetColor 255,0,0 DrawCircle 150,150,100

SetColor

Catálogo >
CXII

SetColor

Valor-vermelho, Valor-verde, Valor-azul

Os valores válidos para vermelho, verde e azul são entre 0 e 255

Define a cor para os comandos Draw seguintes

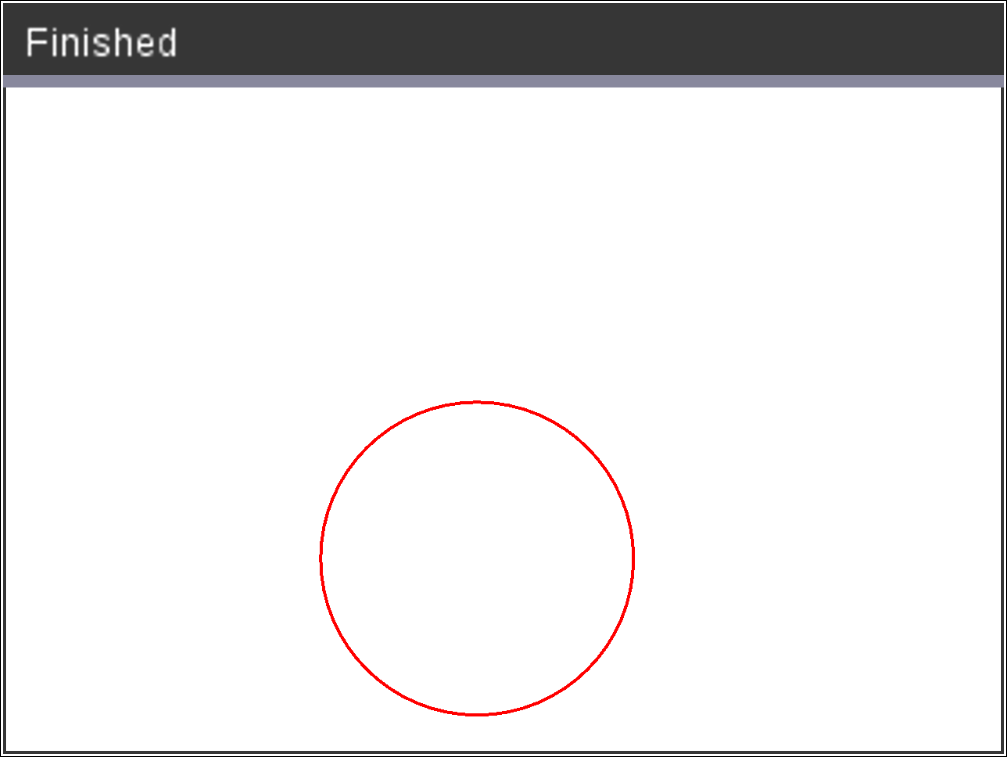

SetColor 255,0,0

DrawCircle 150,150,100

SetPen	Catálogo > CXII
SetPen espessura, estilo espessura: 1 <= espessura <= 3 \| 1 é o mais fino, 3 é o mais grosso estilo: 1 = suave, 2 = pontilhado, 3 = tracejado Define o estilo da caneta para os comandos Draw seguintes	SetPen 3,3 DrawCircle 150,150,50

SetPen

Catálogo >
CXII

SetPen

espessura, estilo

espessura: 1 <= espessura <= 3 | 1 é o mais fino, 3 é o mais grosso

estilo: 1 = suave, 2 = pontilhado, 3 = tracejado

Define o estilo da caneta para os comandos Draw seguintes

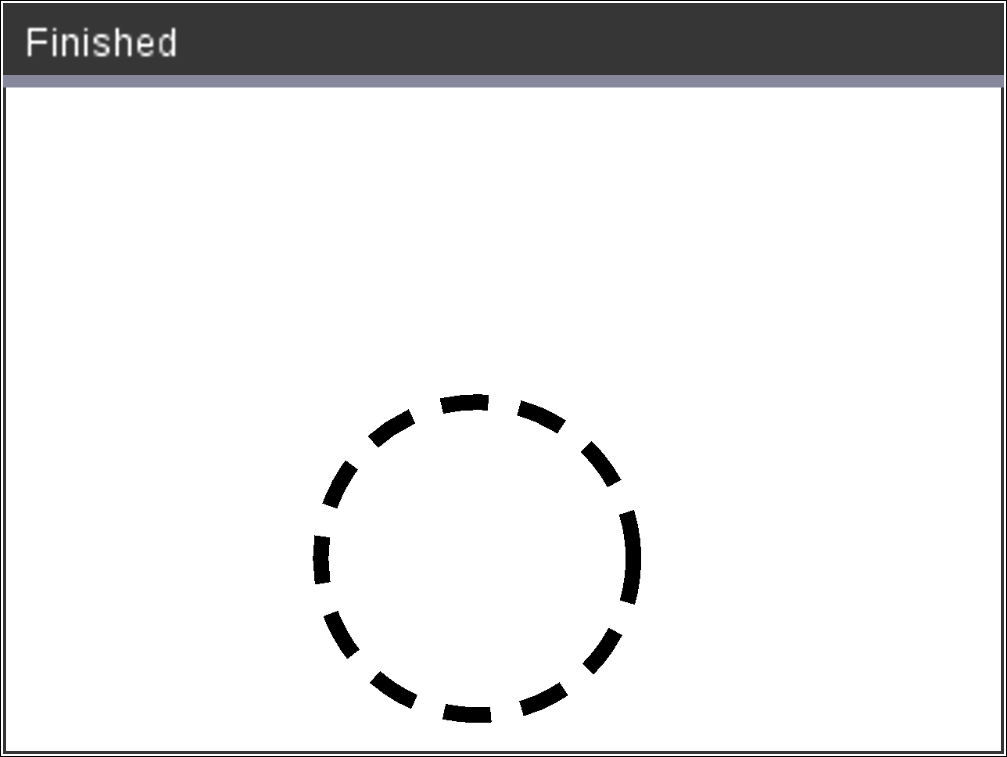

SetPen 3,3

DrawCircle 150,150,50

SetWindow	Catálogo > CXII
SetWindow xMin, xMax, yMin, yMax Estabelece a janela lógica mapeada para a área de desenho do gráfico. Todos os parâmetros são necessários. Se a parte do objeto desenhado estiver fora da janela, a saída será recortada (não exibida) e não será exibida uma mensagem de erro. Se xmin for maior ou igual a xmax ou ymin for maior ou igual a ymax, é exibida uma mensagem de erro. Os objetos desenhados antes de um comando SetWindow não serão redesenhados na nova configuração. Para repor os parâmetros da janela para os parâmetros padrão, utilize: SetWindow 0,0,0,0	SetWindow 0,160,0,120 irá definir a janela de saída para ter 0,0 no canto inferior esquerdo com uma largura de 160 e uma altura de 120 DrawLine 0,0,100,100 SetWindow 0,160,0,120 SetPen 3,3 DrawLine 0,0,100,100

SetWindow

Catálogo >
CXII

SetWindow

xMin, xMax, yMin, yMax

Estabelece a janela lógica mapeada para a área de desenho do gráfico. Todos os parâmetros são necessários.

Se a parte do objeto desenhado estiver fora da janela, a saída será recortada (não exibida) e não será exibida uma mensagem de erro.

Se xmin for maior ou igual a xmax ou ymin for maior ou igual a ymax, é exibida uma mensagem de erro.

Os objetos desenhados antes de um comando SetWindow não serão redesenhados na nova configuração.

Para repor os parâmetros da janela para os parâmetros padrão, utilize:

SetWindow 0,0,0,0

SetWindow 0,160,0,120

irá definir a janela de saída para ter 0,0 no canto inferior esquerdo com uma largura de 160 e uma altura de 120

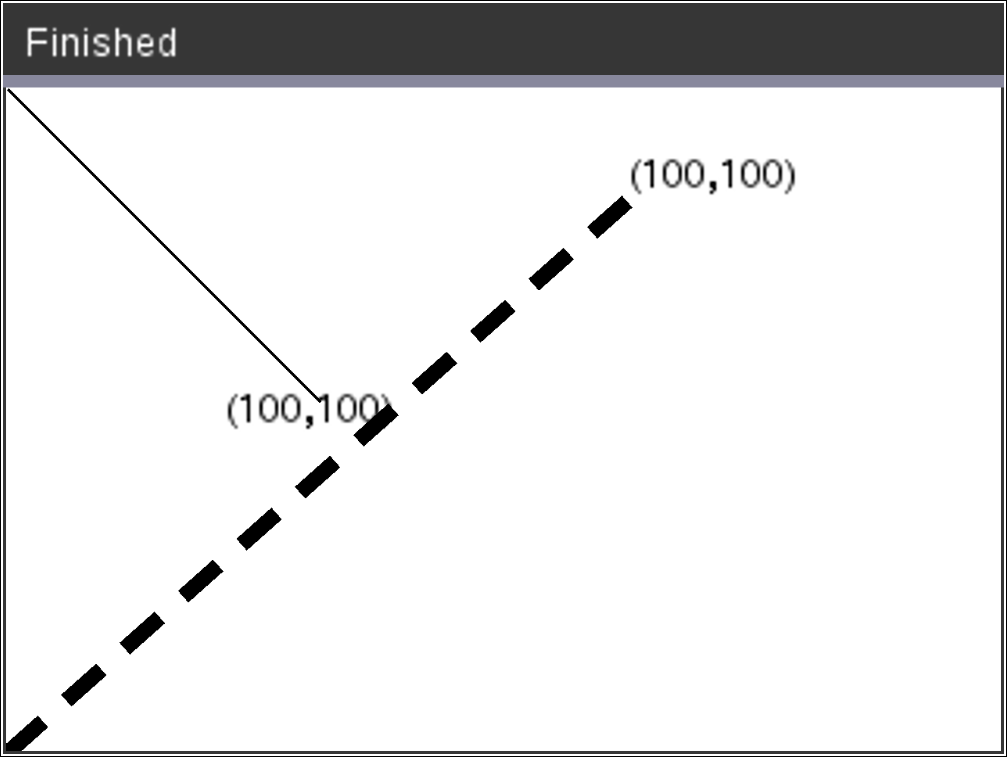

DrawLine 0,0,100,100

SetWindow 0,160,0,120

SetPen 3,3

DrawLine 0,0,100,100

U

UseBuffer	Catálogo > CXII
UseBuffer Desenhe no buffer de gráficos em vez de no ecrã (para aumentar o desempenho) Este comando é usado em conjunto com PaintBuffer para aumentar a velocidade de exibição no ecrã quando o programa gera diversos objetos gráficos. Com UseBuffer, todos os gráficos são exibidos apenas após o próximo comando PaintBuffer ser executado. UseBuffer apenas necessita de ser chamada para o programa uma vez, ou seja, cada utilização do PaintBuffer não necessita de uma utilização UseBuffer correspondente	UseBuffer Para n,1,10 x:=randInt(0,300) y:=randInt(0,200) raio:=randInt(10,50) Wait 0,5 DrawCircle x,y,raio EndFor PaintBuffer Este programa irá exibir todos os 10 círculos de uma só vez. Se o comando “UseBuffer” for removido, cada círculo será exibido à medida que é desenhado.
Ver também: PaintBuffer

UseBuffer

Catálogo >
CXII

UseBuffer

Desenhe no buffer de gráficos em vez de no ecrã (para aumentar o desempenho)

Este comando é usado em conjunto com PaintBuffer para aumentar a velocidade de exibição no ecrã quando o programa gera diversos objetos gráficos.

Com UseBuffer, todos os gráficos são exibidos apenas após o próximo comando PaintBuffer ser executado.

UseBuffer apenas necessita de ser chamada para o programa uma vez, ou seja, cada utilização do PaintBuffer não necessita de uma utilização UseBuffer correspondente

UseBuffer

Para n,1,10

x:=randInt(0,300)

y:=randInt(0,200)

raio:=randInt(10,50)

Wait 0,5

DrawCircle x,y,raio

EndFor

PaintBuffer

Este programa irá exibir todos os 10 círculos de uma só vez.

Se o comando “UseBuffer” for removido, cada círculo será exibido à medida que é desenhado.

Ver também: PaintBuffer
