TI-Nspire™ CX II – Zeichenbefehle

Das vorliegende Dokument ergänzt das TI-Nspire™ Referenzhandbuch und das TI-Nspire™ CAS Referenzhandbuch. Alle TI-Nspire™ CX II Befehle werden in Version 5.1 des TI-Nspire™ Referenzhandbuchs und des TI-Nspire™ CAS Referenzhandbuchs ergänzt und mit ihnen veröffentlicht.

Grafikprogrammierung

In den TI-Nspire™ CX II Handhelds und TI-Nspire™ Desktop-Applikationen wurden für die Grafikprogrammierung Befehle hinzugefügt.

Die TI-Nspire™ CX II Handhelds wechseln in diesen Grafikmodus, wenn Grafikbefehle ausgeführt werden und wechseln nach Beendigung des Programms in den Kontext zurück, in dem das Programm ausgeführt wurde.

Auf dem Bildschirm wird bei Ausführung des Programms in der oberen Leiste „Wird ausgeführt…“ angezeigt. Bei Beendigung des Programms wird „Beendet” angezeigt. Durch Drücken einer beliebigen Taste verlässt das System den Grafikmodus.

•

Der Wechsel zum Grafikmodus wird automatisch ausgelöst, wenn bei Ausführung des TI-Basic-Programms einer der Zeichenbefehle (Grafikbefehle) erkannt wird.

•

Dieser Wechsel findet nur dann statt, wenn ein Programm in Calculator ausgeführt wird bzw. in Scratchpad in einem Dokument oder Taschenrechner.

•

Der Wechsel vom Grafikmodus weg wird bei Programmbeendigung ausgeführt.

•

Der Grafikmodus ist nur in der TI-Nspire™ CX II Handheld- und Desktop-TI-Nspire™ CX II Handheld-Ansicht verfügbar. Das bedeutet, dass dieser in der PC-Dokumentenansicht oder im PublishView (.tnsp) weder auf dem Desktop noch in iOS verfügbar ist.

Bei Erkennen eines Grafikbefehls während der Ausführung eines TI-Basic-Programms in einem falschen Kontext wird eine Fehlermeldung angezeigt und das TI-Basic-Programm beendet.

Grafikbildschirm

Der Grafikbildschirm enthält oben eine Kopfzeile, in die durch Grafikbefehle nicht geschrieben werden kann.

Der Zeichenbereich des Grafikbildschirms wird bei Initialisierung des Grafikbildschirms entfernt (Farbe = 255,255,255).

Grafikbildschirm	Standard
Höhe	212
Breite	318
Farbe	Weiß: 255,255,255

Standardansicht und Einstellungen

•

Die Statussymbole in der oberen Symbolleiste (Batteriestatus, Press-to-Test-Status, Netzwerkanzeige usw.) sind bei Ausführung eines Grafikprogramms nicht sichtbar.

•

Standardzeichenfarbe: Schwarz (0,0,0)

•

Standard-Stiftstil – normal, geglättet

Dicke: 1 (dünn), 2 (normal), 3 (dick)

Stil 1 = (durchgängig), 2 = (gepunktet), 3 = (gestrichelt)

•

Alle Zeichenbefehle verwenden die aktuellen Farb- und Stifteinstellungen; entweder Standardwerte oder solche, die über TI-Basic-Befehle eingestellt wurden.

•

Die Schriftgröße ist unveränderlich.

•

Jede Ausgabe in einem Grafikbildschirm wird in einem Zuschneidefenster gezeichnet, das die Größe des Grafikfenster-Zeichenbereichs hat. Jede Zeichnungsausgabe, die sich über dieses Zuschneide-Grafikfenster hinaus erstreckt, wird nicht gezeichnet. Es wird keine Fehlermeldung angezeigt.

•

Alle X-Y-Koordinaten, die für Zeichenbefehle angegeben werden, sind derart definiert, dass sich (0,0) in der oberen linken Ecke des Zeichenbereichs des Grafikbildschirms befindet.

Ausnahmen:

DrawText verwendet für den Text die Koordinaten als untere linke Ecke des begrenzenden Rechtecks.

SetWindow verwendet die untere linke Ecke des Bildschirms.

•

Alle Parameter für die Befehle können als Ausdrücke bereitgestellt werden, die eine Zahl ergeben, die dann auf die nächste Ganzzahl aufgerundet wird.

Fehlermeldungen des Grafikbildschirms

Schlägt die Validierung fehl, wird eine Fehlermeldung angezeigt.

Fehlermeldung	Beschreibung	Ansicht

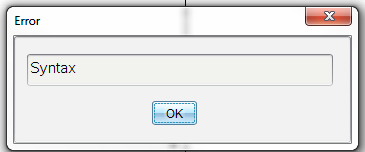

Fehler Syntax	Wenn bei der Syntaxprüfung Syntaxfehler festgestellt werden, wird eine Fehlermeldung angezeigt und versucht, den Cursor nahe dem ersten Fehler zu platzieren, sodass Sie ihn korrigieren können.
Fehler Zu wenig Argumente	Der Funktion oder dem Befehl fehlen ein oder mehr Argumente

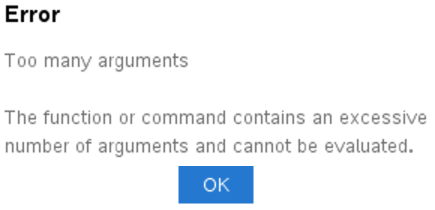

Fehler Zu viele Argumente	Die Funktion oder der Befehl enthält zu viele Argumente und kann nicht ausgewertet werden.

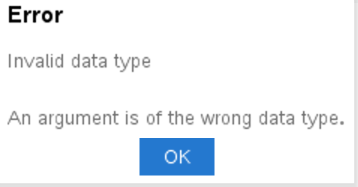

Fehler Ungültiger Datentyp	Ein Argument weist einen falschen Datentyp auf.

Im Grafikmodus ungültige Befehle

Einige Befehle sind unzulässig, sobald das Programm in den Grafikmodus wechselt. Stößt das System im Grafikmodus auf solche Befehle, wird ein Fehler angezeigt und das Programm beendet.

Unzulässiger Befehl	Fehlermeldung
Request	Anfrage kann nicht im Grafikmodus ausgeführt werden
RequestStr	RequestStr kann im Grafikmodus nicht ausgeführt werden
Text	Text kann im Grafikmodus nicht ausgeführt werden

Die Befehle, mit denen Text im Calculator gedruckt wird – disp und dispAt – sind im Grafikkontext unterstützte Befehle. Der Text dieser Befehle wird an den Calculator-Bildschirm (nicht an den Grafikbildschirm) gesendet und ist nach der Beendigung des Programms sichtbar. Das System wechselt anschließend zurück zur Calculator App.

C

Löschen (Clear)	Katalog > CXII
Clear x, y, Breite, Höhe Löscht den gesamten Bildschirm, wenn keine Parameter angegeben wurden. Werden x, y, Breite und Höhe angegeben, wird das durch die Parameter definierte Rechteck gelöscht.	Löschen Löscht den gesamten Bildschirm Clear 10,10,100,50 Löscht eine Rechtecksfläche mit der oberen linken Ecke in (10, 10), einer Breite 100 und einer Höhe 50

Löschen (Clear)

Katalog >
CXII

Clear x, y, Breite, Höhe

Löscht den gesamten Bildschirm, wenn keine Parameter angegeben wurden.

Werden x, y, Breite und Höhe angegeben, wird das durch die Parameter definierte Rechteck gelöscht.

Löschen

Löscht den gesamten Bildschirm

Clear 10,10,100,50

Löscht eine Rechtecksfläche mit der oberen linken Ecke in (10, 10), einer Breite 100 und einer Höhe 50

D

DrawArc	Katalog > CXII
DrawArc x, y, Breite, Höhe, startAngle, arcAngle Zeichnet einen Bogen innerhalb eines definierten begrenzenden Rechtecks mit dem angegebenen Start- und Bogenwinkel. x, y: obere linke Koordinate des begrenzenden Rechtecks Breite, Höhe: Abmessungen des begrenzenden Rechtecks Der „Bogenwinkel“ definiert die Ausbiegung des Bogens. Diese Parameter können als Ausdrücke bereitgestellt werden, die eine Zahl ergeben, die dann auf die nächste Ganzzahl gerundet wird.	DrawArc 20,20,100,100,0,90 DrawArc 50,50,100,100,0,180
Siehe auch: FillArc

DrawArc

Katalog >
CXII

DrawArc x, y, Breite, Höhe, startAngle, arcAngle

Zeichnet einen Bogen innerhalb eines definierten begrenzenden Rechtecks mit dem angegebenen Start- und Bogenwinkel.

x, y: obere linke Koordinate des begrenzenden Rechtecks

Breite, Höhe: Abmessungen des begrenzenden Rechtecks

Der „Bogenwinkel“ definiert die Ausbiegung des Bogens.

Diese Parameter können als Ausdrücke bereitgestellt werden, die eine Zahl ergeben, die dann auf die nächste Ganzzahl gerundet wird.

DrawArc 20,20,100,100,0,90

DrawArc 50,50,100,100,0,180

Siehe auch: FillArc

DrawCircle	Katalog > CXII
DrawCircle x, y, Radius x, y: Koordinate des Mittelpunkts Radius: Radius des Kreises	DrawCircle 150,150,40
Siehe auch: FillCircle

DrawCircle

Katalog >
CXII

DrawCircle x, y, Radius

x, y: Koordinate des Mittelpunkts

Radius: Radius des Kreises

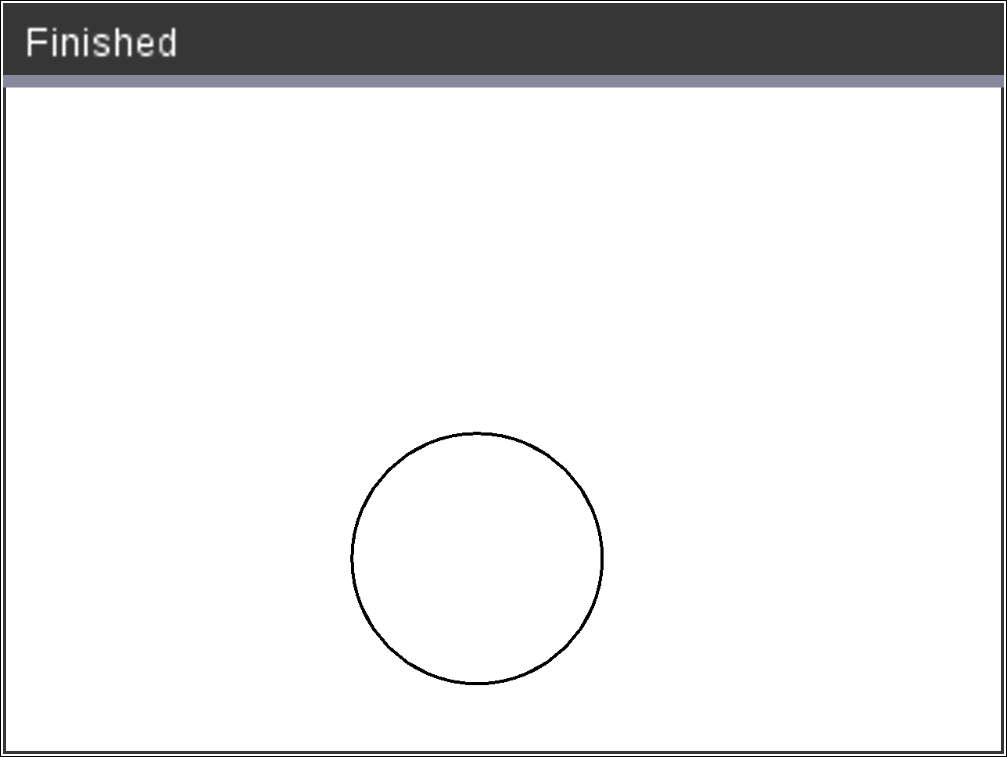

DrawCircle 150,150,40

Siehe auch: FillCircle

DrawLine	Katalog > CXII
DrawLine x1, y1, x2, y2 Zeichnet eine Linie von x1, y1, x2, y2 aus. Ausdrücke, die eine Zahl ergeben, die dann auf die nächste Ganzzahl gerundet wird. Bildschirmgrenzen: Wenn aufgrund der angegebenen Koordinaten ein Teil der Zeile außerhalb des Grafikbildschirms gezeichnet wird, dann wird dieser Teil der Linie abgeschnitten und keine Fehlermeldung angezeigt.	DrawLine 10,10,150,200

DrawLine

Katalog >
CXII

DrawLine x1, y1, x2, y2

Zeichnet eine Linie von x1, y1, x2, y2 aus.

Ausdrücke, die eine Zahl ergeben, die dann auf die nächste Ganzzahl gerundet wird.

Bildschirmgrenzen: Wenn aufgrund der angegebenen Koordinaten ein Teil der Zeile außerhalb des Grafikbildschirms gezeichnet wird, dann wird dieser Teil der Linie abgeschnitten und keine Fehlermeldung angezeigt.

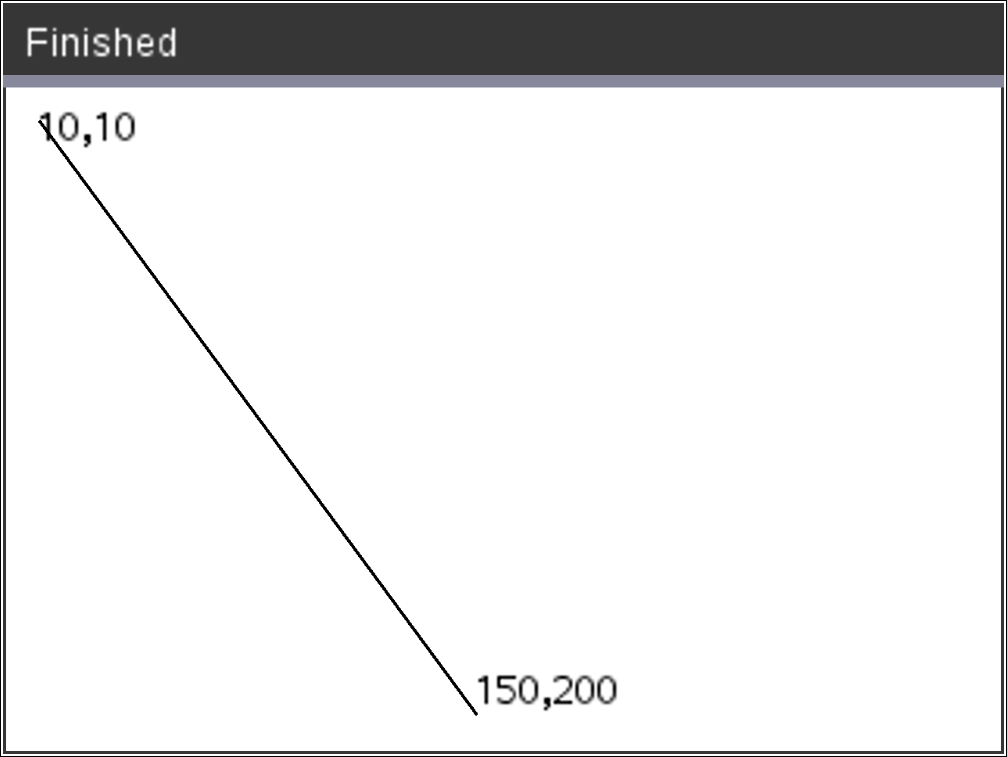

DrawLine 10,10,150,200

DrawPoly	Katalog > CXII
Es gibt zwei Varianten der Befehle: DrawPoly xlist, ylist oder DrawPoly x1, y1, x2, y2, x3, y3...xn, yn Hinweis: DrawPoly xlist, ylist Form (Shape) verbindet x1, y1 mit x2, y2, x2, y2 mit x3, y3 usw. Hinweis: DrawPoly x1, y1, x2, y2, x3, y3...xn, yn xn, yn wird NICHT automatisch mit x1, y1 verbunden. Ausdrücke, die eine Liste von realen Float-Variablen ergeben xlist, ylist Ausdrücke, die eine reale einzelne Float-Variable ergeben x1, y1...xn, yn = Koordinaten für Polygoneckpunkte Hinweis: DrawPoly: Eingabegrößenabmessungen (Breite/Höhe) relativ zu gezeichneten Linien. Die Zeilen werden in einem begrenzenden Rechteck um die angegebene Koordinate gezeichnet, und Abmessungen wie beispielsweise die tatsächliche Größe des gezeichneten Polygons sind größer als die Breite und Höhe.	xlist:={0,200,150,0} ylist:={10,20,150,10} DrawPoly xlist,ylist DrawPoly 0,10,200,20,150,150,0,10
Siehe auch: FillPoly

DrawPoly

Katalog >
CXII

Es gibt zwei Varianten der Befehle:

DrawPoly xlist, ylist

oder

DrawPoly x1, y1, x2, y2, x3, y3...xn, yn

Hinweis: DrawPoly xlist, ylist
Form (Shape) verbindet x1, y1 mit x2, y2, x2, y2 mit x3, y3 usw.

Hinweis: DrawPoly x1, y1, x2, y2, x3, y3...xn, yn
xn, yn wird NICHT automatisch mit x1, y1 verbunden.

Ausdrücke, die eine Liste von realen Float-Variablen ergeben
xlist, ylist

Ausdrücke, die eine reale einzelne Float-Variable ergeben
x1, y1...xn, yn = Koordinaten für Polygoneckpunkte

Hinweis: DrawPoly: Eingabegrößenabmessungen (Breite/Höhe) relativ zu gezeichneten Linien.
Die Zeilen werden in einem begrenzenden Rechteck um die angegebene Koordinate gezeichnet, und Abmessungen wie beispielsweise die tatsächliche Größe des gezeichneten Polygons sind größer als die Breite und Höhe.

xlist:={0,200,150,0}

ylist:={10,20,150,10}

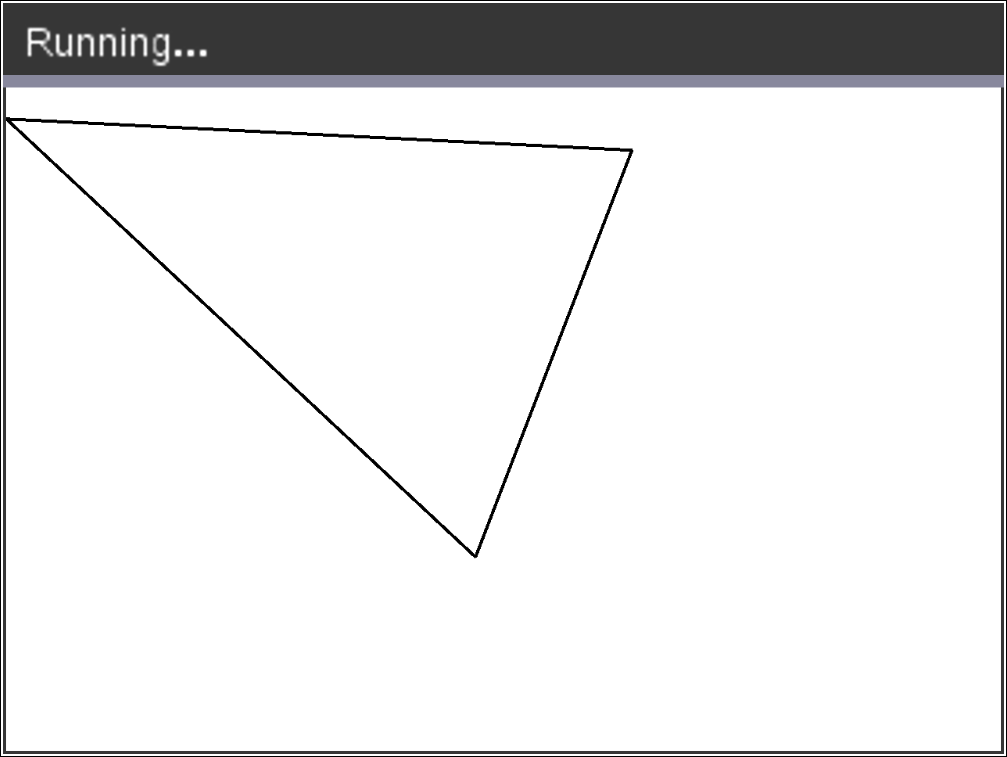

DrawPoly xlist,ylist

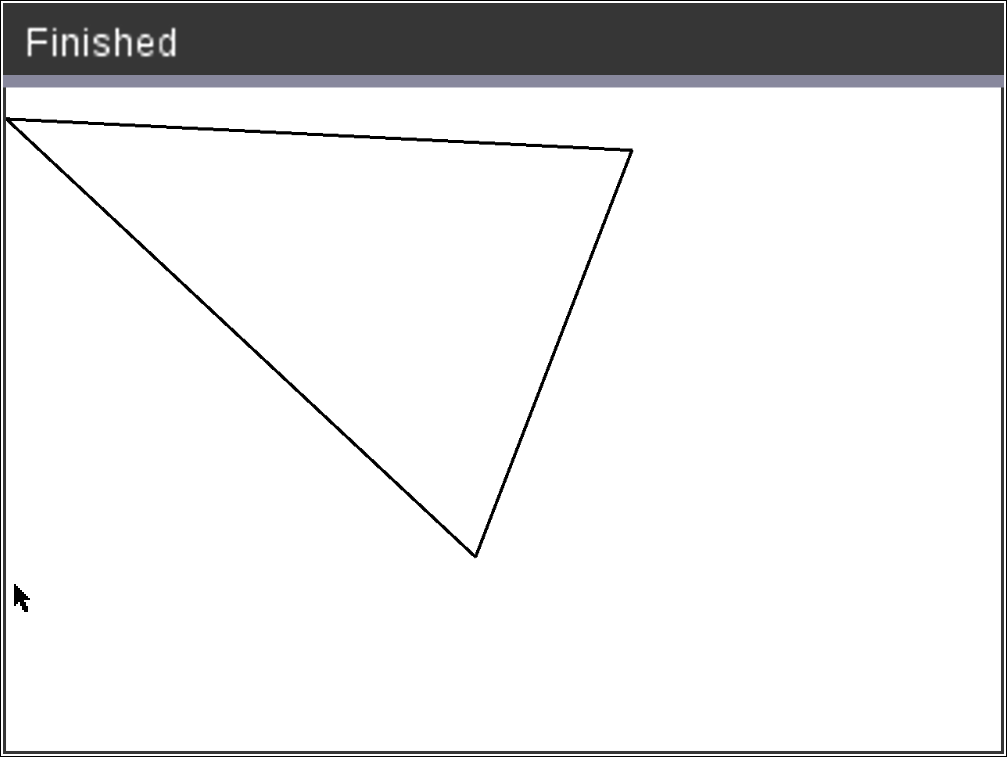

DrawPoly 0,10,200,20,150,150,0,10

Siehe auch: FillPoly

DrawRect	Katalog > CXII
DrawRect x, y, Breite, Höhe x, y: Obere linke Koordinate des Rechtecks Breite, Höhe: Breite und Höhe des Rechtecks. (Das Rechteck wird von der Startkoordinate ausgehend nach unten und nach rechts gezeichnet.) Hinweis: Die Zeilen werden in einem begrenzenden Rechteck um die angegebene Koordinate gezeichnet, und Abmessungen wie beispielsweise die tatsächliche Größe des gezeichneten Rechtecks sind größer als die angezeigte Breite und Höhe.	DrawRect 25,25,100,50
Siehe auch: FillRect

DrawRect

Katalog >
CXII

DrawRect x, y, Breite, Höhe

x, y: Obere linke Koordinate des Rechtecks

Breite, Höhe: Breite und Höhe des Rechtecks. (Das Rechteck wird von der Startkoordinate ausgehend nach unten und nach rechts gezeichnet.)

Hinweis: Die Zeilen werden in einem begrenzenden Rechteck um die angegebene Koordinate gezeichnet, und Abmessungen wie beispielsweise die tatsächliche Größe des gezeichneten Rechtecks sind größer als die angezeigte Breite und Höhe.

DrawRect 25,25,100,50

Siehe auch: FillRect

DrawText	Katalog > CXII
DrawText x, y, exprOrString1 [,exprOrString2]... x, y: Koordinaten der Textausgabe Zeichnet den Text in exprOrString an der angegebenen x--y-Koordinatenposition. Die Regeln für exprOrString sind die gleichen wie für Disp – DrawText kann mehrere Argumente akzeptieren.	DrawText 50,50,"Hallo Welt"

DrawText

Katalog >
CXII

DrawText x, y, exprOrString1 [,exprOrString2]...

x, y: Koordinaten der Textausgabe

Zeichnet den Text in exprOrString an der angegebenen x--y-Koordinatenposition.

Die Regeln für exprOrString sind die gleichen wie für Disp – DrawText kann mehrere Argumente akzeptieren.

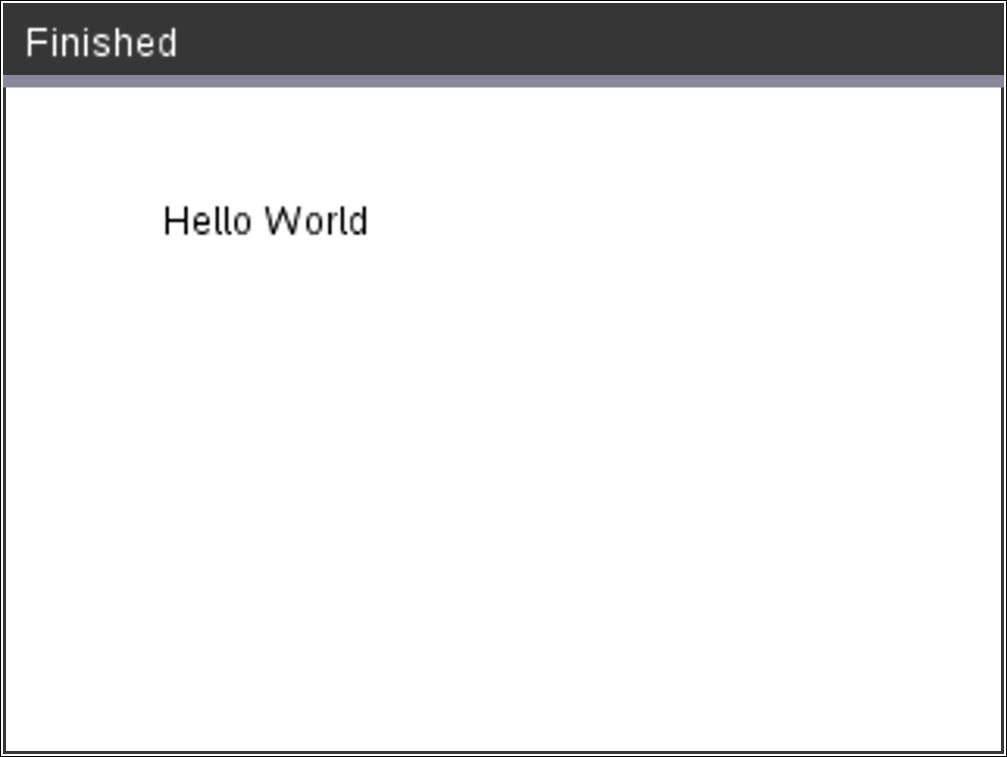

DrawText 50,50,"Hallo Welt"

F

FillArc	Katalog > CXII
FillArc x, y, Breite, Höhe startAngle, arcAngle x, y: obere linke Koordinate des begrenzenden Rechtecks Innerhalb des definierten begrenzenden Rechtecks mit den angegeben Start- und Bogenwinkeln einen Bogen zeichnen und füllen. Die Standardfüllfarbe ist Schwarz. Die Füllfarbe kann mit dem SetColor-Befehl eingestellt werden. Der „Bogenwinkel“ definiert die Ausbiegung des Bogens.	FillArc 50,50,100,100,0,180

FillArc

Katalog >
CXII

FillArc x, y, Breite, Höhe startAngle, arcAngle

x, y: obere linke Koordinate des begrenzenden Rechtecks

Innerhalb des definierten begrenzenden Rechtecks mit den angegeben Start- und Bogenwinkeln einen Bogen zeichnen und füllen.

Die Standardfüllfarbe ist Schwarz. Die Füllfarbe kann mit dem SetColor-Befehl eingestellt werden.

Der „Bogenwinkel“ definiert die Ausbiegung des Bogens.

FillArc 50,50,100,100,0,180

FillCircle	Katalog > CXII
FillCircle x, y, Radius x, y: Koordinate des Mittelpunkts Einen Kreis mit angegebenen Mittelpunkt und Radius zeichnen und füllen. Die Standardfüllfarbe ist Schwarz. Die Füllfarbe kann mit dem SetColor-Befehl eingestellt werden.	FillCircle 150,150,40 Hier!

FillCircle

Katalog >
CXII

FillCircle x, y, Radius

x, y: Koordinate des Mittelpunkts

Einen Kreis mit angegebenen Mittelpunkt und Radius zeichnen und füllen.

Die Standardfüllfarbe ist Schwarz. Die Füllfarbe kann mit dem SetColor-Befehl eingestellt werden.

FillCircle 150,150,40

Hier!

FillPoly	Katalog > CXII
FillPoly xlist, ylist oder FillPoly x1, y1, x2, y2, x3, y3...xn, yn Hinweis: Linie und Farbe werden durch SetColor und SetPen festgelegt.	xlist:={0,200,150,0} ylist:={10,20,150,10} FillPoly xlist,ylist FillPoly 0,10,200,20,150,150,0,10

FillPoly

Katalog >
CXII

FillPoly xlist, ylist

oder

FillPoly x1, y1, x2, y2, x3, y3...xn, yn

Hinweis: Linie und Farbe werden durch SetColor und SetPen festgelegt.

xlist:={0,200,150,0}

ylist:={10,20,150,10}

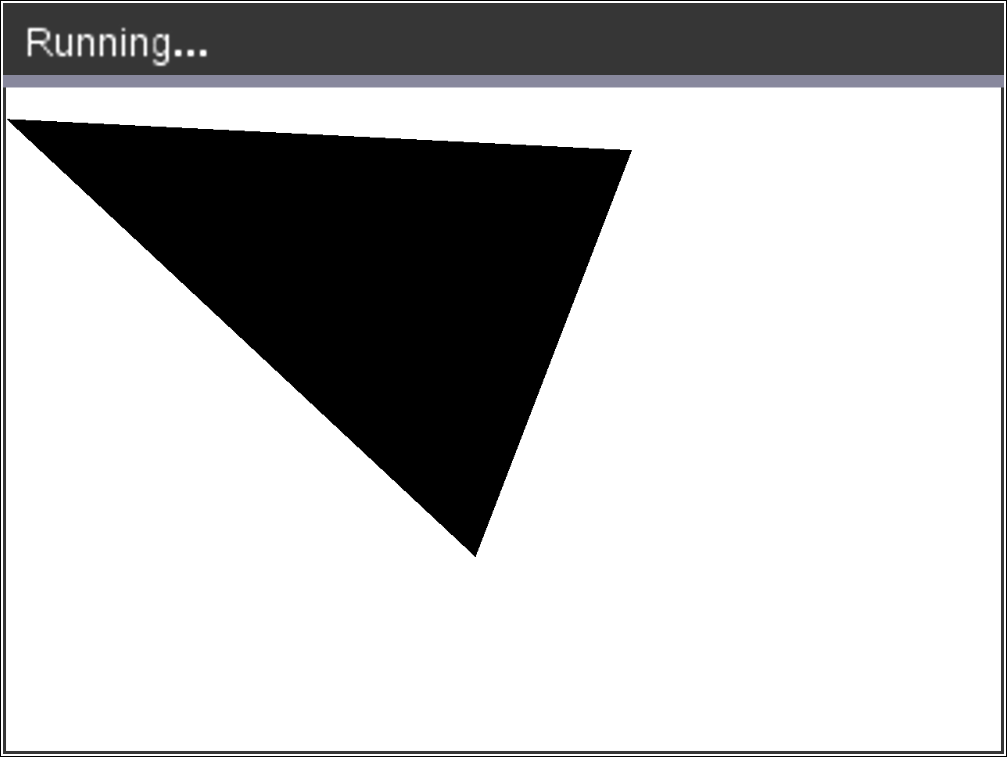

FillPoly xlist,ylist

FillPoly 0,10,200,20,150,150,0,10

FillRect	Katalog > CXII
FillRect x, y, Breite, Höhe x, y: Obere linke Koordinate des Rechtecks Breite, Höhe: Breite und Höhe des Rechtecks An der durch (x,y) angegebenen Koordinate mit der oberen linken Ecke ein Rechteck zeichnen und füllen Die Standardfüllfarbe ist Schwarz. Die Füllfarbe kann mit dem SetColor-Befehl eingestellt werden. Hinweis: Linie und Farbe werden durch SetColor und SetPen festgelegt.	FillRect 25,25,100,50

FillRect

Katalog >
CXII

FillRect x, y, Breite, Höhe

x, y: Obere linke Koordinate des Rechtecks

Breite, Höhe: Breite und Höhe des Rechtecks

An der durch (x,y) angegebenen Koordinate mit der oberen linken Ecke ein Rechteck zeichnen und füllen

Die Standardfüllfarbe ist Schwarz. Die Füllfarbe kann mit dem SetColor-Befehl eingestellt werden.

Hinweis: Linie und Farbe werden durch SetColor und SetPen festgelegt.

FillRect 25,25,100,50

G

getPlatform()	Katalog > CXII
getPlatform() Ergibt: „dt“ auf Desktop-Softwareanwendungen „hh“ auf TI-Nspire™ CX Handhelds „ios“ auf TI-Nspire™ CX App für iPad®

getPlatform()

Katalog >
CXII

getPlatform()

Ergibt:
„dt“ auf Desktop-Softwareanwendungen
„hh“ auf TI-Nspire™ CX Handhelds
„ios“ auf TI-Nspire™ CX App für iPad®

P

PaintBuffer	Katalog > CXII
PaintBuffer Farbengrafik-Puffer zum Bildschirm Dieser Befehl wird in Verbindung mit UseBuffer verwendet, um die Geschwindigkeit der Darstellung auf dem Bildschirm zu erhöhen, wenn das Programm mehrere Grafikobjekte erzeugt.	UseBuffer For n,1,10 x:=randInt(0,300) y:=randInt(0,200) Radius:=randInt(10,50) Wait 0,5 DrawCircle x,y,Radius EndFor PaintBuffer Dieses Programm zeigt alle 10 Kreise gleichzeitig an. Wird der Befehl „UseBuffer“ entfernt, wird jeder Kreis so angezeigt, wie er gezeichnet wird.
Siehe auch: UseBuffer

PaintBuffer

Katalog >
CXII

PaintBuffer

Farbengrafik-Puffer zum Bildschirm

Dieser Befehl wird in Verbindung mit UseBuffer verwendet, um die Geschwindigkeit der Darstellung auf dem Bildschirm zu erhöhen, wenn das Programm mehrere Grafikobjekte erzeugt.

UseBuffer

For n,1,10

x:=randInt(0,300)

y:=randInt(0,200)

Radius:=randInt(10,50)

Wait 0,5

DrawCircle x,y,Radius

EndFor

PaintBuffer

Dieses Programm zeigt alle 10 Kreise gleichzeitig an.

Wird der Befehl „UseBuffer“ entfernt, wird jeder Kreis so angezeigt, wie er gezeichnet wird.

Siehe auch: UseBuffer

PlotXY	Katalog > CXII
PlotXY x, y, Form x, y: Koordinate zur Plot-Form Form: eine Zahl zwischen 1 und 13, die die Form festlegt 1 – Gefüllter Kreis 2 – Leerer Kreis 3 – Gefülltes Quadrat 4 – Leeres Quadrat 5 – Kreuz 6 – Plus 7 – Dünn 8 – Mittelgroßer Punkt, ausgefüllt 9 – Mittelgroßer Punkt, unausgefüllt 10 – Großer Punkt, ausgefüllt 11 – Großer Punkt, unausgefüllt 12 – Größter Punkt, ausgefüllt 13 – Größter Punkt, unausgefüllt	PlotXY 100,100,1 For n,1,13 DrawText 1+22n,40,n PlotXY 5+22n,50,n EndFor

PlotXY

Katalog >
CXII

PlotXY x, y, Form

x, y: Koordinate zur Plot-Form

Form: eine Zahl zwischen 1 und 13, die die Form festlegt

1 – Gefüllter Kreis

2 – Leerer Kreis

3 – Gefülltes Quadrat

4 – Leeres Quadrat

5 – Kreuz

6 – Plus

7 – Dünn

8 – Mittelgroßer Punkt, ausgefüllt

9 – Mittelgroßer Punkt, unausgefüllt

10 – Großer Punkt, ausgefüllt

11 – Großer Punkt, unausgefüllt

12 – Größter Punkt, ausgefüllt

13 – Größter Punkt, unausgefüllt

PlotXY 100,100,1

For n,1,13

DrawText 1+22*n,40,n

PlotXY 5+22*n,50,n

EndFor

F:

SetColor	Katalog > CXII
SetColor Rot-Wert, Grün-Wert, Blau-Wert Gültige Werte für Rot, Grün und Blau liegen zwischen 0 und 255. Legt die Farbe für nachfolgende Draw-Befehle fest	SetColor 255,0,0 DrawCircle 150,150,100

SetColor

Katalog >
CXII

SetColor

Rot-Wert, Grün-Wert, Blau-Wert

Gültige Werte für Rot, Grün und Blau liegen zwischen 0 und 255.

Legt die Farbe für nachfolgende Draw-Befehle fest

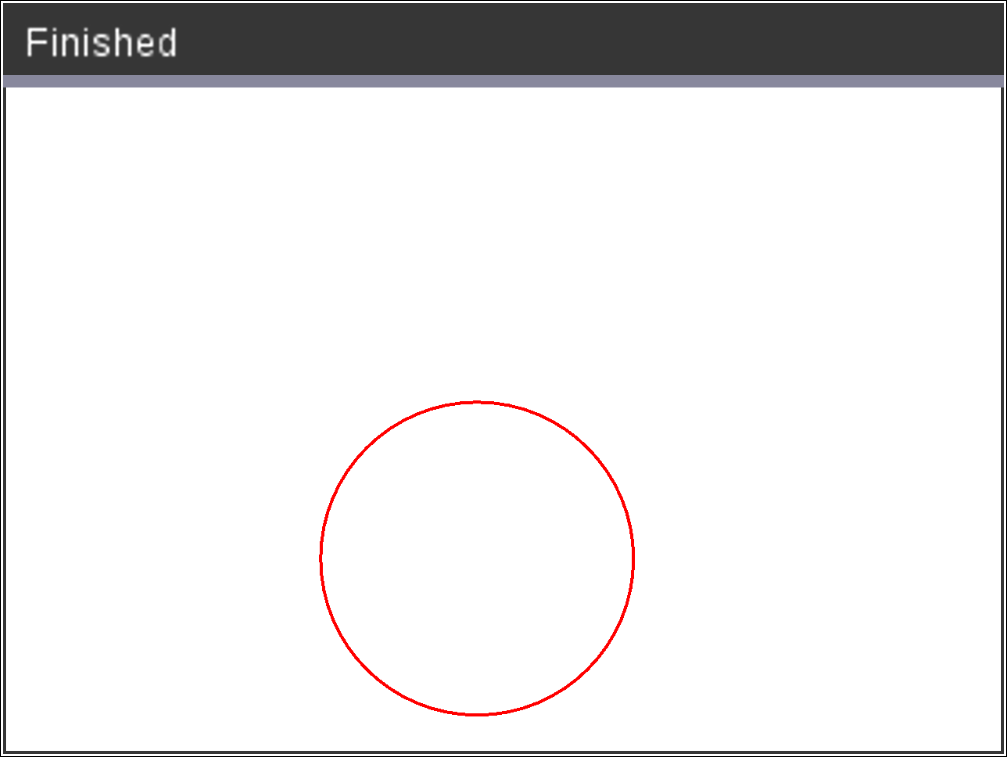

SetColor 255,0,0

DrawCircle 150,150,100

SetPen	Katalog > CXII
SetPen Dicke, Stil Dicke: 1 <= Dicke <= 3\|1 ist am dünnsten, 3 ist am dicksten Stil: 1 = Durchgängig, 2 = Gepunktet, 3 = Gestrichelt Richtet den Stiftstil für nachfolgende Zeichenbefehle ein	SetPen 3,3 DrawCircle 150,150,50

SetPen

Katalog >
CXII

SetPen

Dicke, Stil

Dicke: 1 <= Dicke <= 3|1 ist am dünnsten, 3 ist am dicksten

Stil: 1 = Durchgängig, 2 = Gepunktet, 3 = Gestrichelt

Richtet den Stiftstil für nachfolgende Zeichenbefehle ein

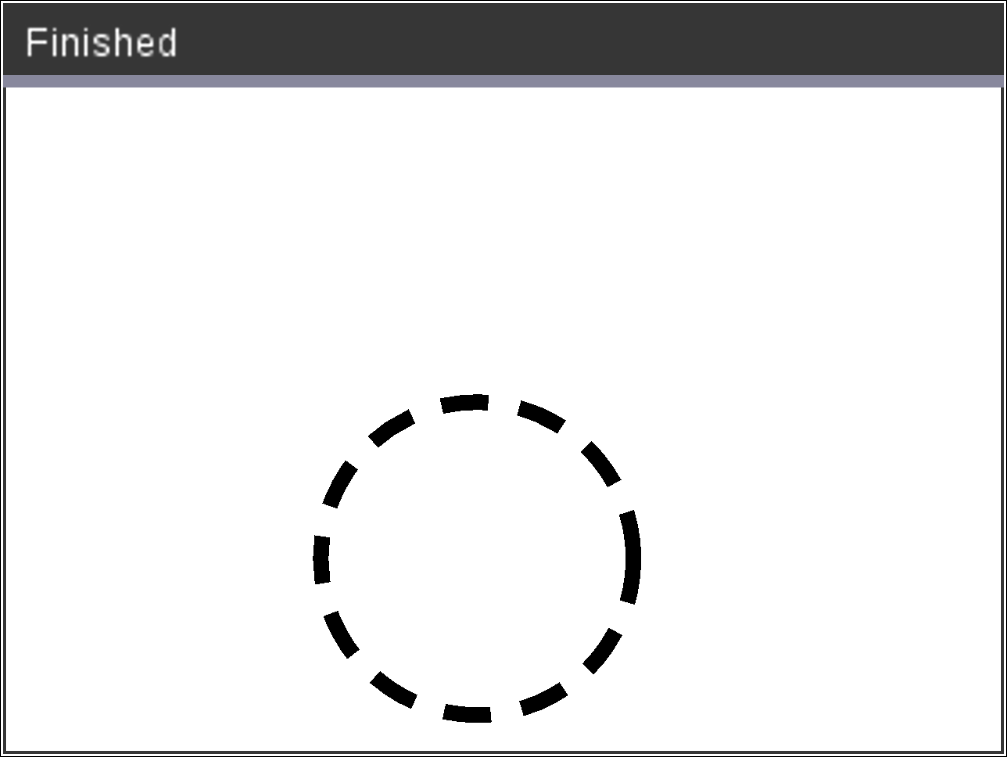

SetPen 3,3

DrawCircle 150,150,50

SetWindow	Katalog > CXII
SetWindow xMin, xMax, yMin, yMax Richtet ein logisches Fenster ein, das dem Grafikzeichenbereich zugeordnet ist. Alle Parameter sind erforderlich. Befindet sich der Teil des gezeichneten Objekts außerhalb des Fensters, wird die Ausgabe zugeschnitten (nicht angezeigt) und keine Fehlermeldung angezeigt. Ist xmin größer oder gleich xmax oder ymin größer oder gleich ymax, wird eine Fehlermeldung angezeigt. Objekte, die vor einem SetWindow-Befehl gezeichnet wurden, werden mit der neuen Konfiguration nicht neu gezeichnet. Verwenden Sie zum Zurücksetzen der Fensterparameter auf die Standardeinstellungen: SetWindow 0,0,0,0	SetWindow 0,160,0,120 Stellt das Ausgabefenster wie folgt ein: (0,0) in der linken unteren Ecke mit einer Breite von 160 und einer Höhe von 120 DrawLine 0,0,100,100 SetWindow 0,160,0,120 SetPen 3,3 DrawLine 0,0,100,100

SetWindow

Katalog >
CXII

SetWindow

xMin, xMax, yMin, yMax

Richtet ein logisches Fenster ein, das dem Grafikzeichenbereich zugeordnet ist. Alle Parameter sind erforderlich.

Befindet sich der Teil des gezeichneten Objekts außerhalb des Fensters, wird die Ausgabe zugeschnitten (nicht angezeigt) und keine Fehlermeldung angezeigt.

Ist xmin größer oder gleich xmax oder ymin größer oder gleich ymax, wird eine Fehlermeldung angezeigt.

Objekte, die vor einem SetWindow-Befehl gezeichnet wurden, werden mit der neuen Konfiguration nicht neu gezeichnet.

Verwenden Sie zum Zurücksetzen der Fensterparameter auf die Standardeinstellungen:

SetWindow 0,0,0,0

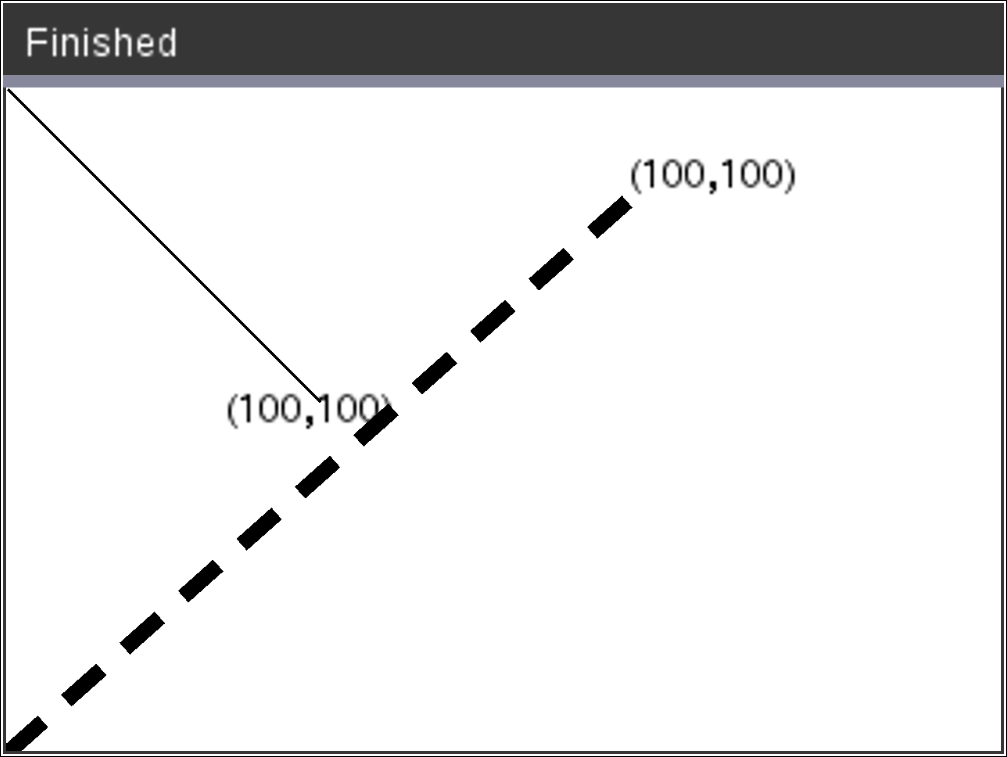

SetWindow 0,160,0,120

Stellt das Ausgabefenster wie folgt ein: (0,0) in der linken unteren Ecke mit einer Breite von 160 und einer Höhe von 120

DrawLine 0,0,100,100

SetWindow 0,160,0,120

SetPen 3,3

DrawLine 0,0,100,100

U

UseBuffer	Katalog > CXII
UseBuffer Zeichnet Grafik-Buffer außerhalb des Bildschirms anstatt auf den Bildschirm (zur Leistungssteigerung) Dieser Befehl wird in Verbindung mit PaintBuffer verwendet, um die Geschwindigkeit der Darstellung auf dem Bildschirm zu erhöhen, wenn das Programm mehrere Grafikobjekte erzeugt. Mit UseBuffer werden alle Grafiken erst nach Ausführung des nächsten PaintBuffer-Befehls angezeigt. UseBuffer muss lediglich einmal im Programm aufgerufen werden, d. h. nicht bei jeder Verwendung von PaintBuffer ist ein entsprechender UseBuffer erforderlich.	UseBuffer For n,1,10 x:=randInt(0,300) y:=randInt(0,200) Radius:=randInt(10,50) Wait 0,5 DrawCircle x,y,Radius EndFor PaintBuffer Dieses Programm zeigt alle 10 Kreise gleichzeitig an. Wird der Befehl „UseBuffer“ entfernt, wird jeder Kreis so angezeigt, wie er gezeichnet wird.
Siehe auch: PaintBuffer

UseBuffer

Katalog >
CXII

UseBuffer

Zeichnet Grafik-Buffer außerhalb des Bildschirms anstatt auf den Bildschirm (zur Leistungssteigerung)

Dieser Befehl wird in Verbindung mit PaintBuffer verwendet, um die Geschwindigkeit der Darstellung auf dem Bildschirm zu erhöhen, wenn das Programm mehrere Grafikobjekte erzeugt.

Mit UseBuffer werden alle Grafiken erst nach Ausführung des nächsten PaintBuffer-Befehls angezeigt.

UseBuffer muss lediglich einmal im Programm aufgerufen werden, d. h. nicht bei jeder Verwendung von PaintBuffer ist ein entsprechender UseBuffer erforderlich.

UseBuffer

For n,1,10

x:=randInt(0,300)

y:=randInt(0,200)

Radius:=randInt(10,50)

Wait 0,5

DrawCircle x,y,Radius

EndFor

PaintBuffer

Dieses Programm zeigt alle 10 Kreise gleichzeitig an.

Wird der Befehl „UseBuffer“ entfernt, wird jeder Kreis so angezeigt, wie er gezeichnet wird.

Siehe auch: PaintBuffer
