Anslutning TI‑Innovator™ Rover

Det finns två uppsättningar med anslutningssteg för att använda TI-Innovator™ Rover.

• Börja med att ansluta Rover till TI-Innovator™ Hub genom att använda de två medföljande bandkablarna.
• Anslut sedan Hub till en grafräknare med användning av USB Unit‑to‑Unit (Mini‑A to Mini‑B) kabeln som medföljer med Hub.

Ansluta TI-Innovator™ Rover till TI-Innovator™ Hub

1. Sätt in kopplingsplattans bandkabel i kopplingsplattans kontakt på Hub.

Obs: Det är mycket viktigt att du sätter in kabeln korrekt. Säkerställ att den röda (mörka) trådens stift sätts in i 5V-hålet på Hub's kopplingsplatta.

2. För den anslutna bandkabeln försiktigt genom öppningen på Rover baksida.
3. Medan kabeln förs igenom öppningen, sätt in Hub på plats med användning av ledningsspåren.

Du hör ett klick när Hub är korrekt isatt.

4. Öppna de två spärrarna på kabelkontakten på Rover kretskort.
5. Rikta in skåran i bandkabeln med spåret på kretskortskontakten.
6. Sätt in bandkabeln och stäng spärrarna.

7. Sätt in den ena änden på I2C kabeln i Rover kretskort.

Obs: Det finns två möjliga I2C portar. Använd port 1.

8. Sätt in den slaka I2C kabeln i sidospåren.

9. Rikta in fliken på I2C kabeln med toppen på I2C porten.
10. För in den fria änden av I2C kabelns kontakt i I2C porten på Hub baksida.

Ansluta TI-Innovator™ Hub till en grafräknare.

1. Vänd Rover så höger sida pekar uppåt.
2. Lyft och vrid räknarhållarstiften så att de är parallella med Rover sida.

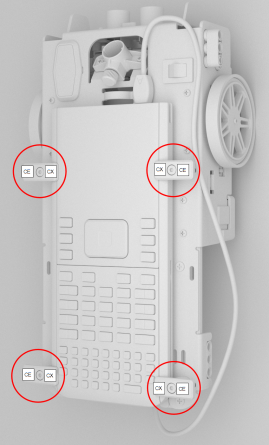

3. Placera TI CE grafräknare eller TI-Nspire™ CX handenhet på plattformen med skärmen riktad mot markörhållaren.
4. Vrid stiften så att CE- eller CX-etiketten är positionerad inåt så den matchar grafräknaren.

Stiften snäpps på plats när de är korrekt positionerade.

Obs: Vrid inte räknarhållarstiften utan att först lyfta dem. De kan brytas av.

5. Identifiera ”B” anslutningen på USB enhet‑till‑enhet (Mini‑A till Mini‑B) kabeln. Vardera ände av denna kabel är märkt med en bokstav.
6. Sätt in ”B” anslutningen i DATA-porten på Hub.
7. Sätt in den fria änden av kabeln (kontakt ”A”) i USB-porten på grafräknaren.
