Utforska alla aspekter av den monterade TI-Innovator™ Rover med TI-Innovator™ Hub och TI CE grafräknare eller TI-Nspire™ CX handenhet anslutna.

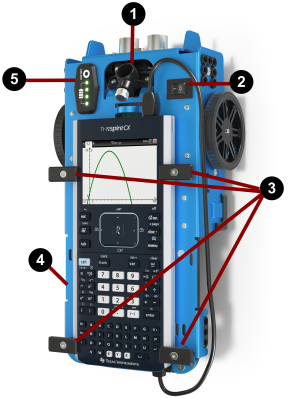

Markörhållare – Håller en markör för att dra banor.
PÅ/AV (I/O) knapp – Slår PÅ (–) eller AV (O)Rover.
Räknares hållarstift – Fäster en grafräknare på räknarplattformen.
Räknarplattform – Håller antingen en TI CE grafräknare eller en
TI-Nspire™ CX handenhet.
LED-panel (RGB LED/batterinivåindikator) – visar programmerbar återkoppling via Röd-Grön-Blå (RGB) LED, och visar batteriladdningsnivå.

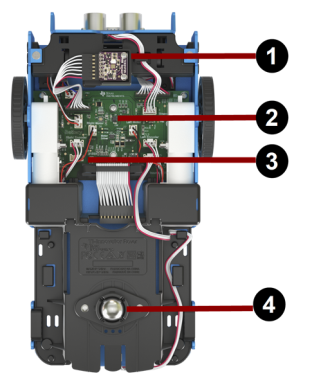

Färgsensor – Bottenmonterad färgsensor detekterar ytans färg. Kan också detektera grånivåskalan från svart (0) till vit (255).
Gyroskop – Mäter eller upprätthåller orientering.
I2C expansionsport.
Styrboll – Ger jämn rörelse på hård yta.
Obs: Rekommenderas inte för användning på matta.
Obs: Om du rubbar eller rycker loss en kabel, använd denna bild som en referens för korrekta anslutningar.
Avståndsmätare via ultraljud – Mäter avstånd till hinder.
Ledningsspår – Gör det enkelt att sätta in Hub i Rover och ansluta den till roverns kretskort.
Obs: När TI-Innovator™ Hub är isatt, ges åtkomst till en sensor och två portar.
| • | Ljusstyrkesensor – Visas som ”LJUSSTYRKA” i Hub kommandosträngar. |
| • | I2C port – Använder I2C-kabel för att ansluta Hub till Rover kretskort. |
| • | DATA Mini‑B port – Använder USB enhet‑till‑enhet (Mini‑A till Mini‑B) kabel för att ansluta Hub till en grafräknare. |
Åtkomst på Rover:
| • | PWR port – Använder USB-kabel med standard A- till mikrokontakt för extraström vid laddning av Rover's uppladdningsbara batteri. |
| • | Framåt- och bakåtfästen – För att montera strukturer på Rover med användning av hopkopplande plastblock. |
Obs: När Hub är monterad finns tillgång till tre portar för kontroll av uteffektsmoduler.
| • | OUT 1 och OUT 2 ger 3,3 V spänning. |
| • | OUT 3 ger 5 V spänning. |
Åtkomst på Rover:
| • | Fram- och bakfästen – För att montera strukturer på Rover med användning av hopkopplande plastblock. |
Obs: När Hub är monterad finns tillgång till tre portar för datainsamling eller status från ineffektsmoduler.
| • | IN 1 och IN 2 ger 3,3 V spänning. |
| • | IN 3 ger 5 V spänning. |
