Cómo conectar TI‑Innovator™ Rover
Es necesario realizar dos tipos de conexiones para utilizar el TI-Innovator™ Rover.
|
•
|
Primero, conecte el Rover al TI-Innovator™ Hub utilizando los dos cables de cinta que se proporcionan. |
|
•
|
Después, conecte el hub a una calculadora graficadora utilizando el USB Unit‑to‑Unit (Mini‑A to Mini‑B) cable incluido con el hub. |
Cómo conectar el TI-Innovator™ Rover al TI-Innovator™ Hub
|
1.
|
Inserte el cable de cinta de la placa de pruebas en el del hub. |
Nota: Es muy importante que inserte el cable correctamente. Asegúrese de que el terminal del cable rojo (oscuro) esté insertado en el orificio de 5 V en el conector de la placa de pruebas del hub.
|
2.
|
Guíe con cuidado el cable conectado a través de la abertura en la parte posterior del Rover. |
|
3.
|
Conforme pasa el cable, deslice el hub hacia su lugar utilizando los rieles guía. |
Escuchará un clic cuando el hub esté bien insertado.
|
4.
|
Abra las dos lengüetas del conector del cable de la placa de circuitos del Rover. |
|
5.
|
Alinee la muesca en el cable con la ranura en el conector de la placa de circuitos. |
|
6.
|
Inserte el cable y cierre las lengüetas de la placa. |
|
7.
|
Inserte un extremo del cable en la placa de circuitos del Rover. |
Nota: Existen dos puertos . Utilice el Puerto 1.
|
8.
|
Inserte el cable suelto I2C en los rieles laterales. |
|
9.
|
Alinee la pestaña en el cable I2C con la parte superior del puerto I2C. |
|
10.
|
Inserte el extremo libre en el conector del cable en el puerto en la parte posterior del hub. |
Conexión del TI-Innovator™ Hub a la calculadora graficadora
|
1.
|
Levante el Rover hacia arriba. |
|
2.
|

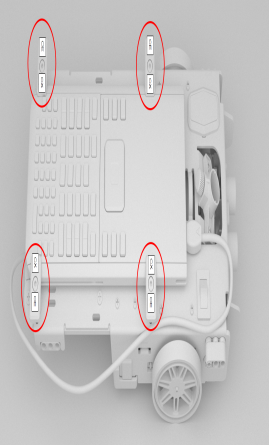

Levante y gire las pinzas del sujetador de la calculadora para que estén paralelas al costado del Rover. |
|
3.
|
Coloque la calculadora graficadora TI CE o el dispositivo portátil TI-Nspire™ CX en la plataforma con la pantalla hacia el sujetador del marcador. |
|
4.
|
Gire las pinzas para que la etiqueta de CE o CX esté hacia adentro para que coincida con la calculadora graficadora. |
Las pinzas encajarán a presión en su lugar cuando estén colocadas correctamente.
Precaución: No gire las pinzas del sujetador de la calculadora sin levantarlas primero. Se podrían romper.
|
5.
|
Identifique el conector "" en el cable USB de unidad a unidad (Mini‑A a Mini‑B). Cada extremo de este cable tiene grabada una letra. |
|
6.
|
Inserte el conector "" en el puerto de del hub. |
|
7.
|
Inserte el extremo libre del cable (el conector "") en el puerto USB en la calculadora graficadora. |
