使用 TI-Innovator™ Rover 有两套连接步骤。
| • | 第一套，使用提供的两条带状线缆将 Rover 连接到 TI-Innovator™ Hub。 |
| • | 第二套，使用 Hub 附带的线缆 USB Unit‑to‑Unit (Mini‑A to Mini‑B) 将 Hub 连接到图形计算器。 |
将 TI-Innovator™ Rover 连接到 TI-Innovator™ Hub
| 1. | 将试验板带状线缆插入 Hub 上的试验板连接器。 |
注：正确插入线缆非常重要。请确保将红色（黑色）线针插入 Hub 的试验板连接器的 5v 孔中。
| 2. | 请小心引导附带的带状线缆穿过 Rover 背面的开口。 |
| 3. | 在穿过线缆后，利用导轨将 Hub 滑入到位。 |
正确插入 Hub 后，会听到咔哒一声。
| 4. | 打开 Rover 电路板带状线缆连接器上的两个闩锁。 |
| 5. | 将带状线缆中的凹槽对准电路板连接器上的插槽。 |
| 6. | 插入带状线缆并关闭闩锁。 |
| 7. | 将 I2C 线缆的一端插入到 Rover 电路板。 |
注：有两个可能的 I2C 端口。使用第 1 个端口。
| 8. | 将松弛的 I2C 线缆插入侧轨。 |
| 9. | 将 I2C 线缆上的标记对准 I2C 端口的顶部。 |
| 10. | 将 I2C 线缆连接器的另一头插入 Hub 背面的 I2C 端口。 |
将 TI-Innovator™ Hub 连接到图形计算器
| 1. | 让 Rover 正面朝上。 |

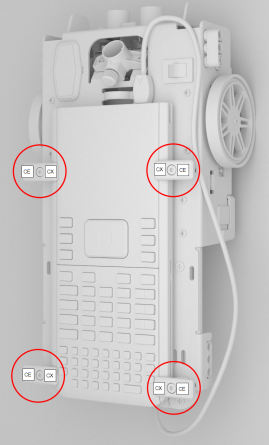

| 2. | 提起并转动计算器固定器桩钉，使它们与 Rover 的边平行。 |
| 3. | 将 TI CE 图形计算器或 TI-Nspire™ CX 手持设备放置在平台上，屏幕朝向记号笔固定器。 |
| 4. | 转动桩钉，使 CE 或 CX 标签朝内以匹配图形计算器。 |
当定位到正确位置时，桩钉将卡入到位。
注意：请务必先提起计算器固定器桩钉，然后再转动。否则可能会造成损坏。
|
|
|
| 5. | 识别 USB 单位到单位（Mini‑A 到 Mini‑B）线缆上的“B”连接器。线缆的每端都刻有字母。 |
| 6. | 将“B”连接器插入 Hub 上的 DATA 端口。 |
| 7. | 将线缆另一头（“A”连接器）插入图形计算器的 USB 端口。 |
