一般注意事项

TI‑Innovator™ Hub

• 不要将 Hub 暴露到 可寻址 高于 140˚F (60˚C) 的温度下。
• 请不要拆卸或破坏 Hub。可寻址.
• 不要通过 I/O 端口或试验板连接器将多个 Hub 连接到一起。
• 仅使用 Hub 附带的 USB 线缆。可寻址.
• 仅使用 TI 附带的电源：
- TI Wall Charger TI-Innovator™ Hub 附带 TI 墙式充电器
- 可选外置电池组 External Battery Pack
- TI-Innovator™ 试验板包附带 4AA 电池仓 TI‑Innovator™ Breadboard Pack
• 确保通过 Hub 供电的组件的电源 可寻址 不超过 Hub 的 1 安培电源限制。
• 不要使用 Hub 来 可寻址 控制交流电。

Hub 上的试验板连接器 可寻址

• 不要将 LED 和其他组件的引脚直接插入 可寻址Hub 的 试验板连接器。将组件组装到试验板，并使用附带的跨接线缆将试验板连接到 Hub。可寻址.
• 不要将 Hub 试验板连接器上的 5V 插座插针 Hub 连接到任何其他插针，尤其是接地插针。这样可能损坏 Hub。可寻址.
• 不建议将插座插针的顶行 (BB1-10) 插入底行（接地和电源插针）。
• Hub 试验板连接器上的任何插针 Hub 都不得灌或拉超过 4 mA 的电流。

试验板

• 不要将电源的正极和负极连接到试验板上的同组 5 插针。这样可能会损坏试验板和电源。
• 观察极性是否正确：
- 当连接试验板到 Hub 时 可寻址.
- 当连接对极性敏感的组件时，如 LED 和 TTL 电源 MOSFET。

I/O 模块

• 使用每个模块要求的正确输入或输出端口。
- 振动电机 – OUT 1、OUT 2 和 OUT 3 支持。
- 伺服电机 – 仅使用 OUT 3。
- 白色 LED – OUT 1、OUT 2 和 OUT 3 支持。
- 模拟光线传感器 – IN 1、In 2 和 IN 3 支持。
- 超声波测距仪 – IN 1、IN 2 支持。
• 对于需要超过 50 mA 的模块，使用辅助电源，包括：
- 振动电机
- 伺服电机
• 不要在伺服电机旋转时按下其主轴。此外，不要用手旋转伺服电机。
• 白色 LED：
- 不要重复弯曲引脚；这会导致引线变弱，同时可能导致它们断裂。
- 插入插座时，LED 需要正确的极性。有关详细信息，请参见 上的组装 LED 说明。 TI-Innovator™ Technology eGuide（这里).
- 插入插座时，LED 需要正确的极性。有关详细信息，请参见组装 LED（此处）的说明。这里).
• 任何 I/O 模块都不得灌或拉超过 4 mA 的电流。

TI‑Innovator™ Rover

• 不要将 Rover 暴露在温度高于 140˚F (60˚C) 的环境下。
• 请不要拆卸或破坏 Rover.
• 请勿将 1 Kg (2.2 lbs) 以上的重物放在 Rover 平台上。
• 请仅使用 TI-Innovator™ Hub 附带的 USB 线缆.
• 请仅使用 Rover.
• 请仅使用由 TI 提供 Hub 附带的墙壁充电器.
• 正面安装的 超声波测距仪 将检测距 Rover 4 米内的 对象。为获得最佳效果，请确保对象的表面大于文件夹。如果要检测杯子等小型对象，请将对象放在距 Rover 1 米的范围内。
• 为获得最佳效果，请将滑动外壳从图形计算器上取下。
• 为获得最佳性能，请将 Rover 放在地上使用，不要将其放在桌上。Rover 可能会从桌上掉落而损坏。
• 为获得最佳性能，请将 Rover 放在硬表面上使用。地毯可能会令 Rover 的轮子卡住或形成阻力。
• 请务必先在计算器平台上提起固定器桩钉，然后再转动。否则可能会造成损坏。
• 请勿将记号笔用作手杆来拉动或推动 Rover.
• 请勿拧下 Rover 底部的 外壳。不应将编码器的尖锐边缘暴露在外。
• 在将试验板带状线缆插入 Hub 试验板连接器时，正确插入线缆非常重要。请确保将红色（黑色）线针插入 Hub 试验板连接器上的 5v 孔中。

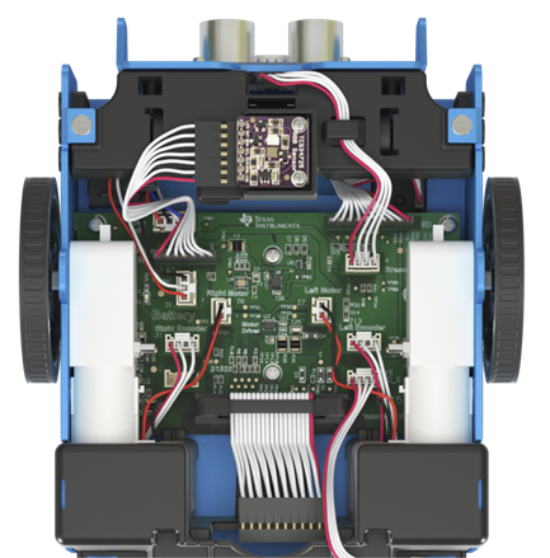

注意：如果拆卸或断开了任何线缆，请参考此图像进行正确连接。

底部视图参考
