Conectar TI‑Innovator™ Rover

Existem dois conjuntos de passos de ligação para usar o TI-Innovator™ Rover.

• Primeiro, ligue o Rover ao TI-Innovator™ Hub usando os dois cabos de fita fornecidos.
• Depois, ligue o Hub a uma calculadora gráfica, usando o USB Unit‑to‑Unit (Mini‑A to Mini‑B) cabo incluído com o Hub.

Ligar o TI-Innovator™ Rover ao TI-Innovator™ Hub

1. Introduza o cabo de fita da placa de ensaio no conector da placa de ensaio no Hub.

Nota: É imperativo introduzir o cabo corretamente. Assegure que o pino do fio vermelho (escuro) está inserido no orifício 5v no conector da placa de ensaio.

2. Guie cuidadosamente o cabo de fita anexado através da abertura na parte traseira do Rover.
3. À medida que o cabo passa, deslize o Hub até ao local usando as guias.

Ouvirá um “clique” quando o Hub estiver devidamente inserido.

4. Abra as duas linguetas no conector do cabo de fita da placa de circuito do Rover.
5. Alinhe a fenda no cabo de fita com a ranhura no conector da placa do circuito.
6. Insira o cabo de fita e feche as linguetas.

7. Introduza uma extremidade do cabo I2C no placa de circuito do Rover.

Nota: Existem duas portas I2C possíveis. Use a Porta 1.

8. Insira a folga do cabo I2C nas guias laterais.

9. Alinhe a barra no cabo I2C com o topo da porta I2C.
10. Insira a extremidade livre do conector do cabo I2C na porta I2C na parte traseira do Hub.

Conectar o TI-Innovator™ Hub a uma calculadora gráfica

1. Gire o Rover com o lado direito para cima.

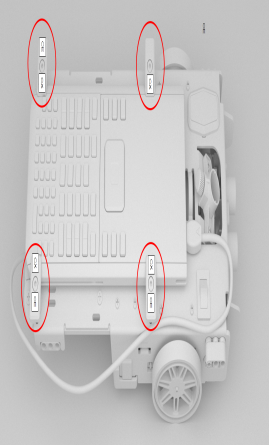

2. Levante e gire os pinos do suporte da calculadora para que fiquem paralelos ao lado do Rover.
3. Coloque a calculadora gráfica TI CE ou a Unidade portátil TI-Nspire™ CX na plataforma com o ecrã virado para o suporte do marcador.
4. Gire os pinos de forma a que o rótulo CE ou CX fique posicionado para dentro para corresponder à calculadora gráfica.

Os pinos clicam quando ficam posicionados corretamente.

Atenção: Não gire os pinos do suporte da calculadora sem os levantar primeiro. Podem partir-se.

5. Identifique o conector "B" no cabo USB unidade-a-unidade (mini-A a mini-B). Cada extremidade deste cabo tem uma letra gravada.
6. Insira o conector "B" na porta de DADOS do Hub.
7. Insira a extremidade livre do cabo (o conector "A") na porta USB da calculadora gráfica.
