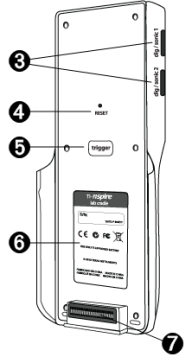

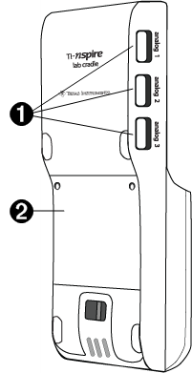

下图显示的是实验室底座的正面和背面。
|
|
|
|
|
模拟端口。 用于连接模拟传感器的三个 BT 模拟端口。 底座的另一侧有两个用于连接数字传感器的数字端口。 |
|
|
电池面板和电池仓区域。 电池仓即放置充电电池的地方。 电池面板通过两颗十字-槽螺钉固定到实验室底座上。 |
|
|
数字 端口。 两个用于连接数字传感器的数字端口。 |
|
|
重置按钮。 按此按钮可在实验室底座对命令没有响应时重新启动操作系统。 实验室底座重新启动时可能会丢失数据。 |
|
|
触发器。 按此按钮是通过连接的传感器采集数据的一种方法。 请在将实验室底座作为独立数据采集工具使用时使用此触发器。 |
|
|
标签。 显示序列号以及其它硬件信息。 |
|
|
手持设备传送连接器。 用于在采集或传送数据时连接手持设备和实验室底座。 |
|
|
锁紧装置。 用于将实验室底座和手持设备锁在一起。 |
