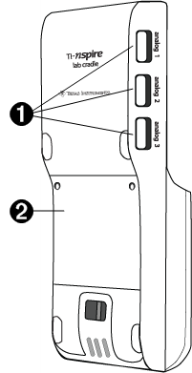

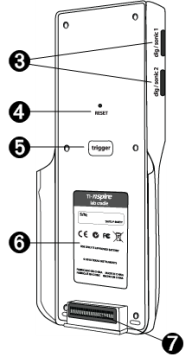

Følgende grafiske fremstilling viser framsiden og baksiden av laboratorieenheten.
|
|
|
|
|
Analoge porter. De tre analoge BT-portene brukes for tilkobling av analoge sensorer. Den andre siden av enheten har to digitale porter for digitale sensorer. |
|
|
Batteripanel og batterirom. Det oppladbare batteriet er plassert i batterirommet. To stjerneskruer er brukt for å feste panelet til laboratorieenheten.- |
|
|
Digitale porter. De to digitale portene brukes for tilkobling av digitale sensorer. |
|
|
Tilbakestillingsknapp. Trykk pådenne knappen for å starte operativsystemet på nytt dersom laboratorieenheten ikke reagerer på kommandoer. Data kan gå tapt når laboratorieenheten blir startet på nytt. |
|
|
Utløser. Ved å trykke på denne knappen kan du hente data fra tilkoblede sensorer. Bruk denne utløseren når du bruker laboratorieenheten som et frittstående datainnsamlingsverktøy. |
|
|
Etikett. Viser serienummeret og annen informasjon om maskinvaren. |
|
|
Overføringskontakt til grafregner. Brukes for å tilkoble den håndholdte enheten og laboratorieenheten ved innsamling eller overføring av data. |
|
|
Låsmekanisme. Brukes til å låse sammen laboratorieenheten og den håndholdte enheten. |
